SIE05

Полиметалл. Завод по переработке золоторудных концентратов методом автоклавного выщелачивания (POX)

Автоматизация. Проектирование, поставка, шефмонтаж

Информация о проекте:

Период реализации: 2009–2011

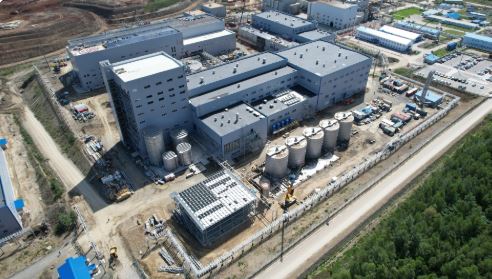

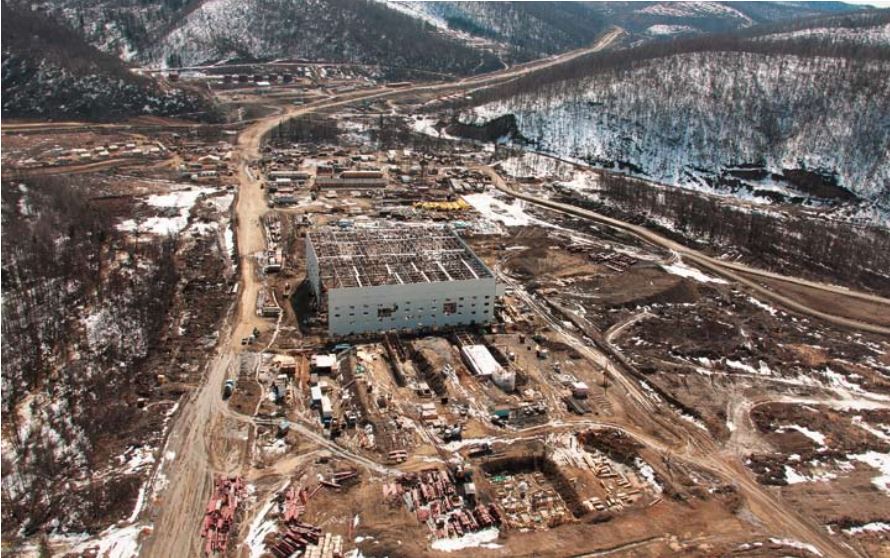

Объект: Амурский гидрометаллургический комбинат (АГМК)

Место реализации: Амурск, Хабаровский край, Россия

Уровень цены по контракту: < $1M

Ключевые участники проекта:

Конечный пользователь: Амурский гидрометаллургический комбинат (АГМК)
Заказчик: ТД Полиметалл / SNC-Lavalin

Объем поставки:

Электрооборудование и автоматизация: Сервер, АРМ, ПЛК, пульт оператора, ИБП
Услуги: Проекетирование, производство оборудования, заводские приемочные испытания (FAT), шефмонтаж

Описание проекта:

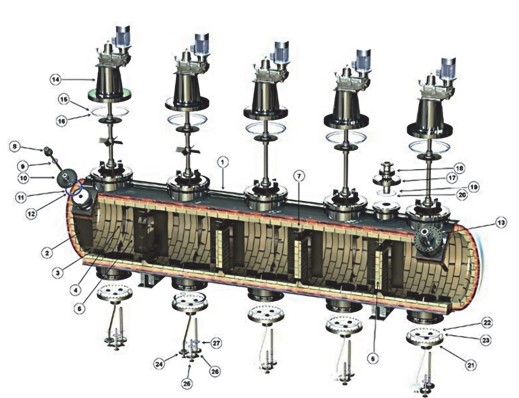

Проект «Албазино–Амурск» предусматривает переработку золотосодержащих концентратов на Амурском гидрометаллургическом комбинате (АГМК) с применением технологии автоклавного окисления (POX — Pressure Oxidation). АГМК стал первым действующим предприятием в России, использующим автоклавную технологию для переработки золотосодержащих концентратов.

Проектирование и комплектация автоклавного отделения были выполнены канадской компанией SNC-Lavalin, обладающей значительным опытом реализации аналогичных автоклавных проектов.

Проектирование и поставка Plant Control System осуществлялись под руководством и технической координацией SNC-Lavalin. Система управления была реализована на базе отказоустойчивой H-системы программируемых логических контроллеров Siemens, предназначенной для обеспечения высокой надежности и непрерывности управления критически важными технологическими процессами автоклавного производства.

Для решения этой задачи SNC-Lavalin и Полиметалл выбрали решение компании Siemens VAI Metals Technologies, Программирование ПЛК и СКАДА компания SNC-Lavalin выполняла самостоятельно.

Моя роль:

Руководитель проекта с ответственностью за объем поставки, соблюдение сроков и финансовый результат проекта.

Команда проекта:

2 инженера-проектировщика автоматизации (электрические схемы, схемы подключения, технические спецификации, кабельные журналы и т. д.)
3 функциональный менеджера (коммерческие вопросы, закупки и логистика, юридическое сопровождение)

Субподрядные организации:

Шкафы ПЛК, пульт оператора (сборка) — FEAG Sangerhausen GmbH

Tехническое описание:

Проект включал:

Электрооборудование и автоматизация:

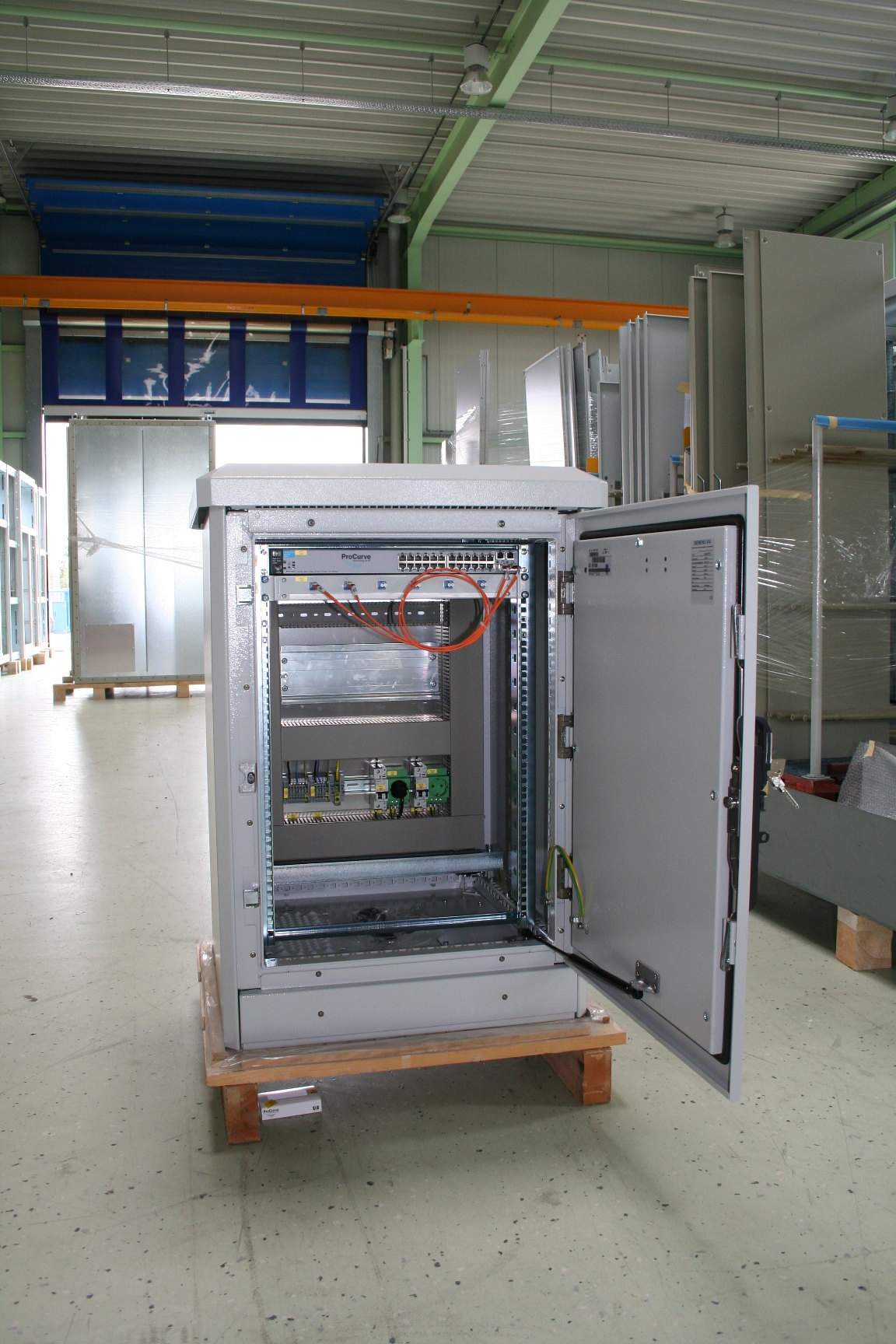

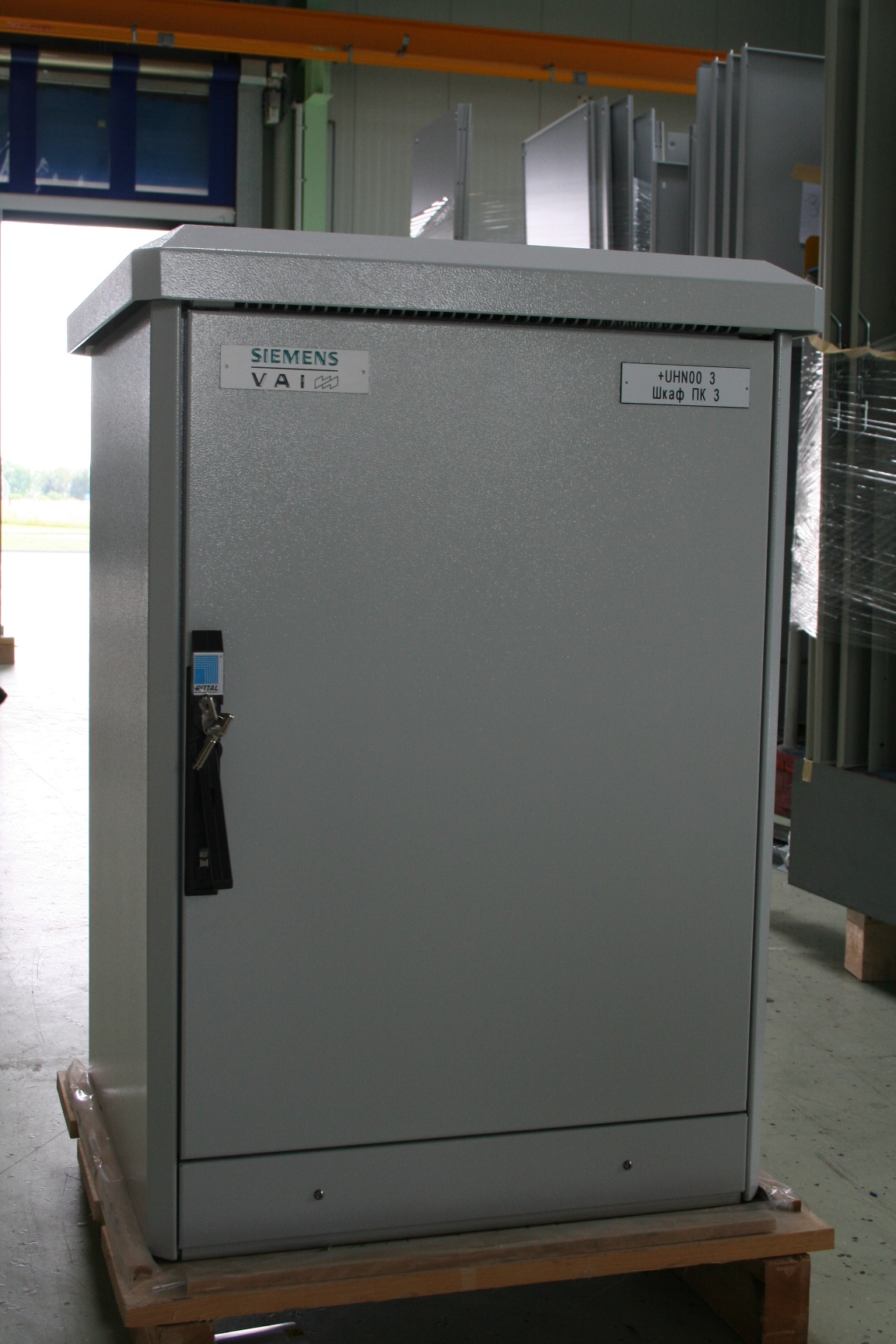

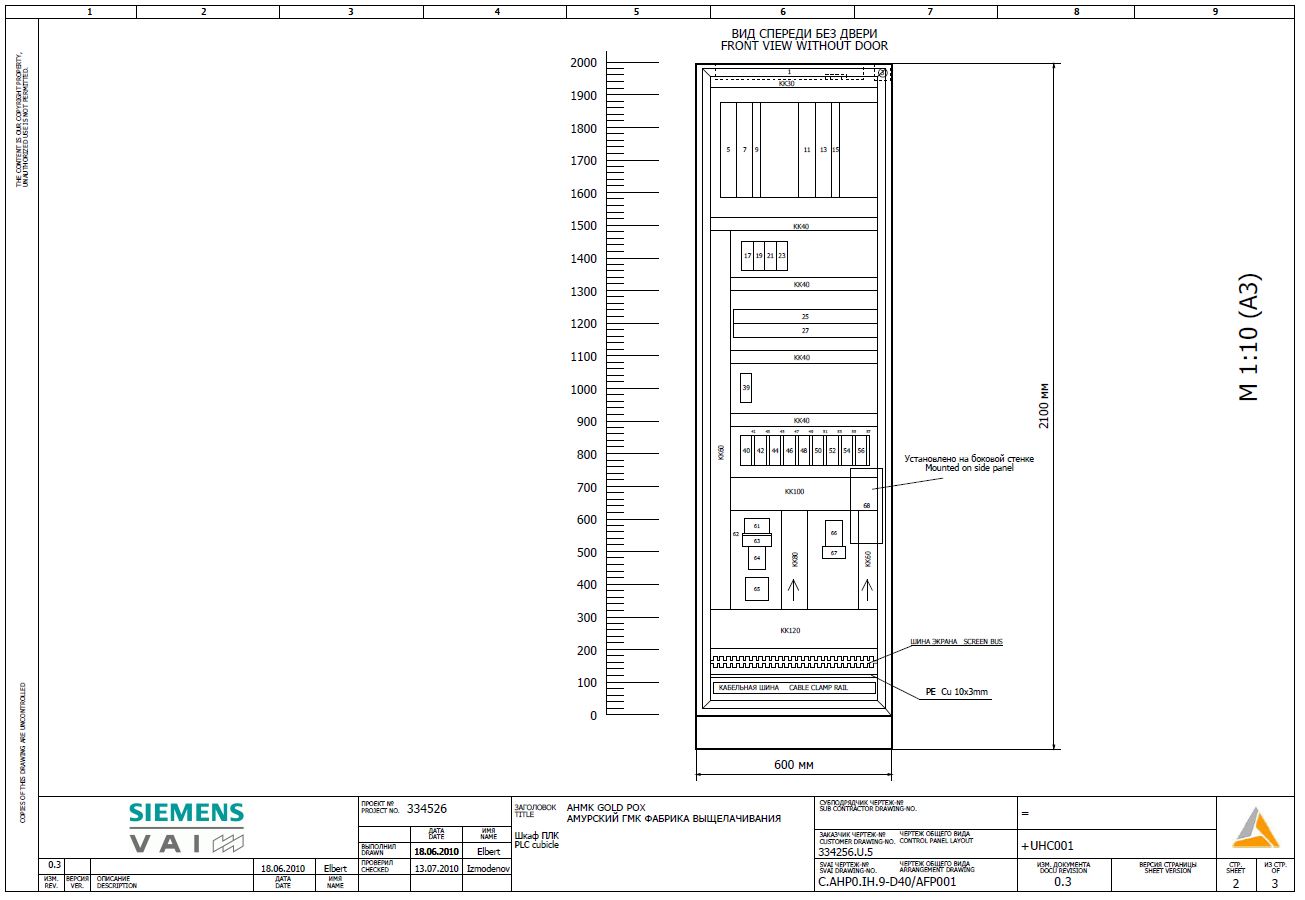

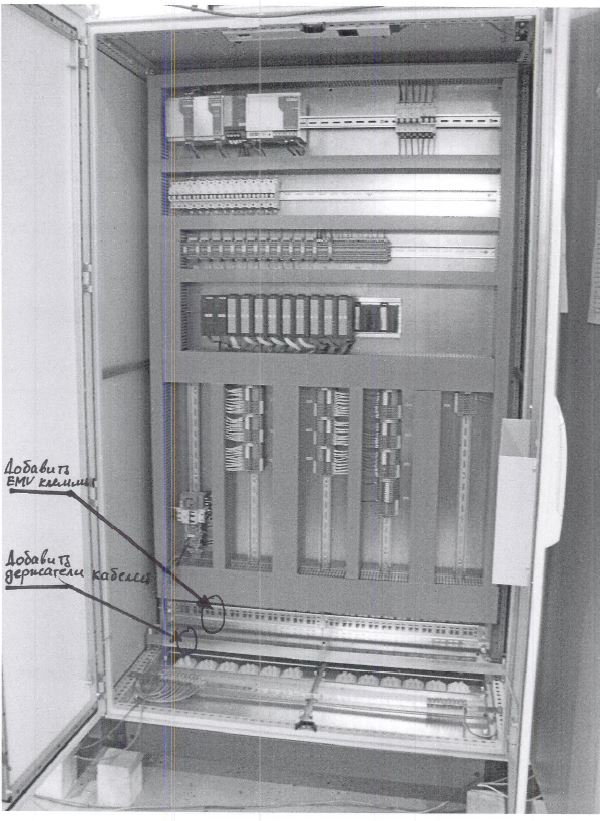

1 Шкаф ПЛК, 5 шкафов RIO
Система SCADA/HMI (2x АРМ, 1 сервер архив, 1 инженерная станция)

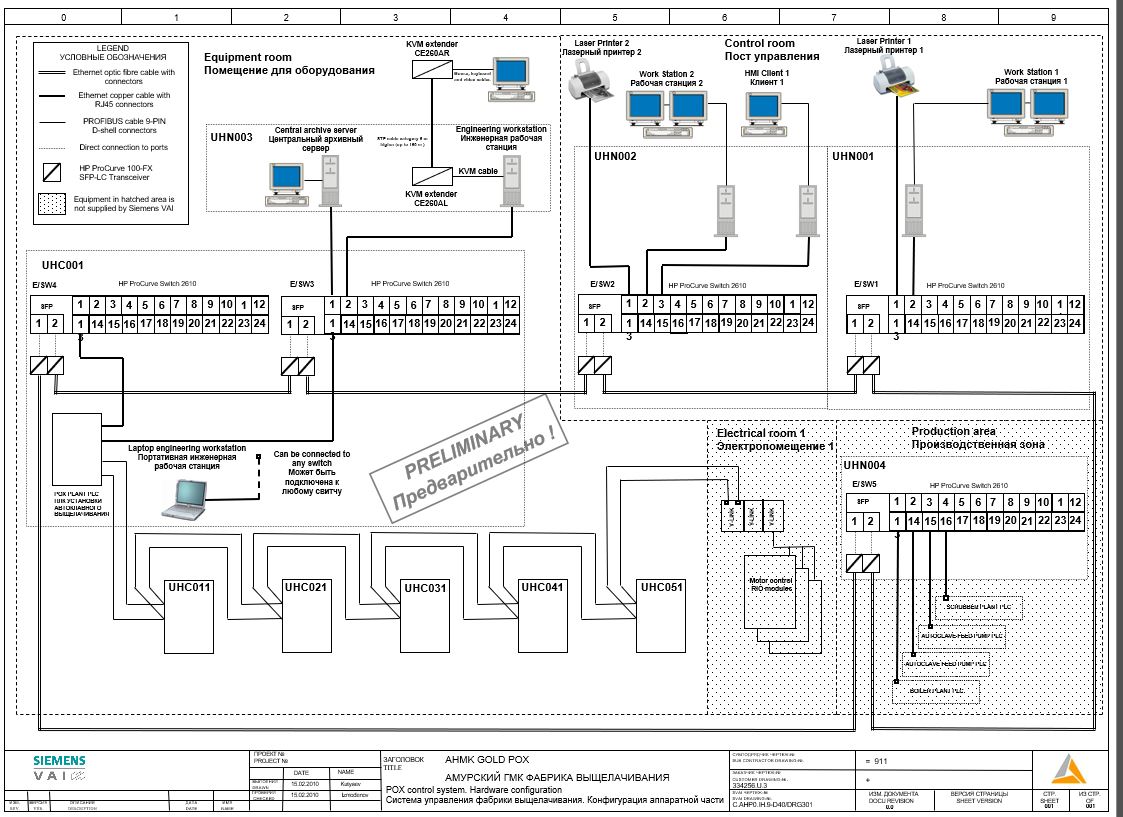

Техническое решение по автоматизации / Архитектура системы

Уровень полевого управления: SIMATIC S7-400H system, SIMATIC ET200M system
SCADA/HMI: PCS7, SOFTWARE SFC VISUALIZATION V7.1б SIMATIC PCS 7, SOFTWARE, SERVER REDUNDANCY V7.1б SIMATIC NET, POWERPACK S7-REDCONNECT/2008; SIMATIC PCS 7, SOFTWARE CENTRAL ARCHIVE SERVER BASIC PACKAGE V7.1 (1500 VAR)
Сети и протоколы связи: Industrial Ethernet, PROFIBUS DP
