Информация о проекте:

Период реализации: 2011–2014

Объект: Череповецкий металлургический комбинат. Конвертерный цех

Место реализации: Череповец, Россия

Уровень цены по контракту: $2M+

Ключевые участники проекта:

• Конечный пользователь: Северсталь
• Заказчик: Северсталь
• EPC-подрядчик: Siemens VAI
• Проектная организация: Северсталь-Проект
• Системный интегратор: Siemens VAI

Объем поставки:

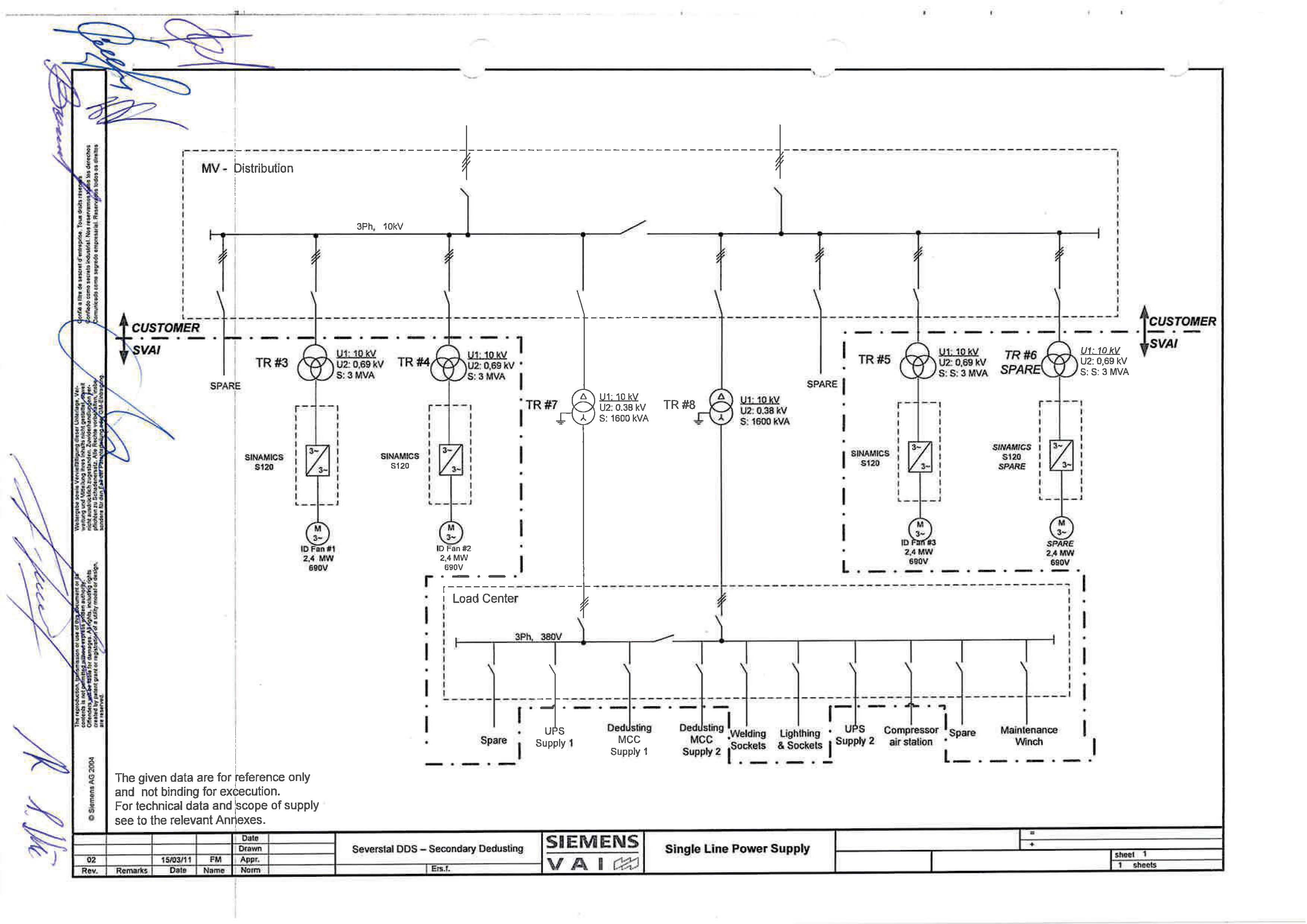

1. Электрооборудование и автоматизация: система SCADA/HMI, система PLC, ЩСУ, полевые КИП, кабели
2. Услуги: Проекетирование, производство оборудования, разработка прикладного программного обеспечения, заводские приемочные испытания (FAT), пусконаладка, приемочные испытания на объекте (SAT), сдача системы заказчику

Описание проекта:

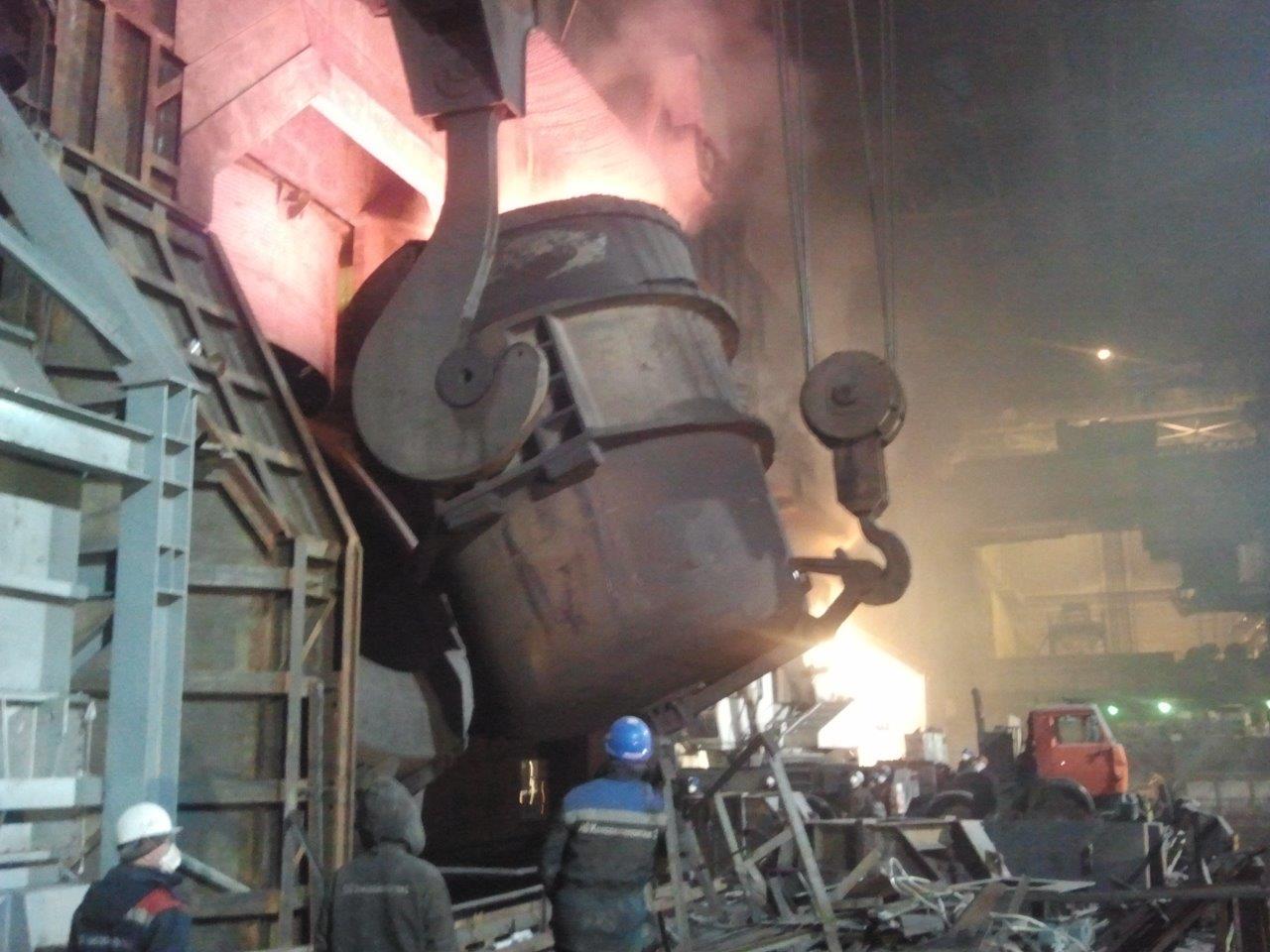

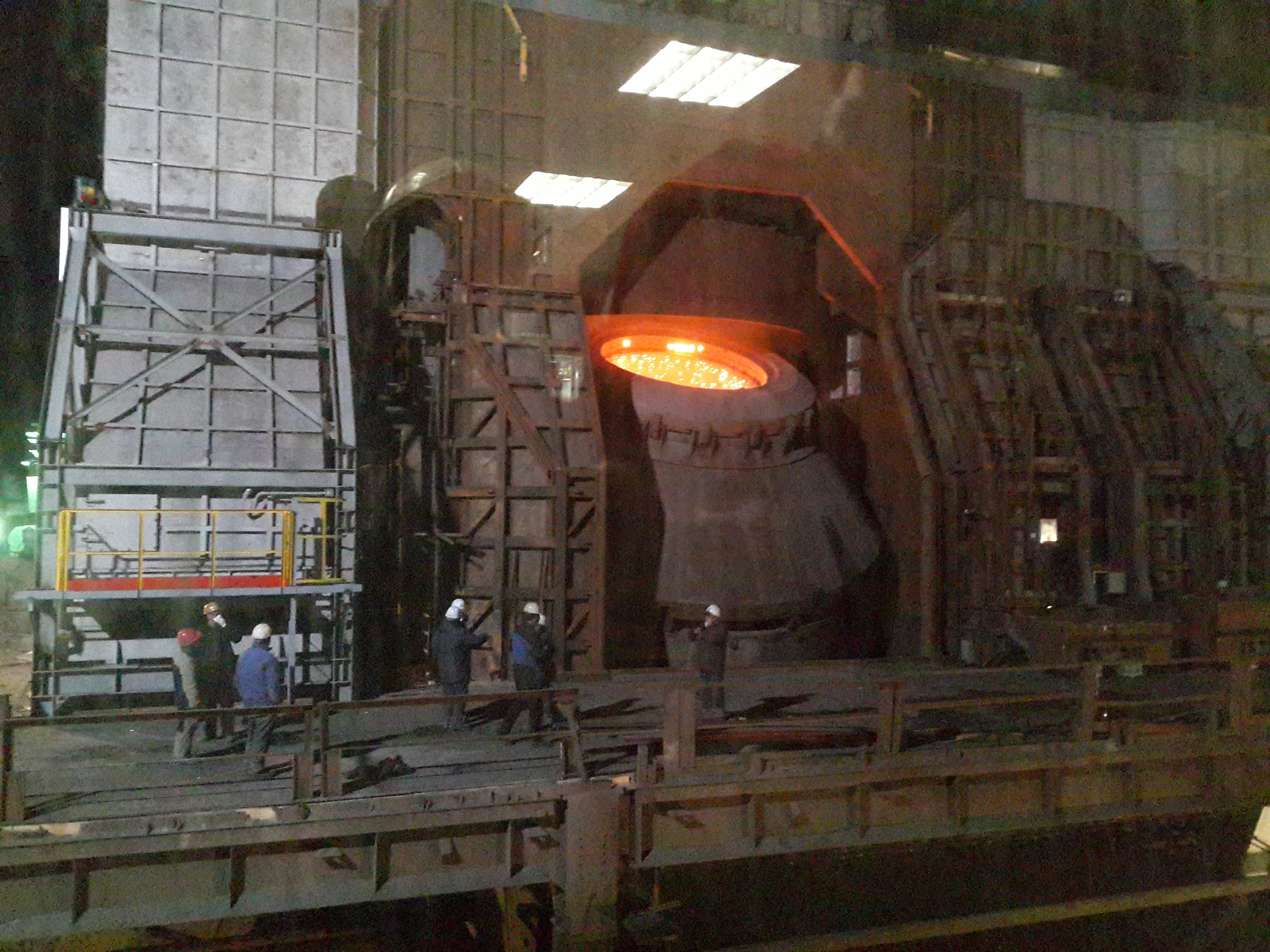

В 2011 году «Северсталь», одна из крупнейших металлургических компаний мира, в рамках программы по увеличению объемов производства и повышению экологической эффективности Череповецкого металлургического комбината приступила к реализации масштабного проекта модернизации конвертерного производства. Одним из ключевых направлений проекта стало внедрение современной системы улавливания и обеспыливания неорганизованных выбросов конвертерного цеха.

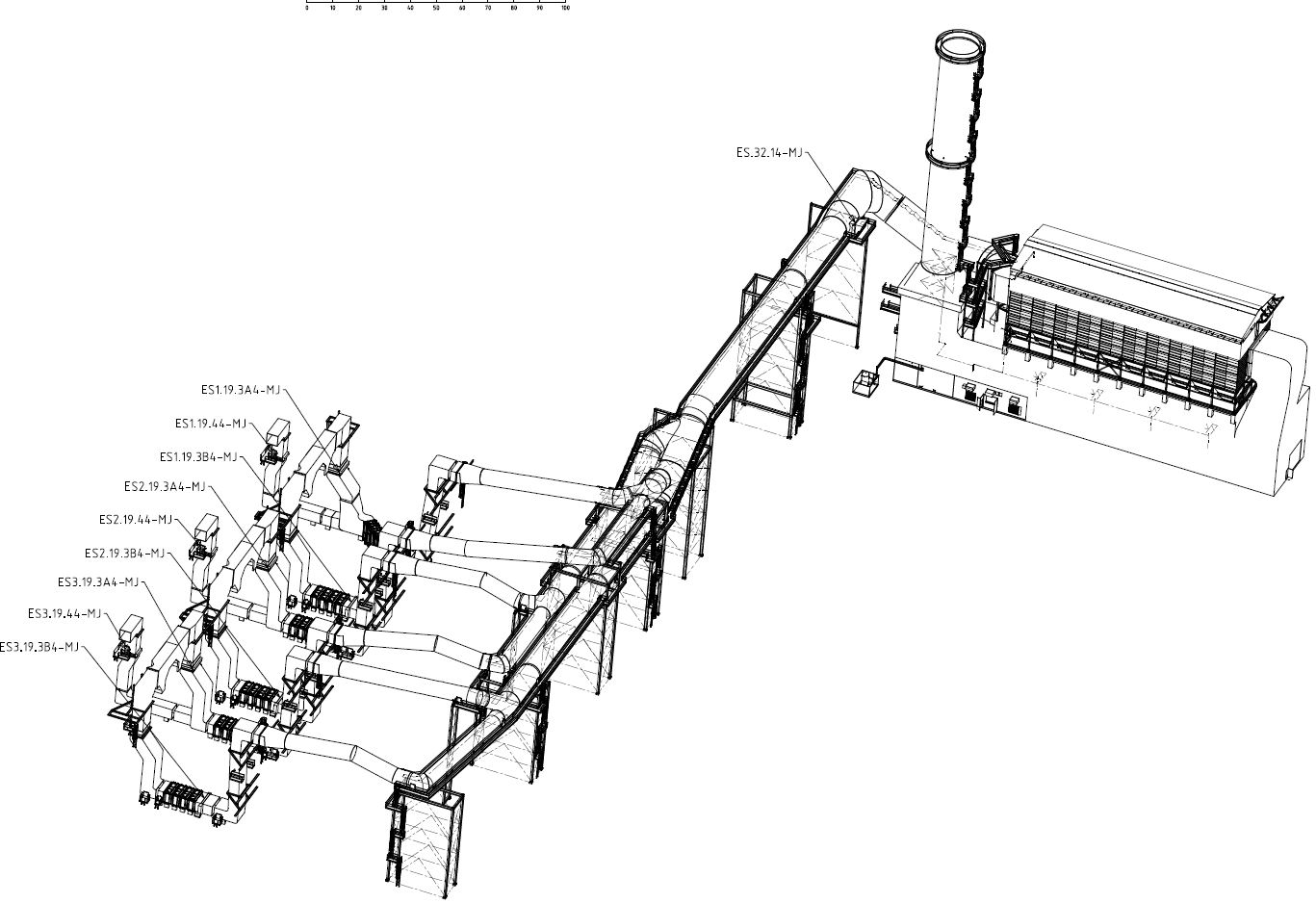

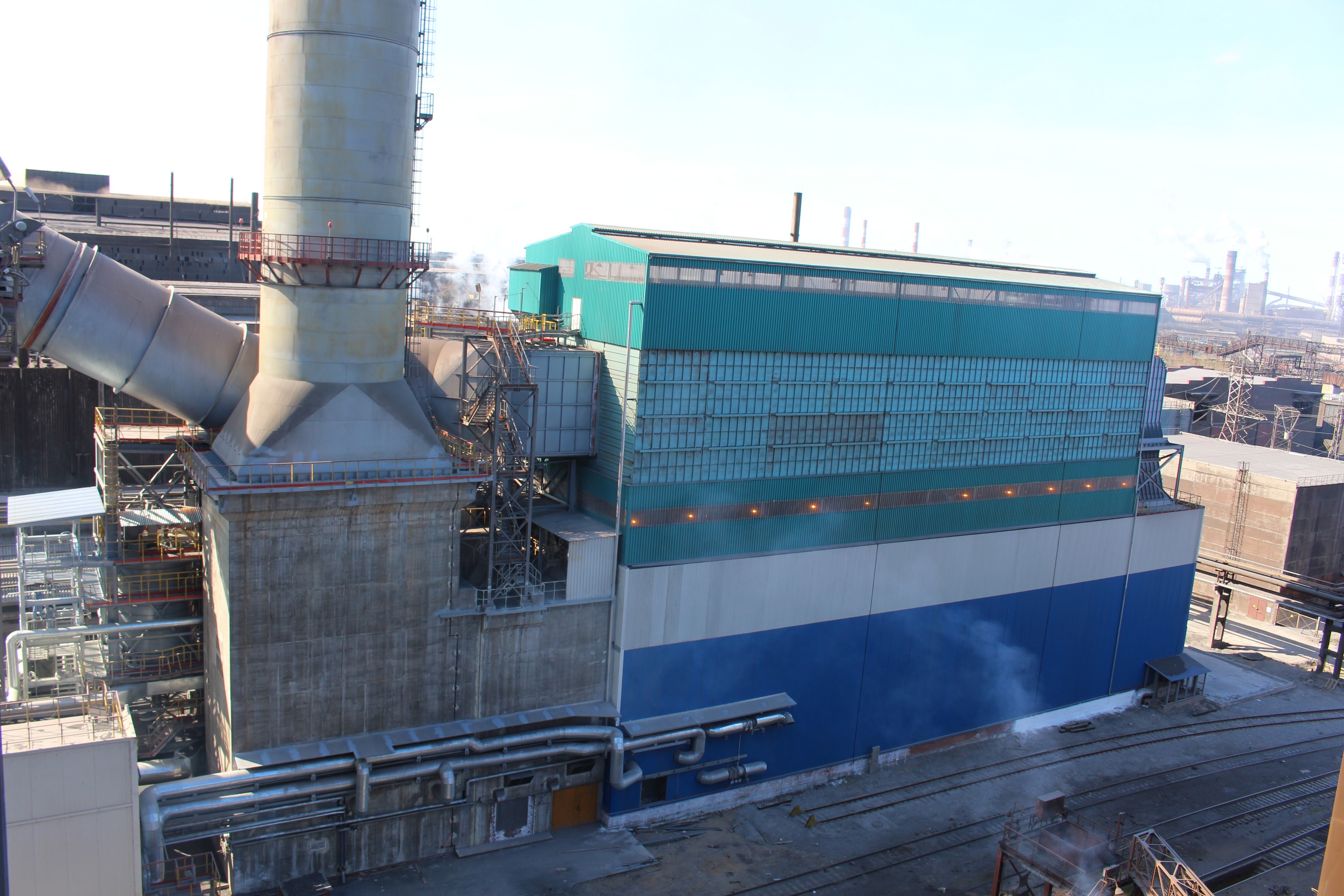

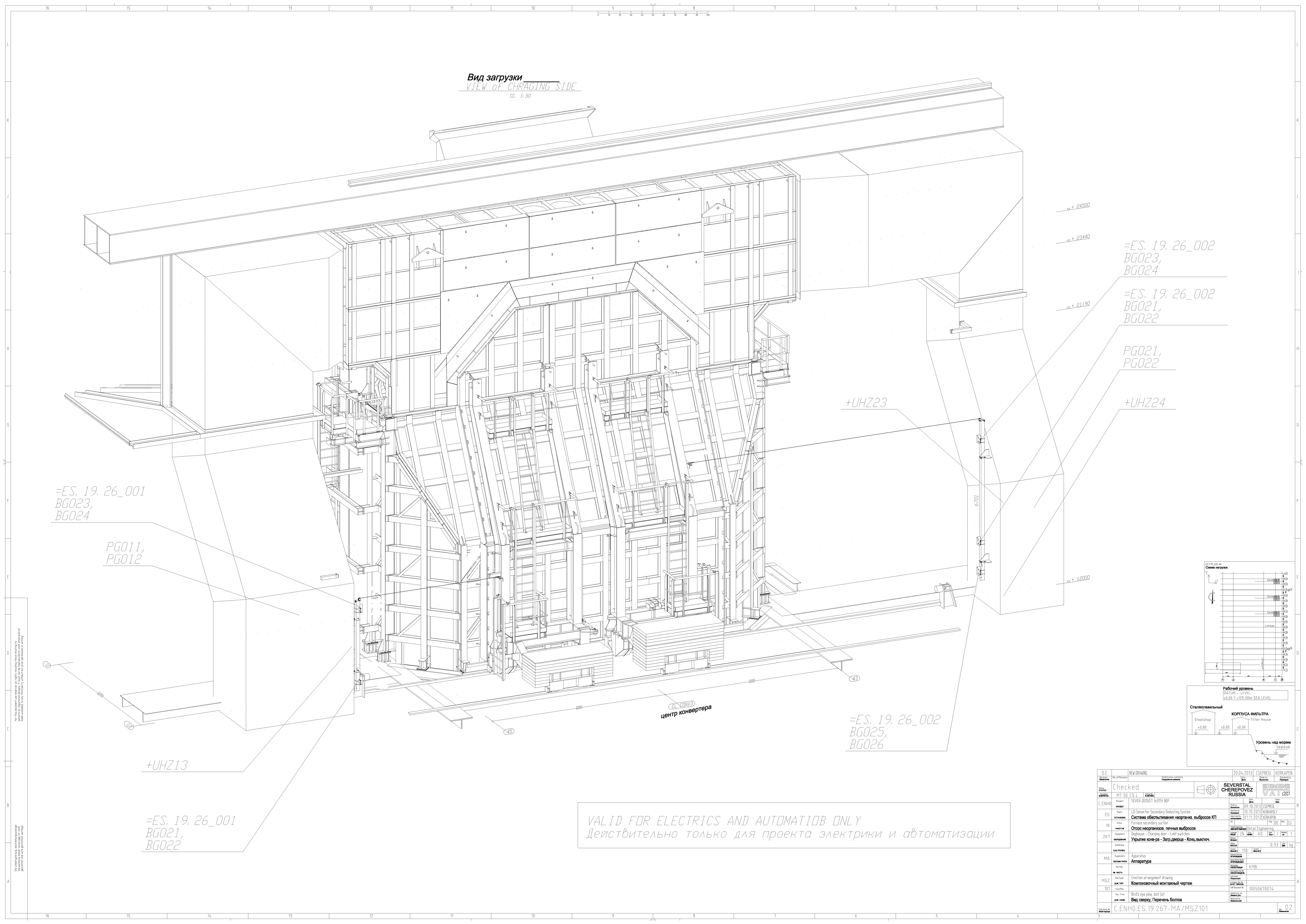

Реализация экологического проекта непосредственно связана с модернизацией оборудования конвертерного производства. Проект предусматривает установку новых вытяжных зонтов, газохода, рукавного фильтра, вентиляторы и котела-охладителя.

Для решения этой задачи «Северсталь» выбрала решение компании Siemens VAI Metals Technologies

Моя роль:

Руководитель проекта с ответственностью за объем поставки, соблюдение сроков и финансовый результат проекта.

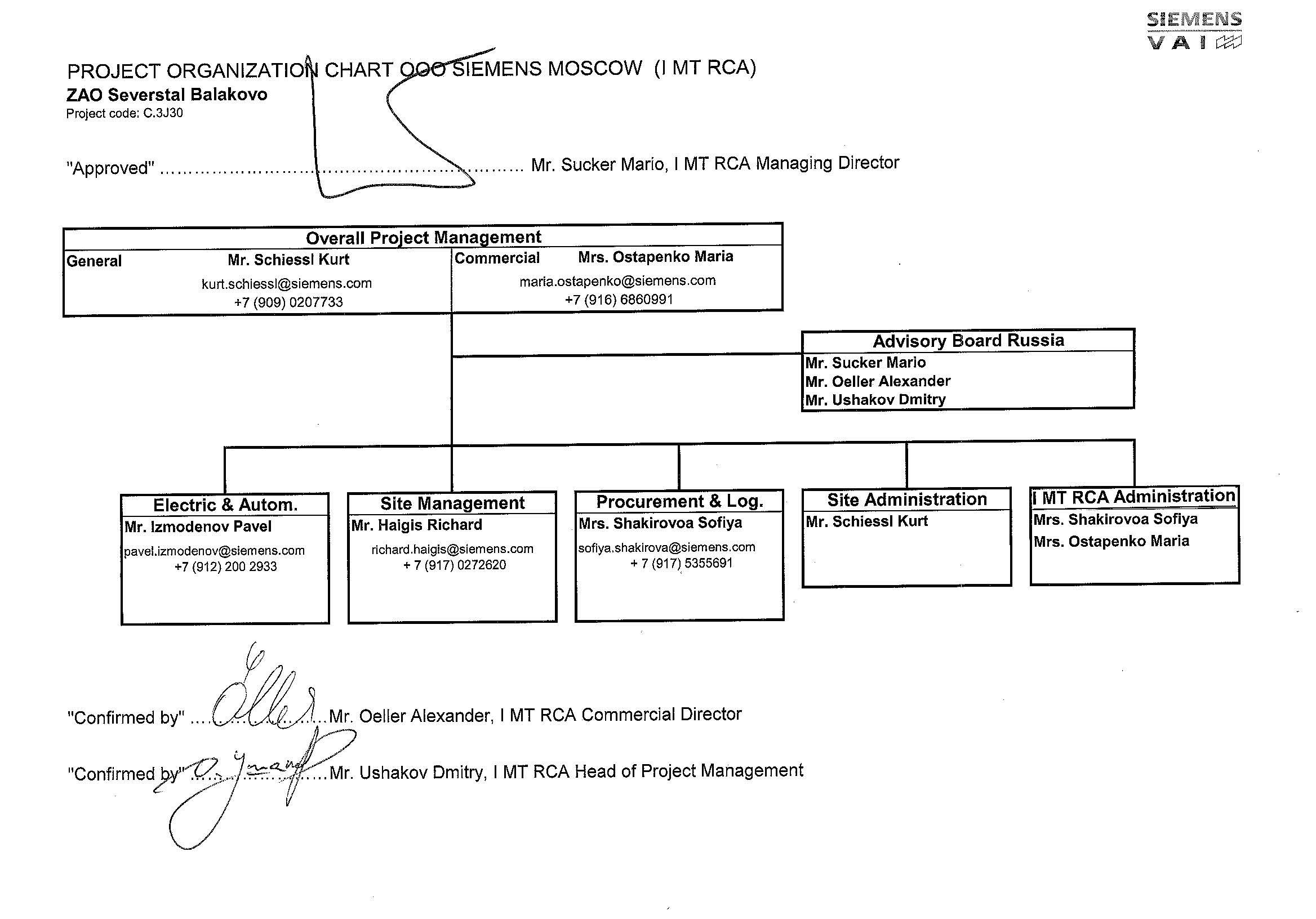

Команда проекта:

• 5 инженеров-разработчиков прикладного программного обеспечения (PLC, SCADA)
• 4 инженера-проектировщика электрооборудования и автоматизации (электрические схемы, схемы подключения, технические спецификации, кабельные журналы и т. д.)
• 3 функциональных менеджера (коммерческие вопросы, закупки и логистика, юридическое сопровождение)
• 1 администратор проекта
• 1 руководитель работ на площадке

Субподрядные организации:

• Шкафы PLC, ЩСУ — FEAG GmbH, ООО Аватри
• Компьютеры, Серверы, коммутаторы, ИБП - ООО Лангарден
• Система измерения концентрации пыли: SICK MAIHAK Russia

Tехническое описание:

Проект включает:

Электрооборудование и автоматизация:

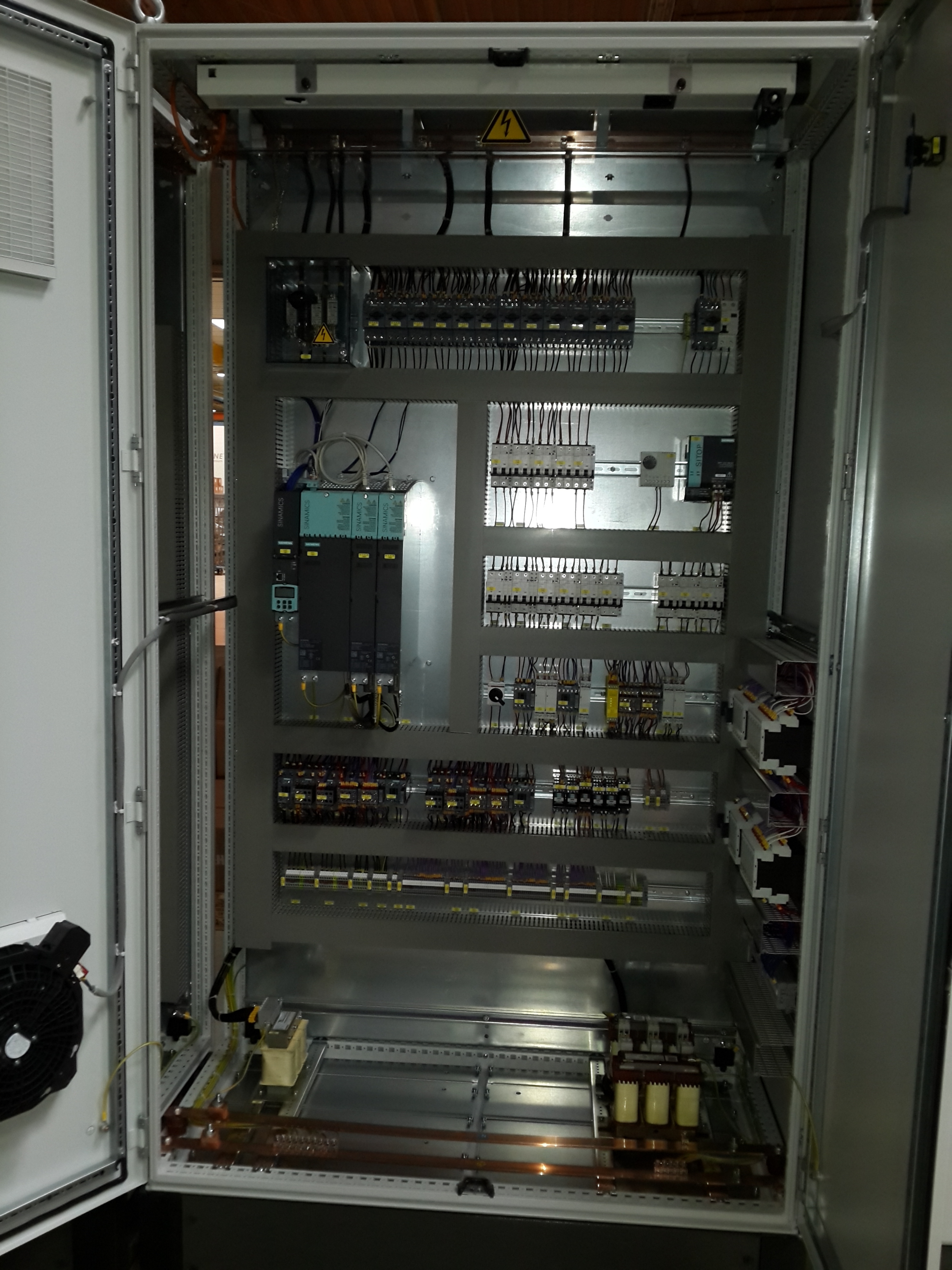

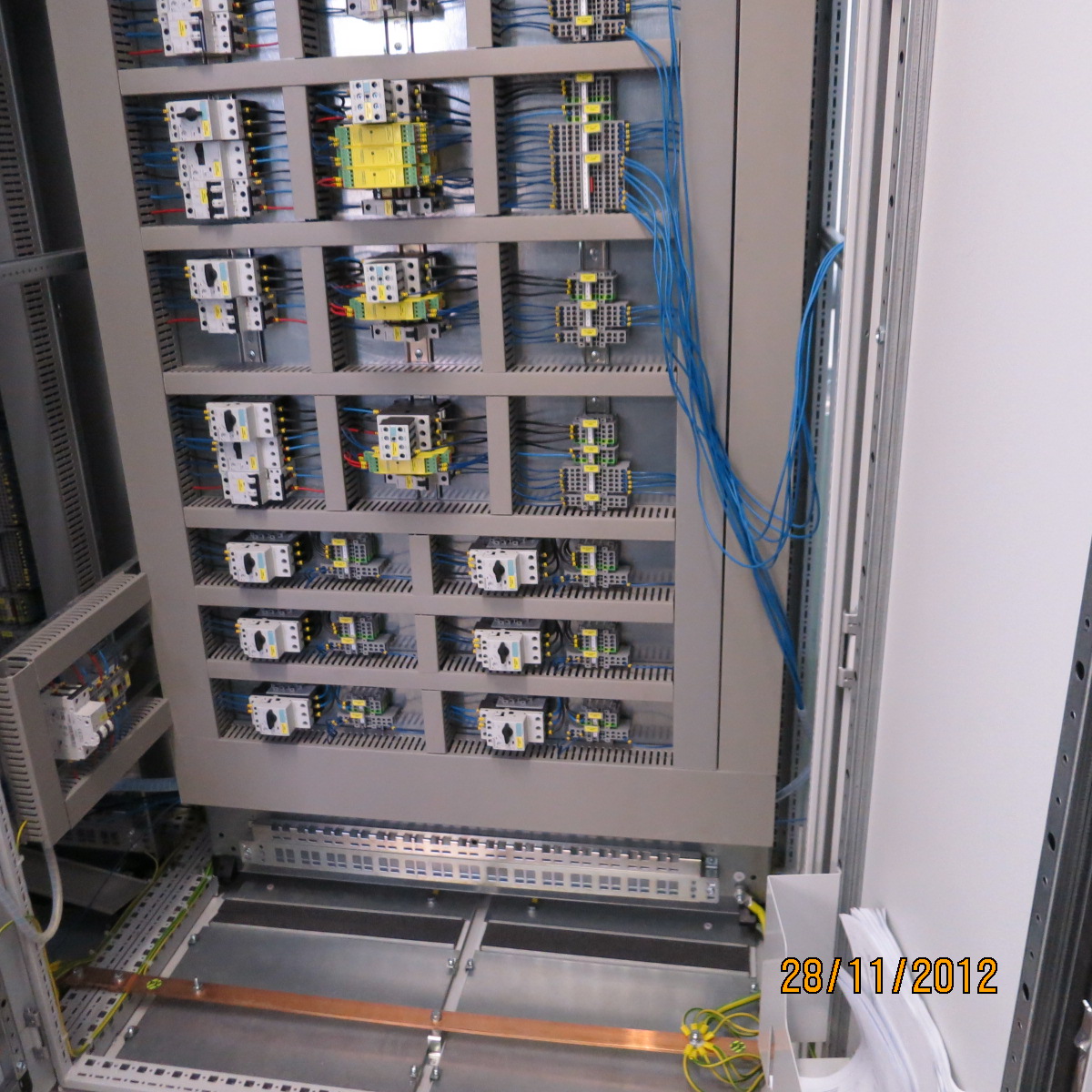

• Шкафы ПЛК, ЩСУ
• Система SCADA/HMI
• Полевые устройства и КИП

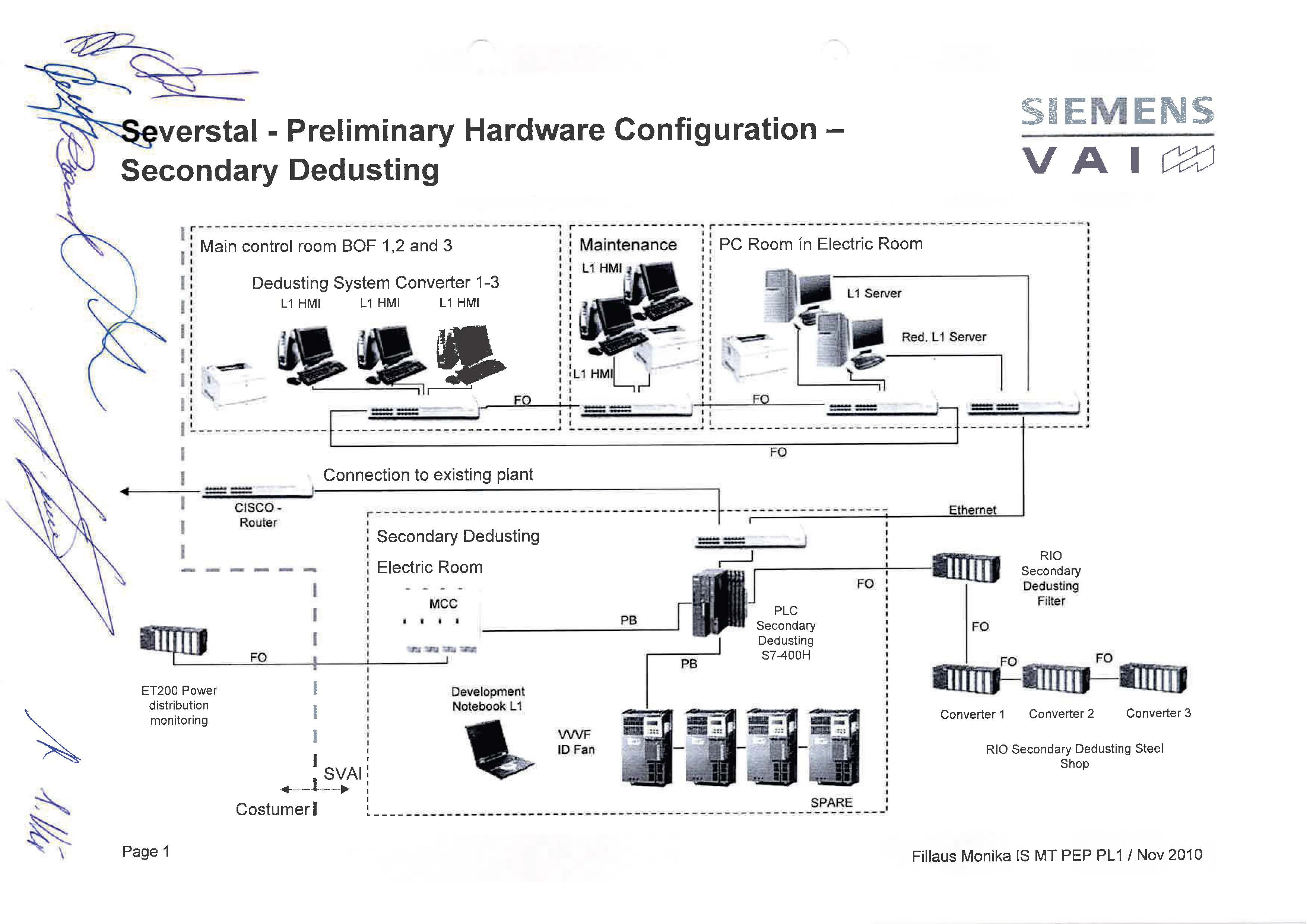

Техническое решение по автоматизации / Архитектура системы

• Уровень полевого управления: PLC SIMATIC S7-400H (резервиров), DUSTHUNTER
• SCADA/HMI: Серверная станция (резервиров), рабочая станция, прикладное ПО SVAI, WINCC/SERVER V7.0, WINCC/REDUNDANCY V7.0

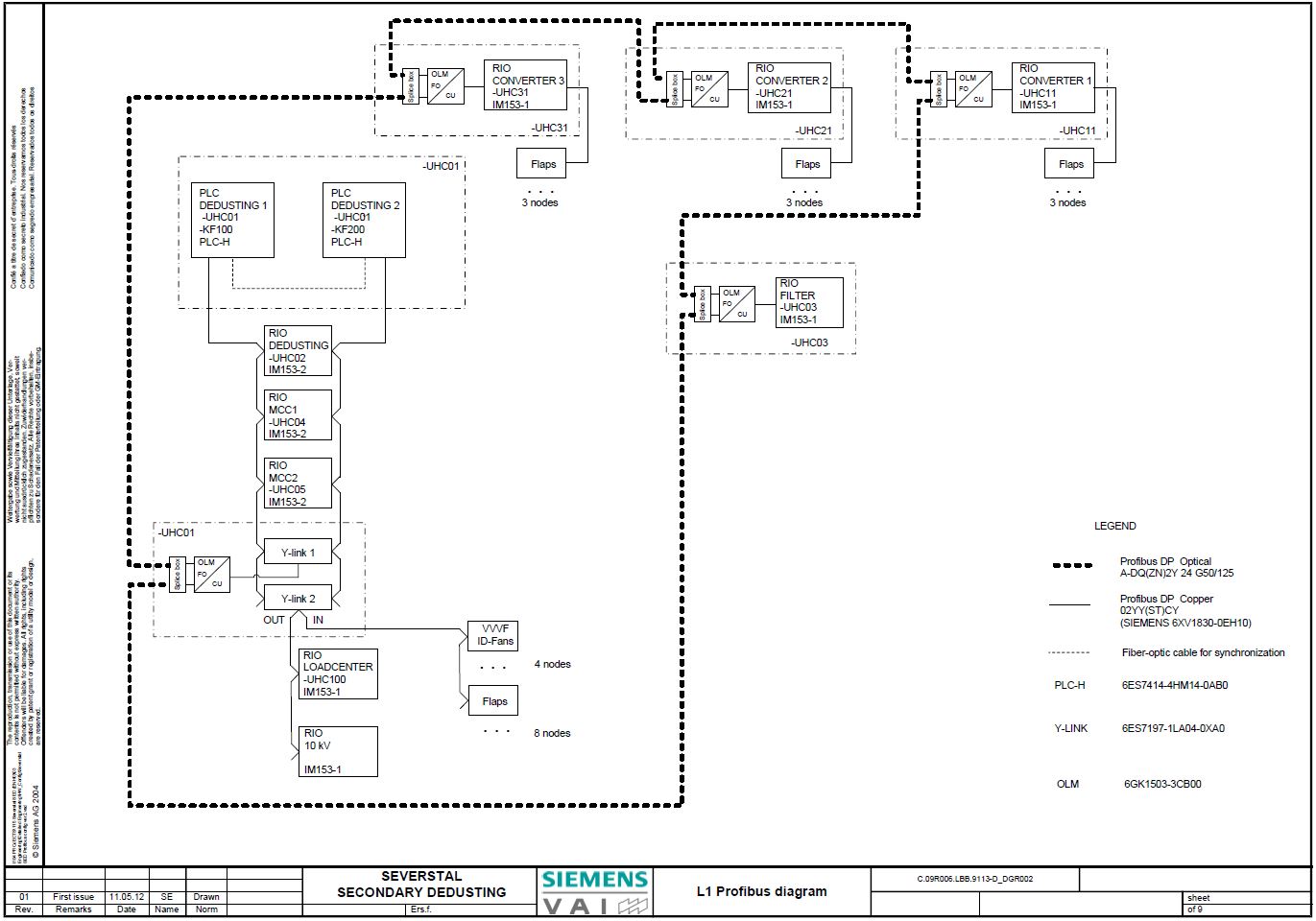

• Сети и протоколы связи: Industrial Ethernet, PROFIBUS DP

Фотогалерея проекта:
