Москва Многофункциональный комплекс «Краснопрудный», Отель «Марриотт Империал Плаза»

Комплексная система управления зданием (автоматизация и безопасность). Проектирование, поставка, монтаж и пусконаладка

Информация о проекте:

Период реализации: 2019–2022

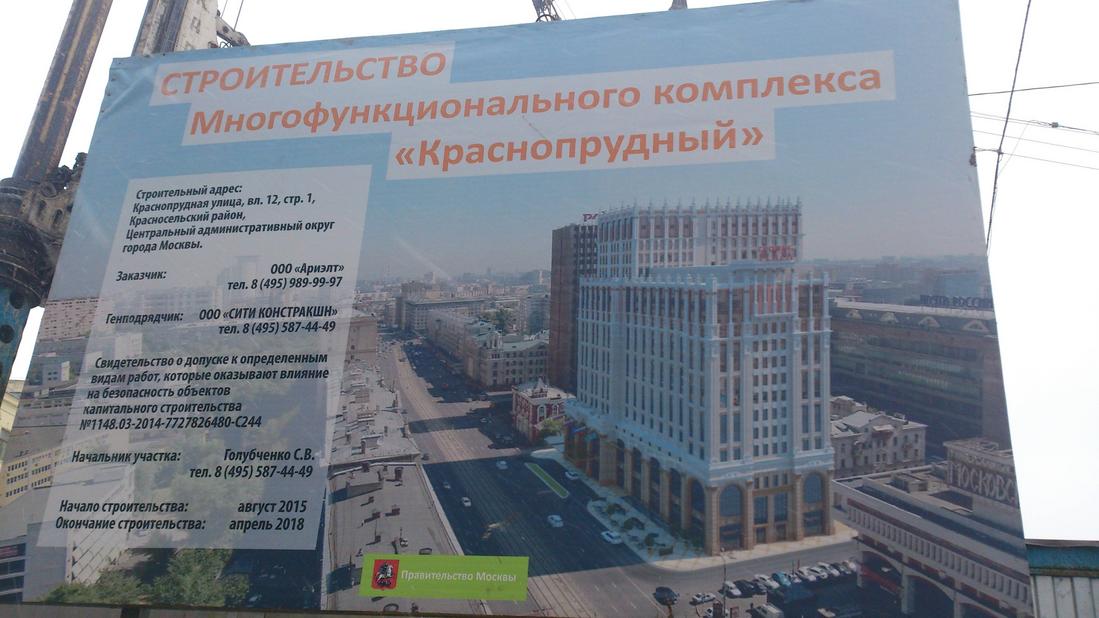

Объект: Москва Многофункциональный комплекс «Краснопрудный»

Место реализации: г. Москва, Россия

Уровень цены по контракту: $4M+

Ключевые участники проекта:

Конечный пользователь: ООО «Сезар Групп»
Генеральный подрядчик: ООО «СИТИ КОНСТРАКШН»
Автоматизация и системы безопасности: Honeywell

Объем поставки:

Комплексная система управления зданием (автоматизация и безопасность) Физические точки 11000+, Точки диспетчеризации 26000+, 280 видеокамер, 6500+ пожарных датчиков и модулей, 270 + точек прохода
Услуги: проектирование, сборка, поставка, монтаж, пусконаладочные работы.

Описание проекта:

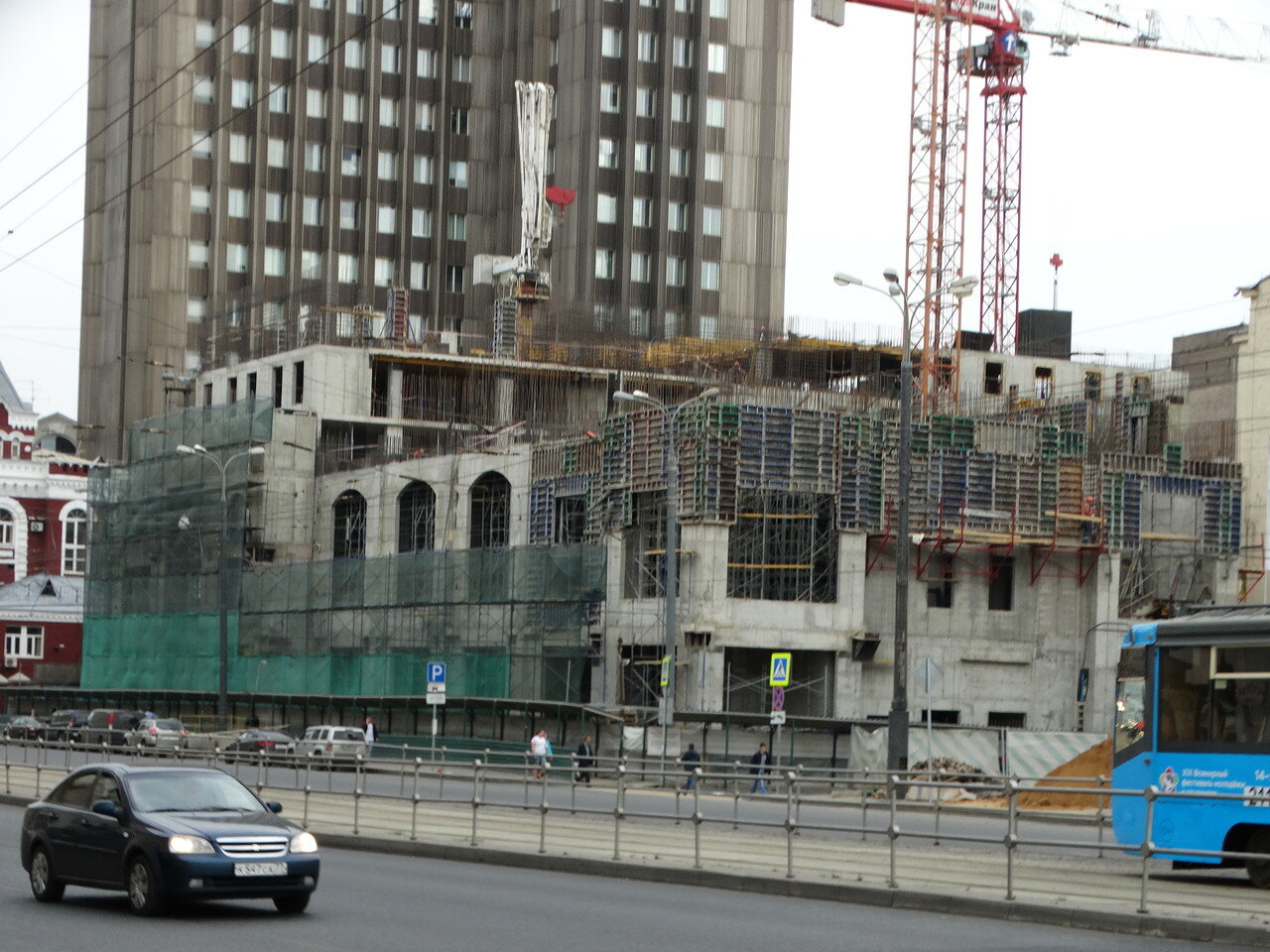

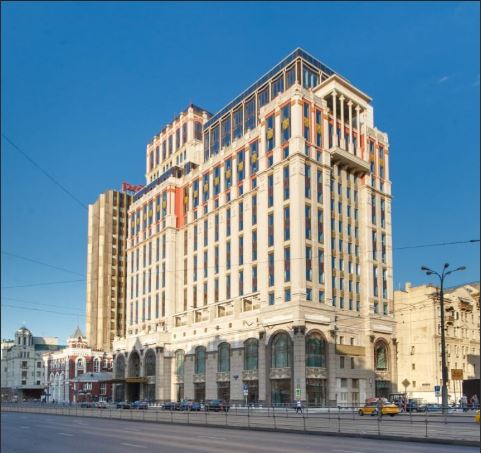

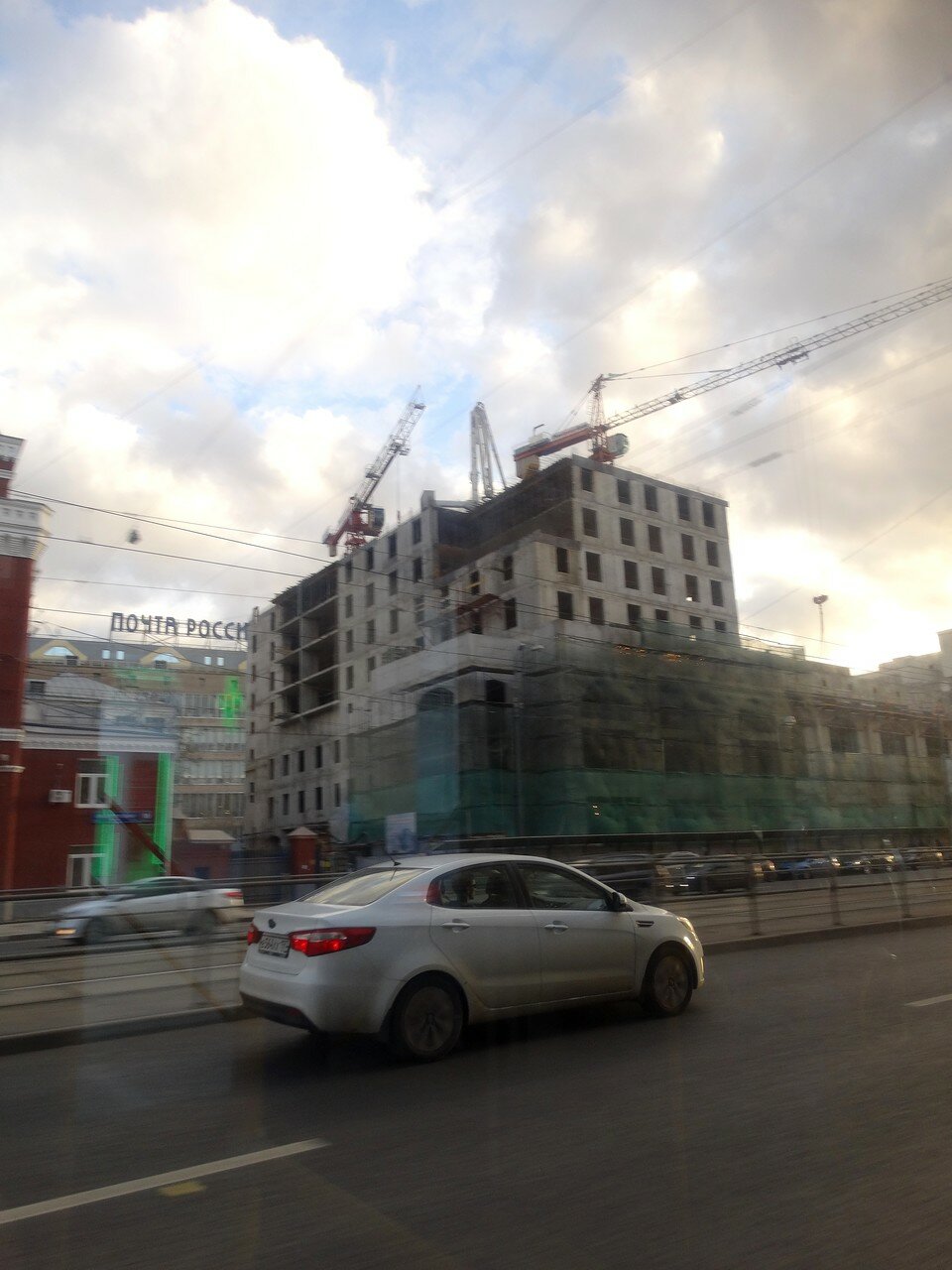

МФК «Краснопрудный» — это комплекс класса «А», 18-этажное здание общей площадью 36 773,7 кв. м. Офисные помещения — 7 900 кв. м. В здании находится 5-звездочная гостиница Marriott ИМПЕРИАЛ ПЛАЗА. На 14-м этаже расположен видовой ресторан. Проект начался в 2019 году с началом строительства инженерных систем.

Моя роль:

Руководитель проекта с ответственностью за объем поставки, соблюдение сроков и финансовый результат проекта.

Команда проекта:

4 инженеров проектировщиков (2 ОВиК, 1 АПС, 1 СКУД + Видео)
8 инженеров пусконаладчиков (АПС-2, ОВиК - 4, СКУД и видео 2)
1 Руководитель работ на площадке
1 Администратор проекта (офис)
1 Администратор проекта (площадка)
2 Функциональных менеджера (закупки и логистика)
Монтаж в пике до 25+ человек (подрядчик)

Субподрядные организации:

Сборка щитов ЩАВ, ЩАА: Триа Энерго
Монтаж: ООО “СК ДЭКСТ”

Tехническое описание:

Проект включает:

Электрооборудование и автоматизация:

Система пожарной сигнализации (АПС)
Аспирационная система пожарной сигнализации (АСПС)
Автоматическая установка пожаротушения (АУП)
Система оповещения и управления эвакуацией людей при пожаре (СОУЭ)
Автоматическая установка газового пожаротушения (АУГПТ)
Система экстренной связи для маломобильных групп населения (СЭС МГН)
Система контроля и управления доступом (СКУД)
Система охранного телевидения (СОТ)
Система охранной сигнализации (ОС)
Автоматизация общеобменной вентиляции (АОВ)
Автоматизация фанкойлов (АФК)
Автоматизация системы холодоснабжения (АХС)
Автоматизация освещения автостоянки (АО)
Система диспетчеризации систем безопасности (EBI)

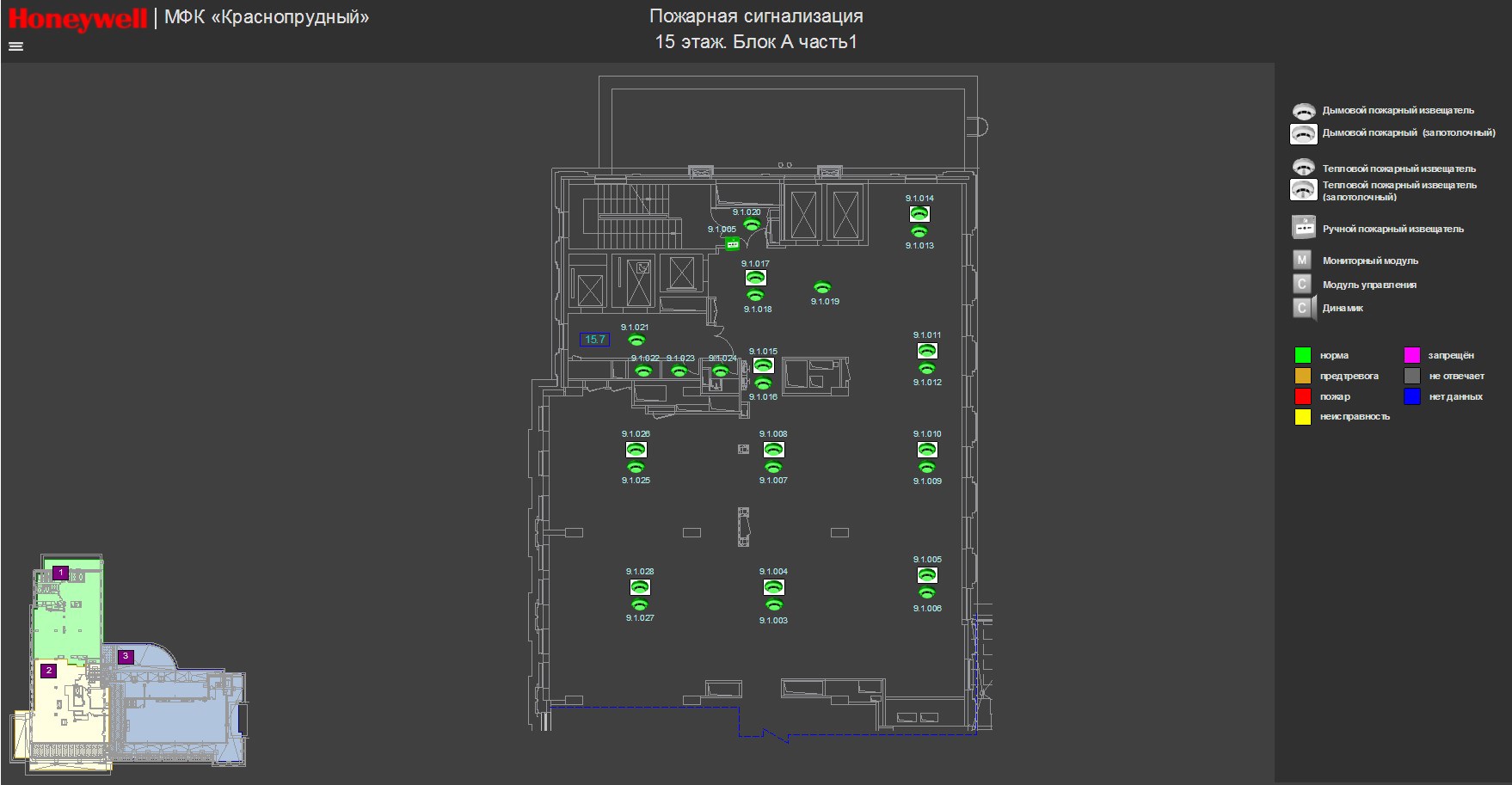

Система диспетчеризации инженерных систем (EBI)
Система единого времени
Автоматизация дренажной системы (АДС)

Техническое решение по автоматизации / Архитектура системы

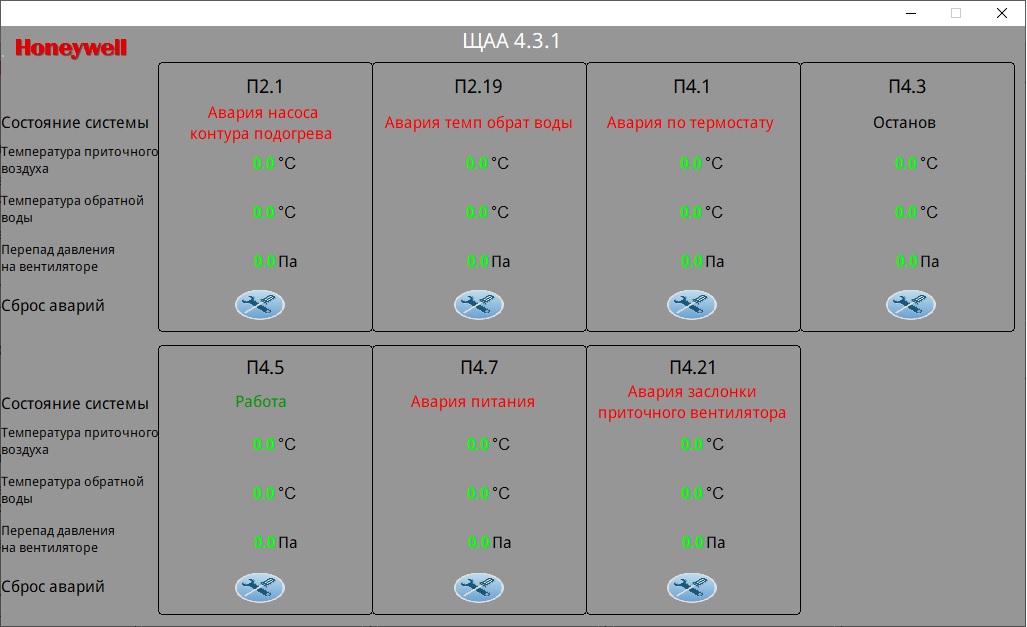

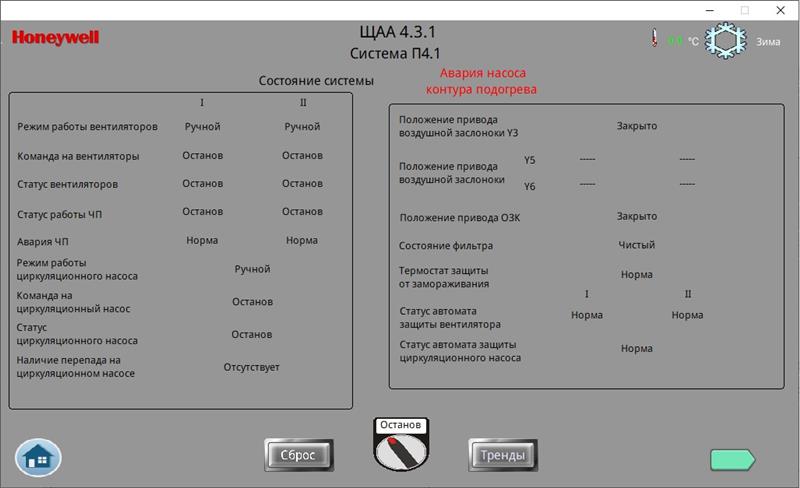

DDC: Контроллер ComfortPoint® CP-IPC, CP-DIO, CP-EXPIO, CPO-VAV, CPO-RS4 (Honeywell) + Сенсорная панель TFT 10” MT8102iE (Weintek)
СОУЭ+АМГН+АУГПТ: ESSER by Honeywell VARIODYN® D1
АПС: Notifier by Honeywell XLS3000, System Sensor Detectors
АСПС: VESDA-E VEA-40
СКУД: Honeywell PRO3200 (PRO32IC) + OM30BHOND
СОТ: HEN64304 NVR, Cameras: H4W4PER3, HBW4PER2
ОС: Honeywell Galaxy Dimension GD-520 Honeywell Sensors

HMI System:

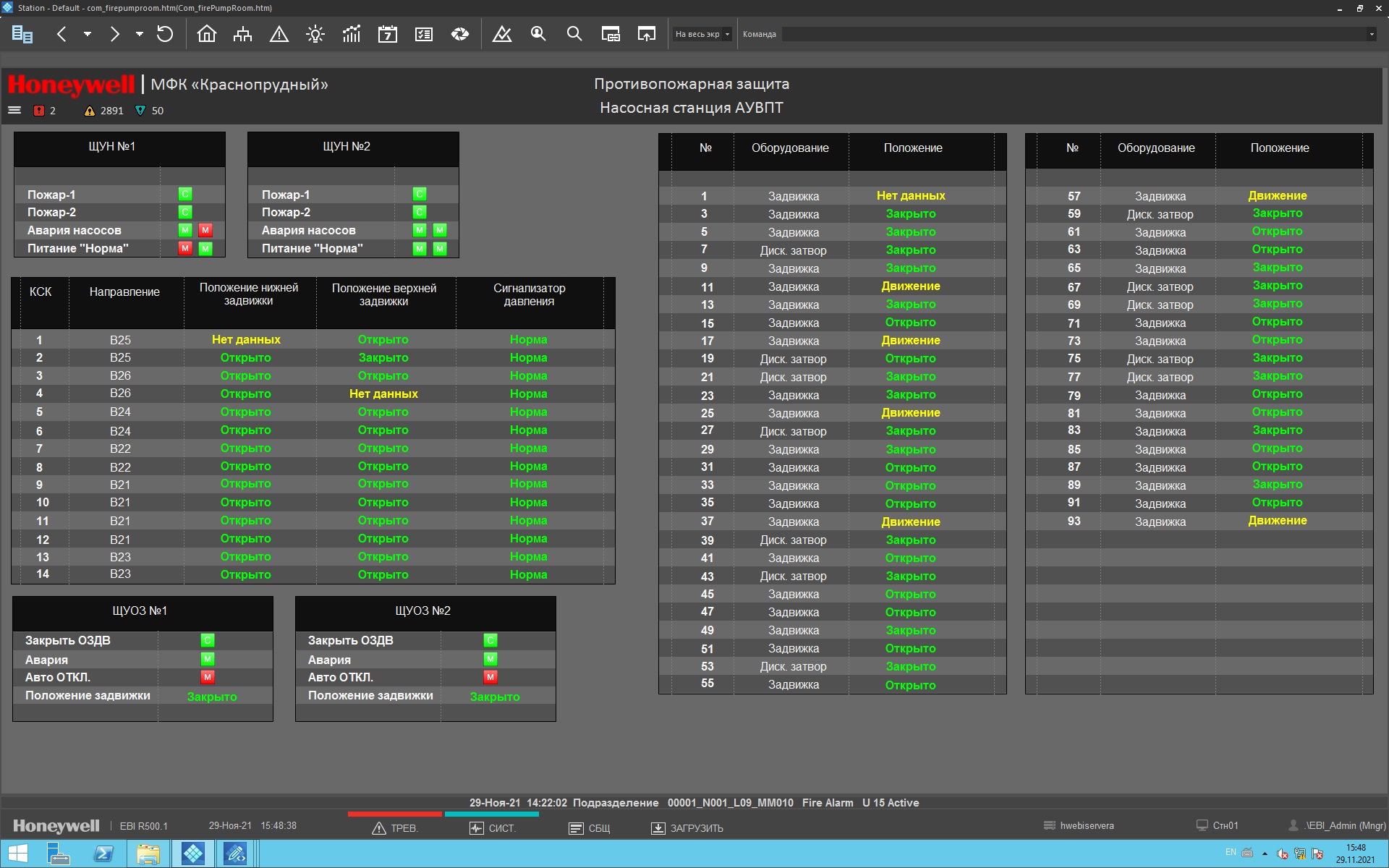

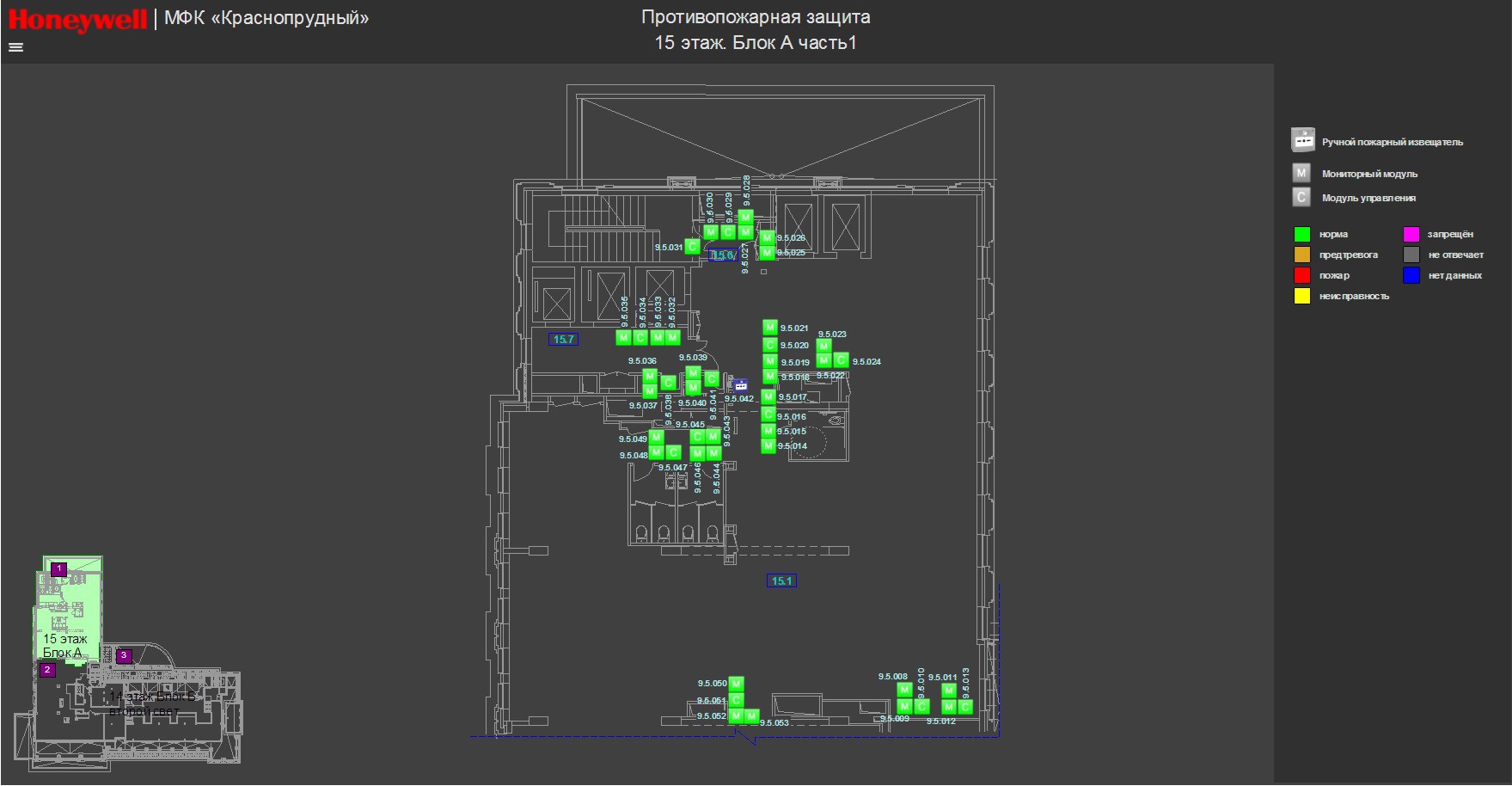

BMS: Honeywell EBI R500 (Enterprise Buildings Integrator)
СОУЭ: VARIODYN D1 PAMMI Plus Management System Workstation
СОТ: DVM R620 Digital Video Manager

Протоколы связи: BACnet, Ethernet
