Завод SYSTEM SENSOR в ОЭЗ ППТ Липецк

Полный пакет систем управления зданием (автоматизация и безопасность), система электроснабжения(низкое, высокое напряжение), система ОВиК. Проектирование, поставка, монтаж и пусконаладка

Информация о проекте:

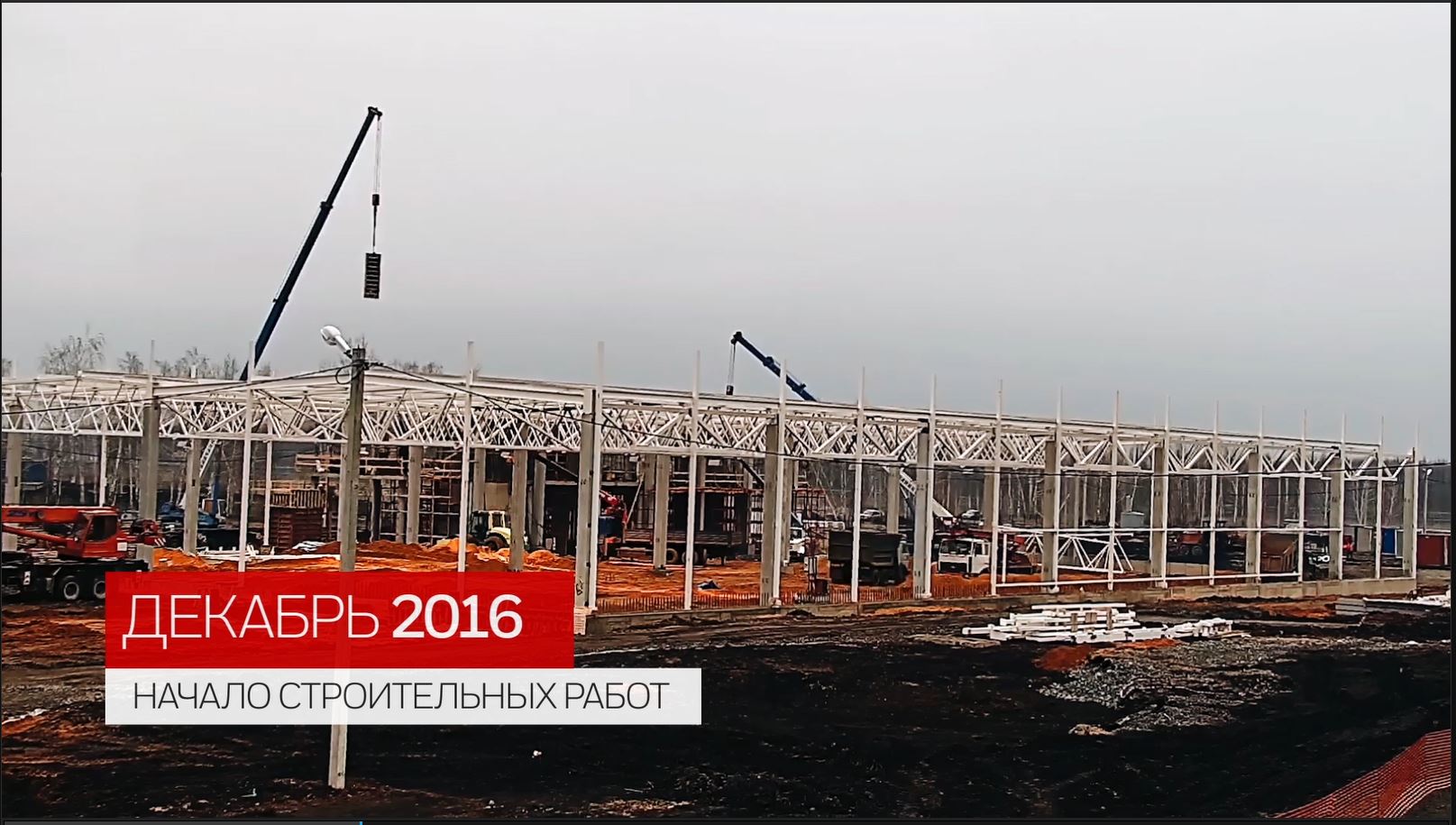

Период реализации: 2016–2019

Объект: Новый Завод SYSTEM SENSOR (by Honeywell) 5 600 м²

Место реализации: ОЭЗ ППТ Липецк, Россия

Уровень цены по контракту: $4M+

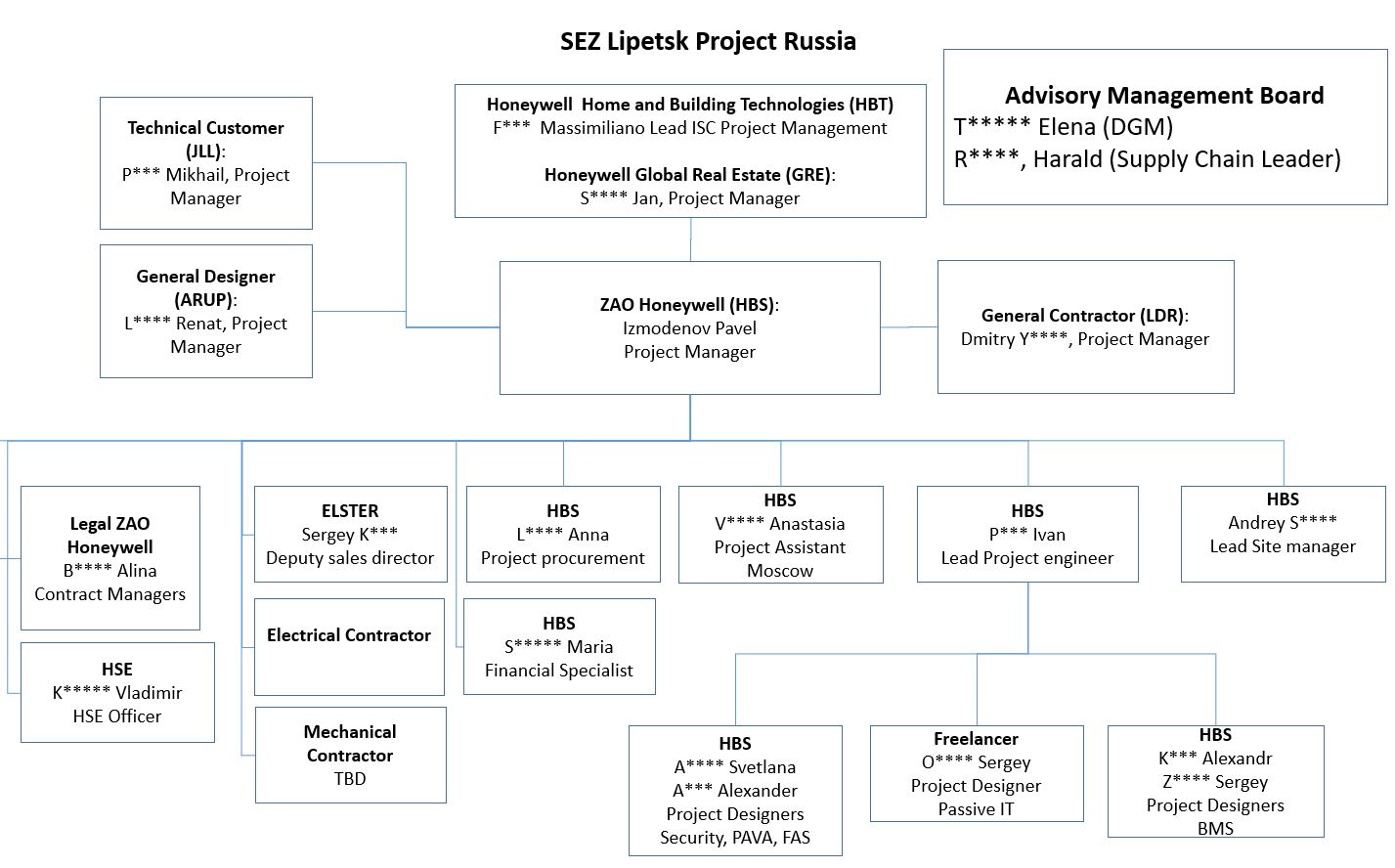

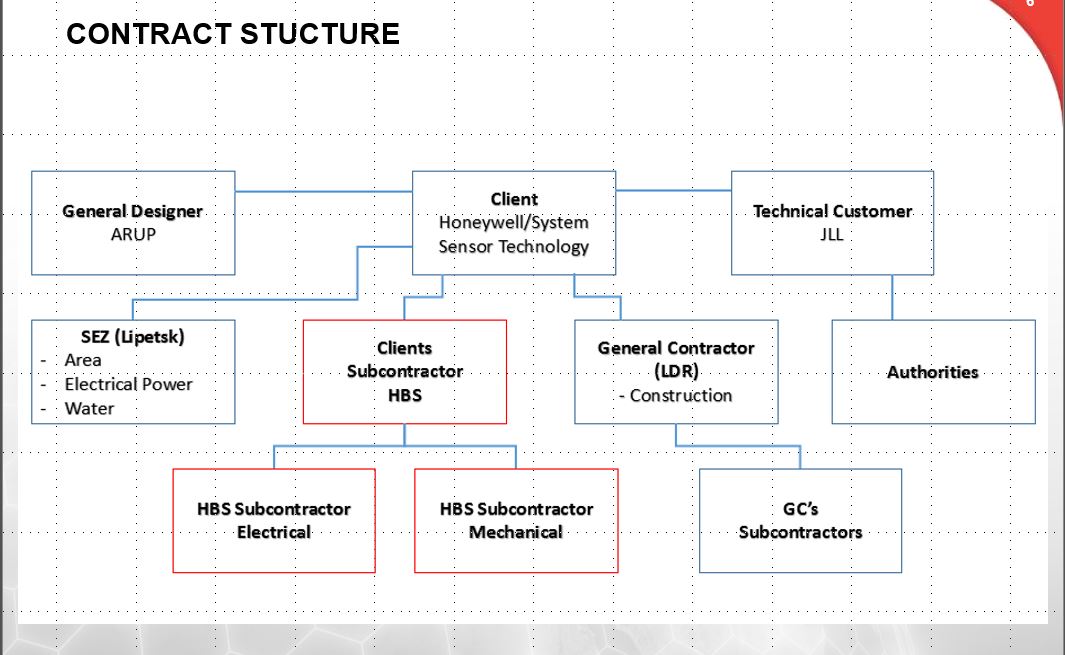

Ключевые участники проекта:

Конечный пользователь: Honewyell SYSTEM SENSOR
Заказчик: Honeywell
Генподрядчик: ЛДР-СТРОЙ
Генпроектировщик: ARUP Russia
MEP интегратор: HONEYWELL

Объем поставки:

Пакет автоматизации и безопасности: система автоматизации ОВиК, автоматическая пожарная сигнализация (АПС), Cистема оповещения и управления эвакуацией (СОУЭ), система охранного телевидения (СОТ), система контроля и управления доступом (СКУД), система охранно-тревожной сигнализации (СОТС), структурированная кабельная система СКС
Пакет электрики: электроснабжение (10 кВ, 0,4 кВ), электроосвещение, молниезащита и заземление.
Пакет ОВиК: вентиляция, холодоснабжение, теплоснабжение.
Услуги: проектирование, сборка, поставка, монтаж и пусконаладочные работы.

Описание проекта:

Дочернее предприятие американской корпорации Honeywell International — ООО «Систем Сенсор Технологии» — инвестировало несколько миллиардов рублей в строительство нового завода по производству электротехнической продукции, систем автоматизации и пожарообнаружения, газовых детекторов и средств индивидуальной защиты.

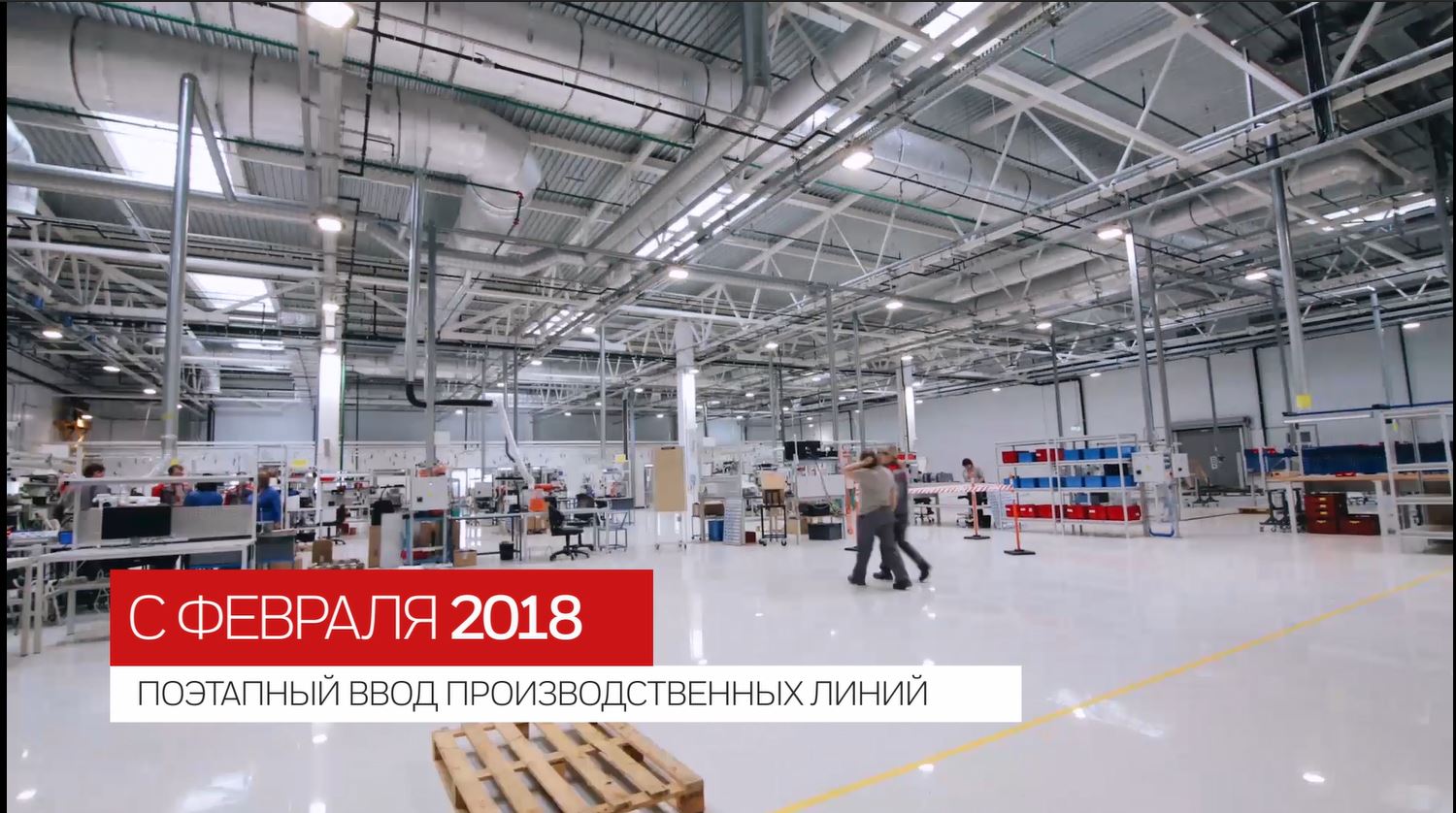

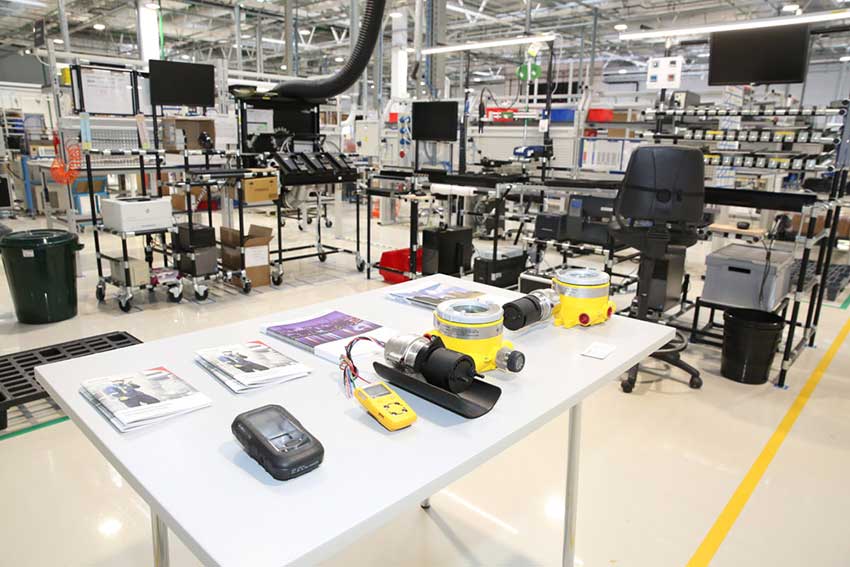

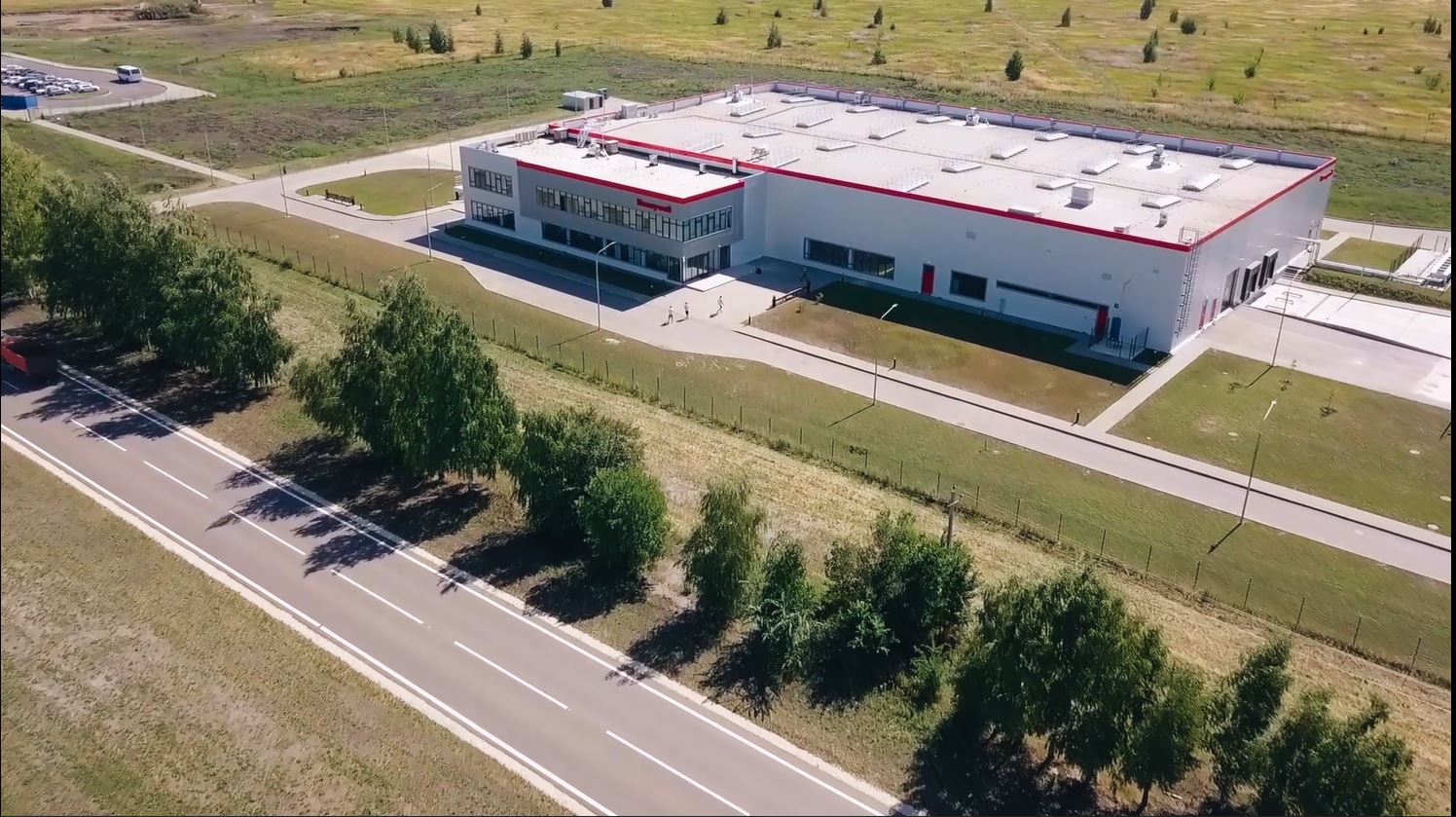

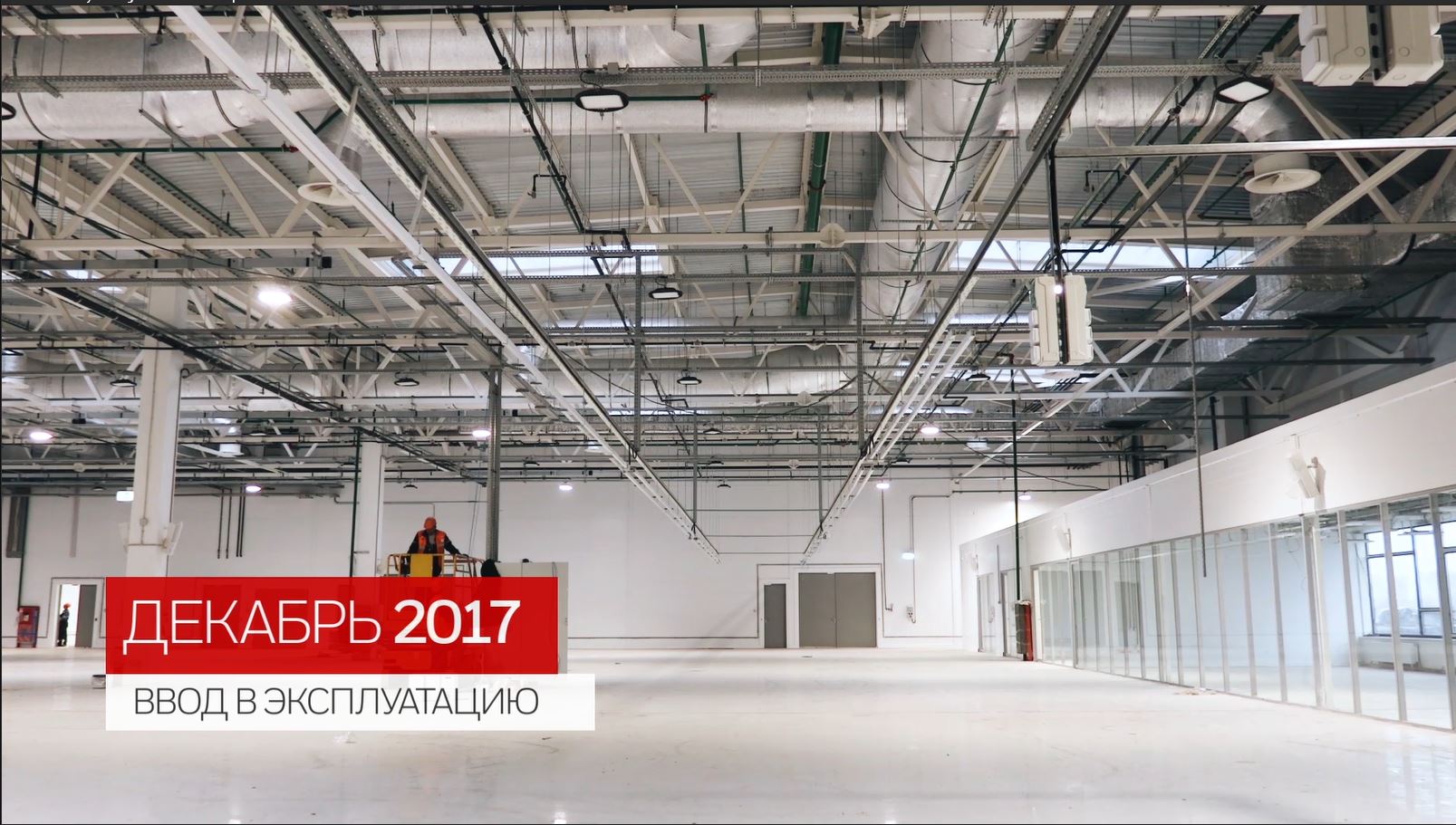

Это первый greenfield-проект Honeywell в России. На площади более пяти с половиной тысяч квадратных метров разместились сборочное производство, лаборатории по испытаниям и калибровке, склады сырья и готовой продукции.

Моя роль:

Руководитель проекта с ответственностью за объем поставки, соблюдение сроков и финансовый результат проекта.

Команда проекта:

8 инженеров проекта (аппаратное и программное обеспечение)
3 инженера технического надзора
1 инженер ОТиТБ
1 руководитель строительной площадки
2 Администраторы проекта
Функциональный руководитель (закупки и логистика)

Субподрядные организации:

Панели DDC - AVATECH ООО;
Electrics - Синтек ООО;
HVAC - Каверион ООО;
Команда монтажников (в пике до 60 человек);

Tехническое описание:

Проект включает:

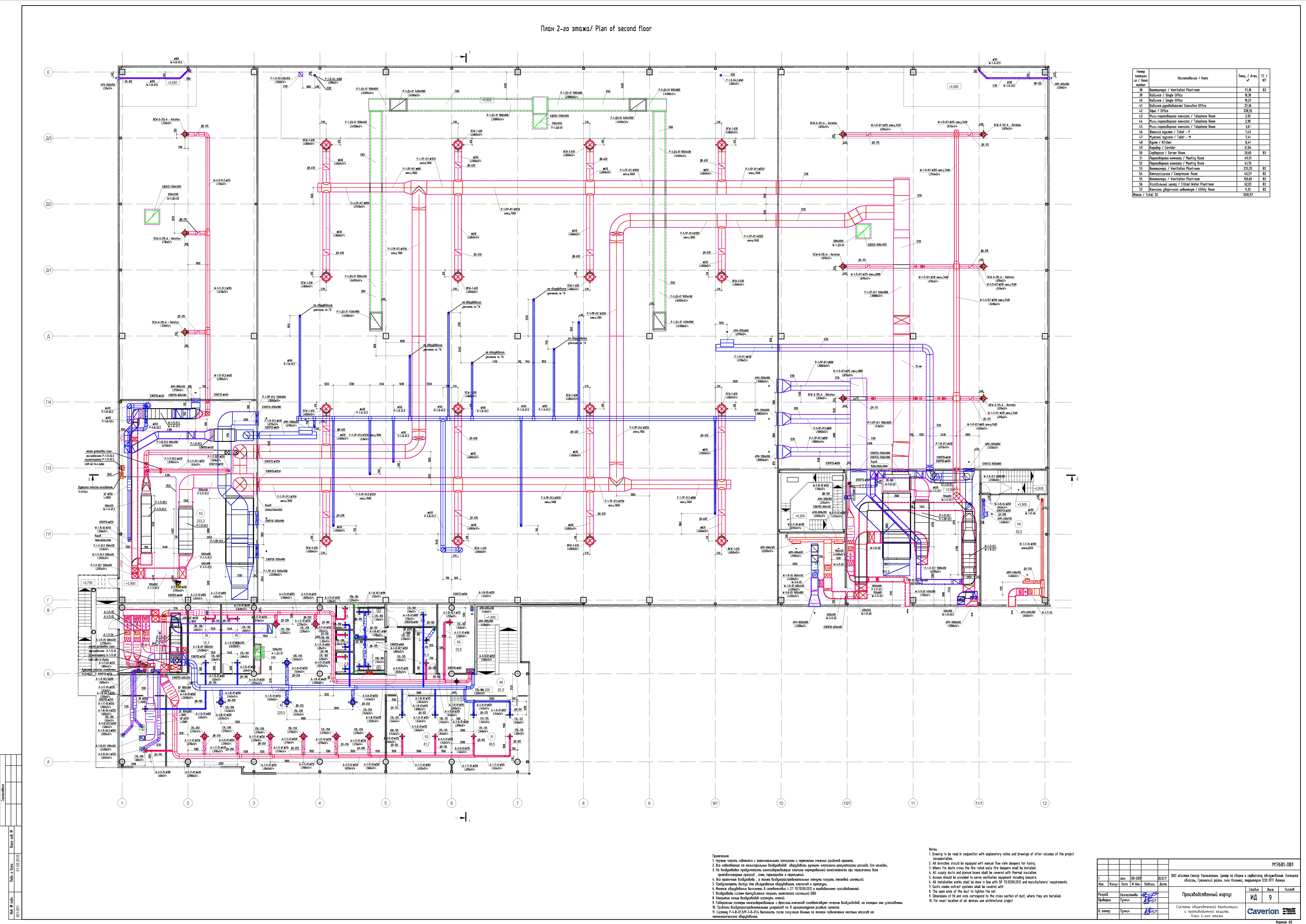

Пакет ОВиК:

Вентиляционные установки -Системы кондиционирования
Вентиляторы дымоудаления

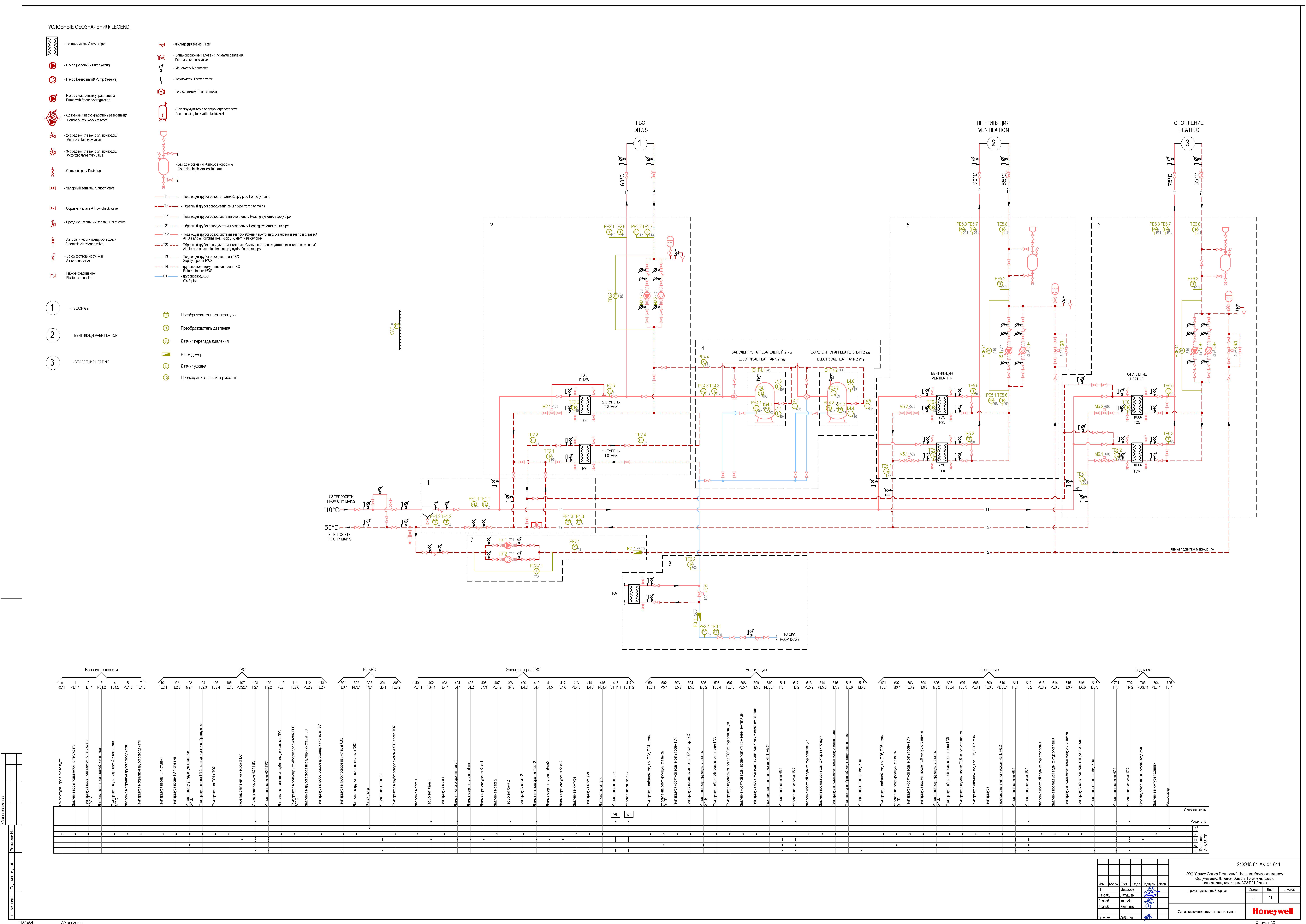

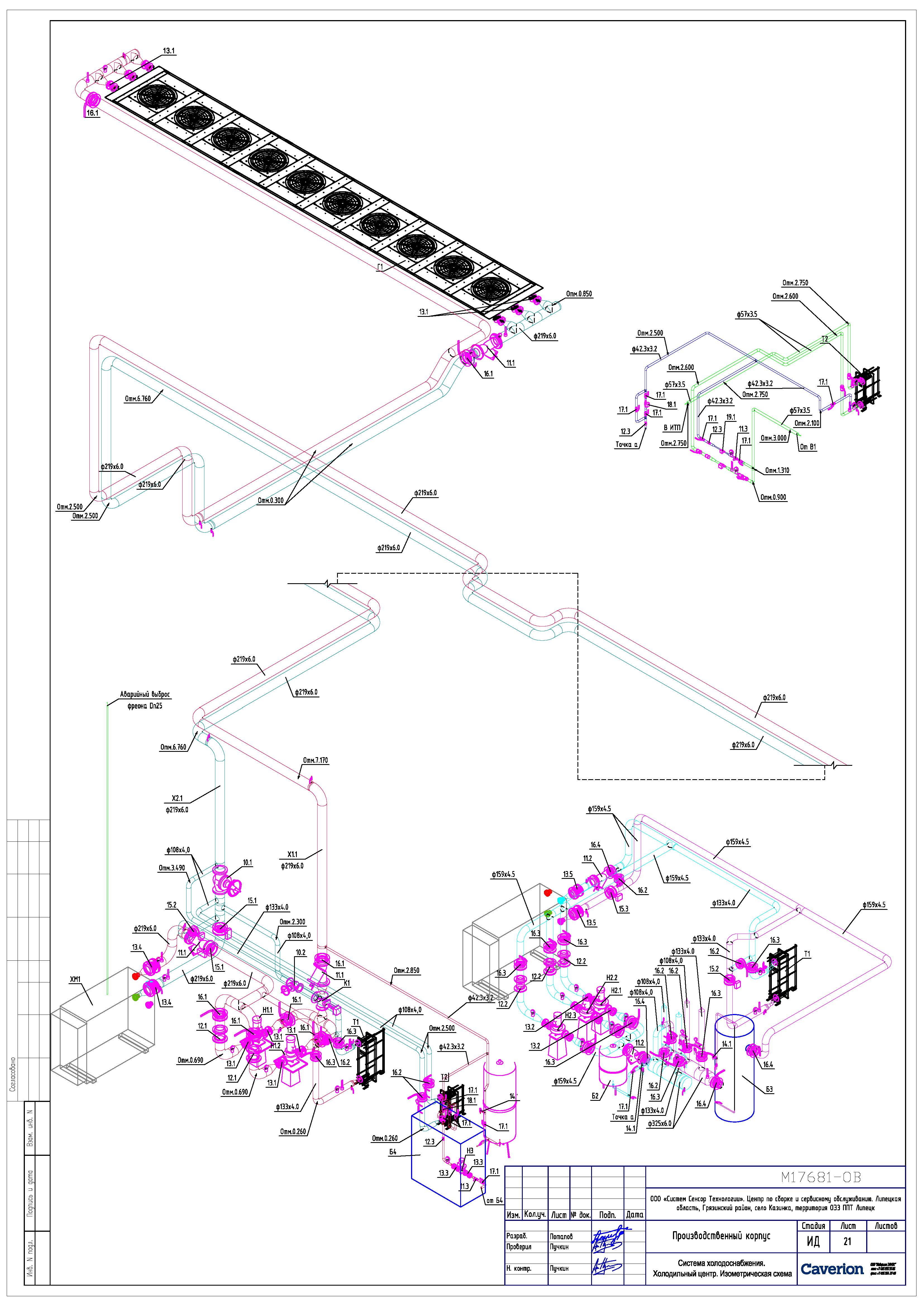

Холодильный центр

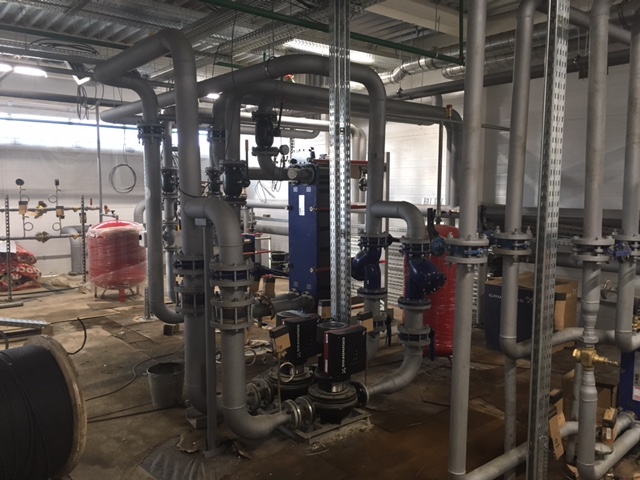

Тепловой пункт
Трубопроводные сети

Электрооборудование и автоматизация:

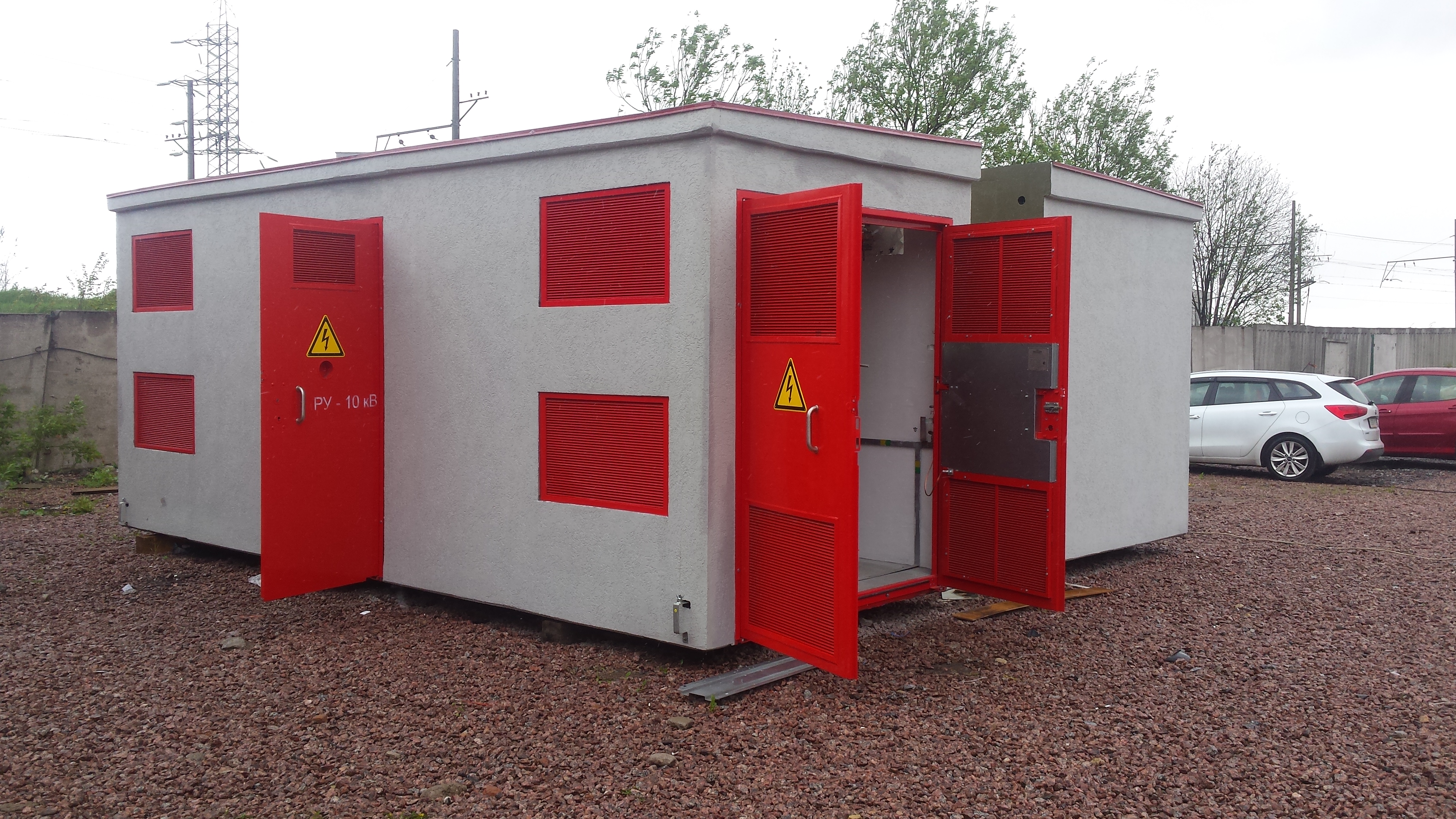

БКТП 10/0,4 kV
Шкафы электроснабжения 0,4 кВ
Электроосвещение
Молниезащита
Заземление

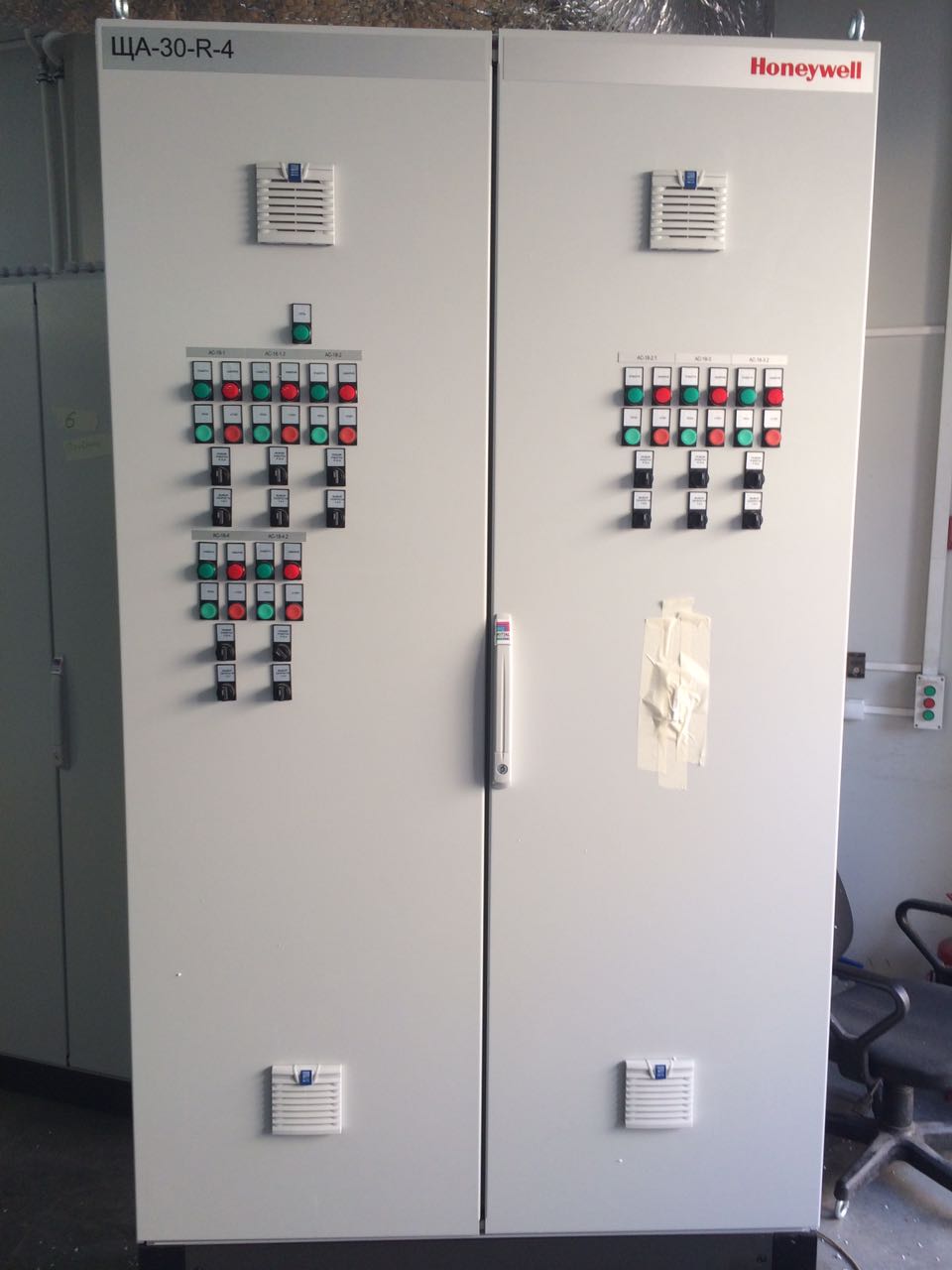

Панели DDC (Direct Digital Control)
Автоматическая пожарная сигнализация (АПС)
Cистема оповещения и управления эвакуацией (СОУЭ)
Система охранного телевидения (СОТ)
Система контроля и управления доступом (СКУД)
Система охранно-тревожной сигнализации (СОТС)
Структурированная кабельная система СКС

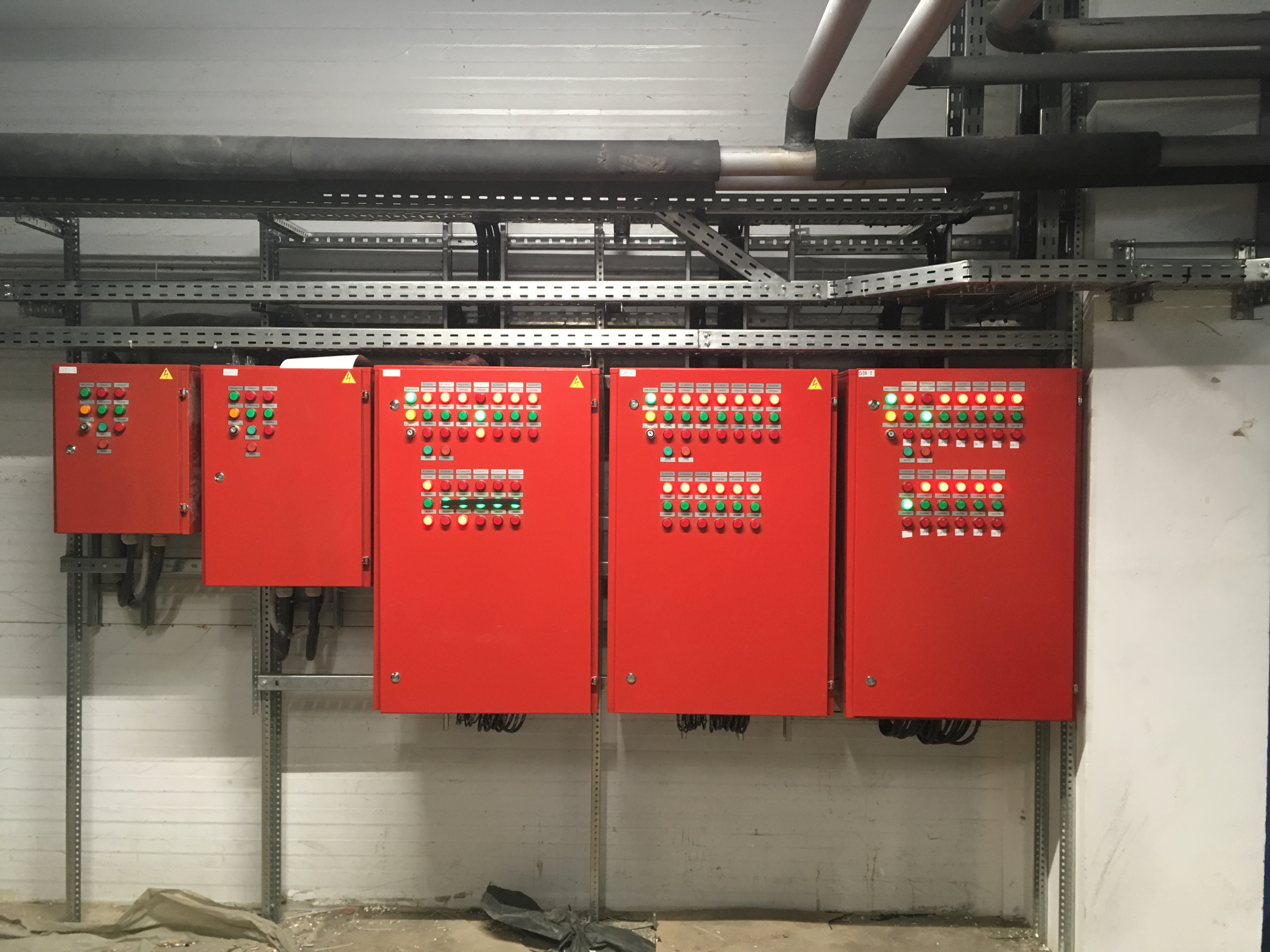

Система автоматизации дымоудаления
Система HMI
Полевые устройства и КИП

Техническое решение по автоматизации / Архитектура системы

Вентиляционные установки (AHU): VTS
Чиллер: Royal Clima RIV450LT
Градирня: CABERO
Насосы: Grundfos
Фанкойлы: Carrier

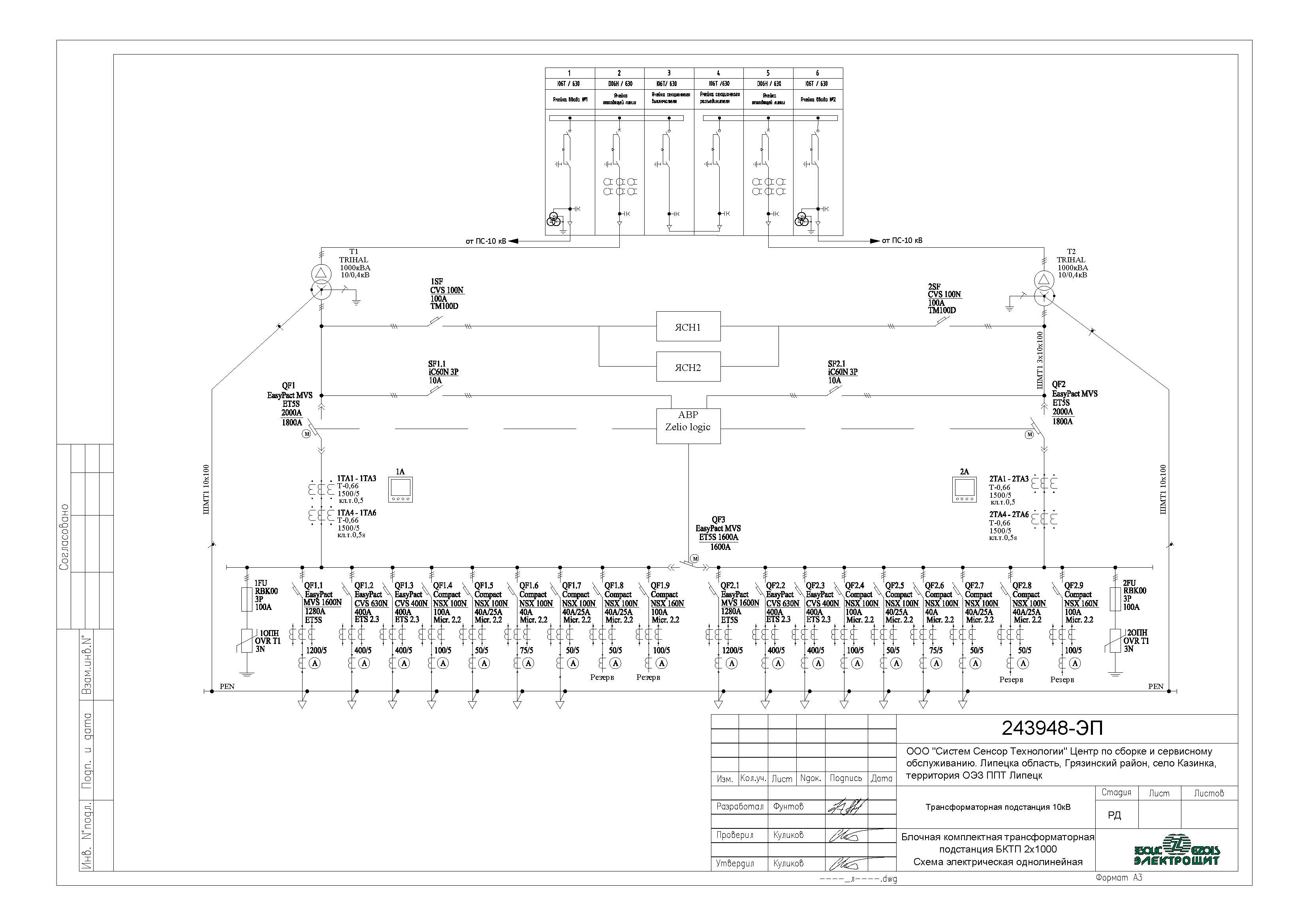

Трансформаторная подстанция 2x1000kVA: Schneider Electric, Trihal 10/0,4kV 1000kVA, Masterpact MVS/EasyPact MVS Compact CVS / EasyPact CVS;
АСКУЭ: АЛЬФА RTU-325-E2-M2, Эльстер Метроника
Освещение: Phillips WT120C, BY698P;
ИБП: Schneider Electric Power Scale 30 kVA, Power Wave 60kVA
Молниезащита и заземление:: OBO MKS

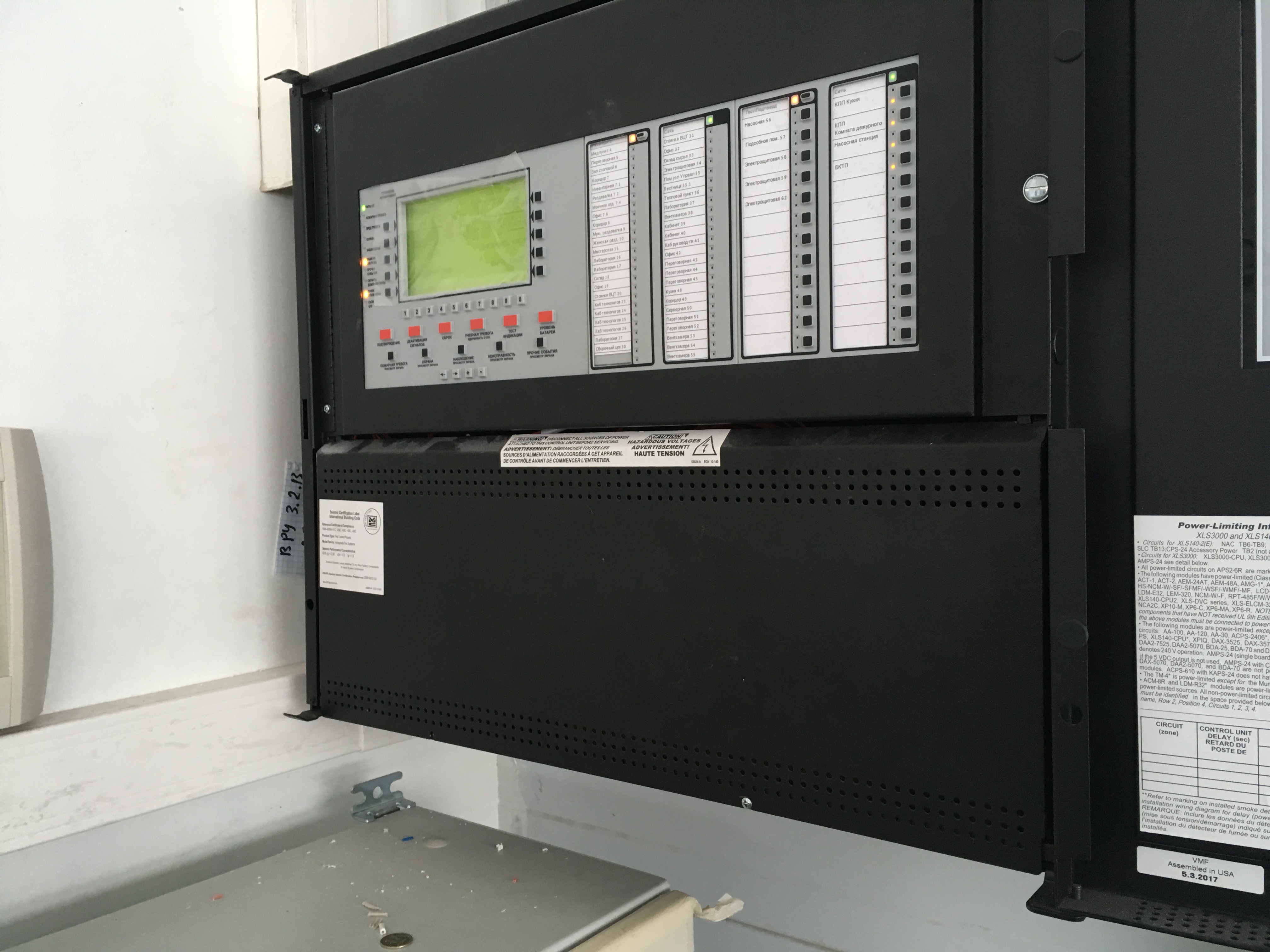

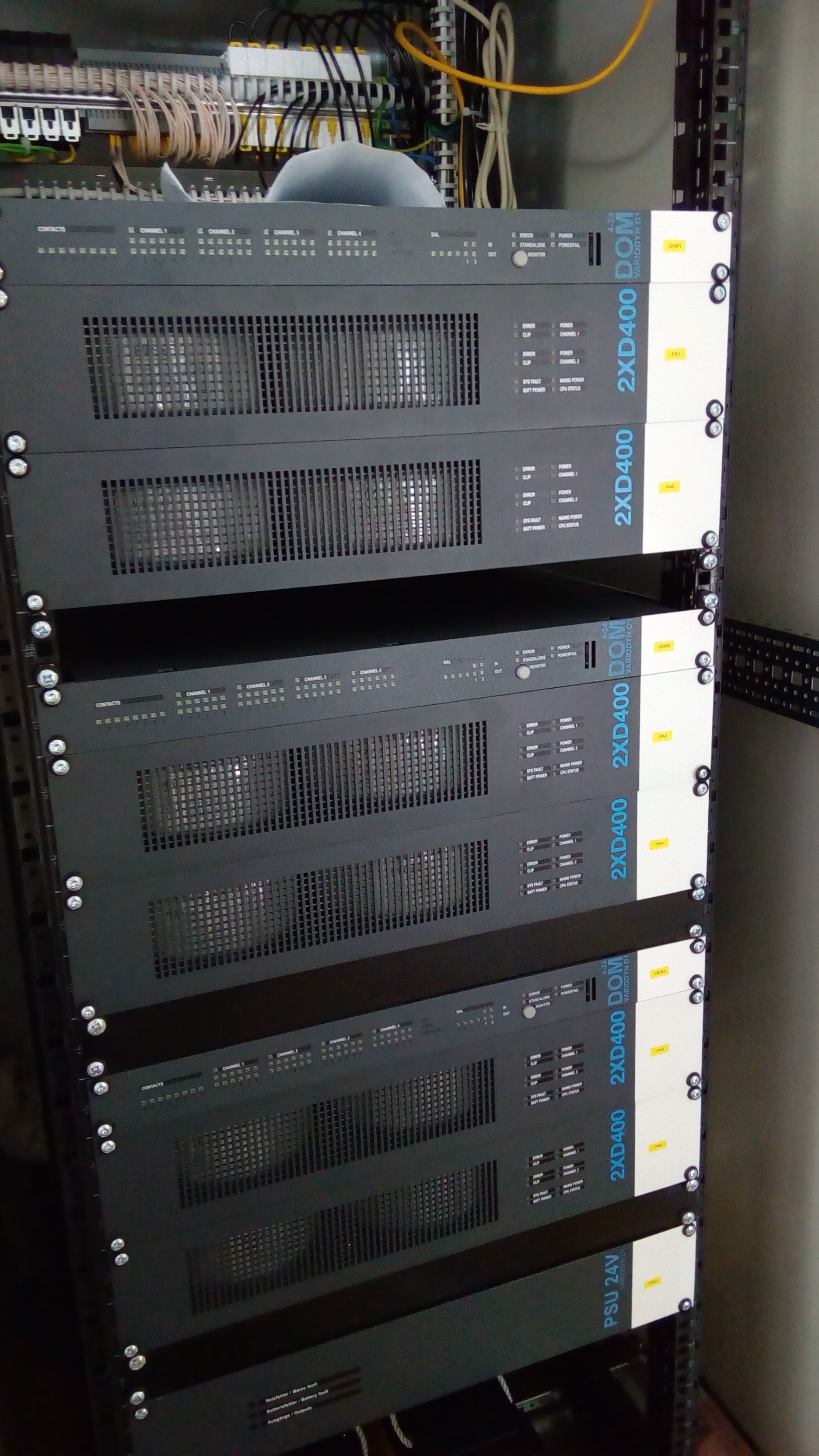

Центральное оборудование: DDC: Honeywell ExcelWeb II XL2000B2A, HVAC400-1P1-54; СОУЭ: ESSER by Honeywell VARIODYN® D1; АПС: Notifier by Honeywell XLS3000, Sytem Sensor Detectors; СКУД: Honeywell Pro-Watch PW-6000, HID RP10 SE Mobile ready СОТ: 25 Series NVR, PTZ camera - HDZ302LIK СОТС: Honeywell Galaxy Dimension GD-264, Honeywell Sensors СКС: Systimax GigaSPEED, Cat 6A, Optical - SystimaxLazrSPEED
Система HMI: BMS: Honeywell EBI R500 (Enterprise Buildings Integrator); СОУЭ: Workstation VARIODYN D1 PAMMI Plus Management System СКУД + СОТ: DVM R520 Digital Video Manager & Pro-Watch 4.2 Corporate Edition
Сети и протоколы связи: BACnet, LON, Ethernet
