Информация о проекте:

Период реализации: 2022–2024

Объект: Многофункциональное здание «Central Hub» (48 993 м²) в составе комплекса TwentyOne.

Место реализации: г. Вена, Автрия

Уровень цены по контракту: $3M+

Ключевые участники проекта:

• Конечный пользователь: S87D Immobilienentwicklung GmbH & Co KG (Bondi Consult)
• Заказчик: Bacon Gebäudetechnik GmbH
• BMS интегратор: AVA3I

Объем поставки:

1. E&A: Электрооборудование и Автоматизация систем ОВиК и освещения, система обнаружения угарного газа (CO), система автоматизации дымоудаления.
2. Услуги: Проектирование, поставка, пусконаладка

Описание проекта:

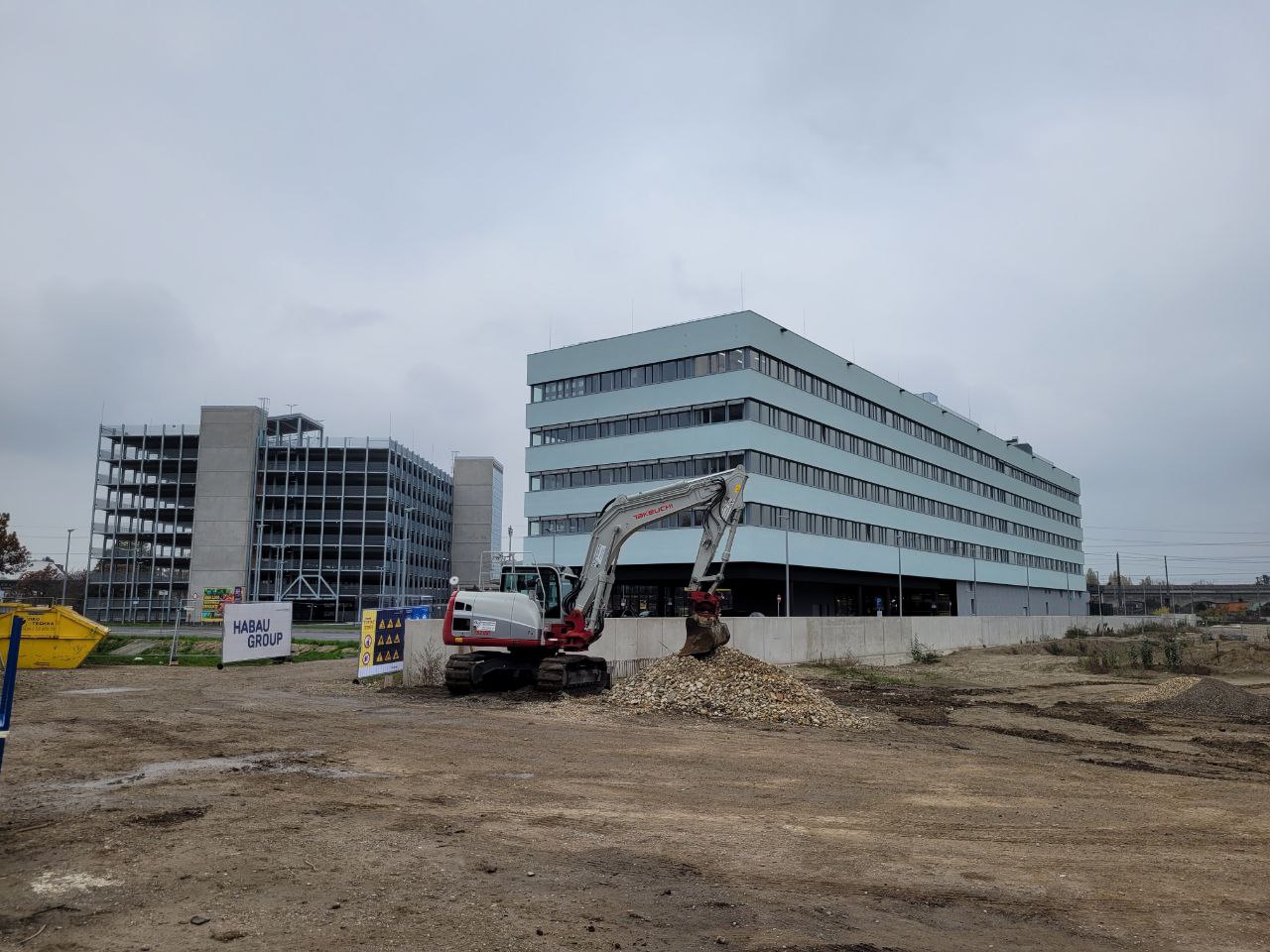

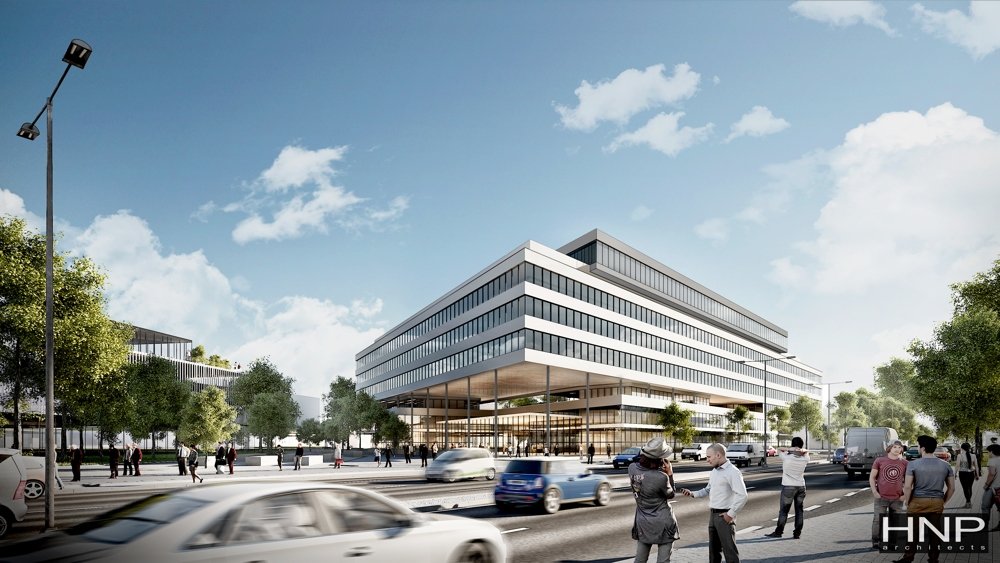

Центральный комплекс расположен на участке площадью 9 800 м². Здание имеет 7 этажей, 2 подземных уровня и парковку более чем на 100 автомобилей. Общая площадь здания составляет около 48 993 м².

В здании предусмотрены современные офисы, коворкинги, переговорные комнаты, лаборатории, конференц-залы и учебные помещения, магазины и выставочные пространства. Первый этаж может использоваться под магазины, шоурумы и выставочные зоны.

Для решения задачи автоматизации было выбрало решение от компании SIEMENS

Моя роль:

Руководитель проекта с ответственностью за объем поставки, соблюдение сроков и финансовый результат проекта.

Команда проекта:

• 2 инженера-проектировщика электрооборудования и автоматизации (электрические схемы, схемы подключения, технические спецификации, кабельные журналы и т. д.)
• 2 инженера программиста пусконаладчика
• Функциональный менеджер (закупки и логистика)

Субподрядные организации:

• Compact Electric GmbH;
• Siemens AG Oesterreich;
• EAP electric GmbH, STEINEL Austria GmbH, BMS GmbH;
• Agnosys GmbH;
• Oppermann-Regelgeräte GmbH.

Tехническое описание:

Проект Central HUB включает:

Электрооборудование и автоматизация:

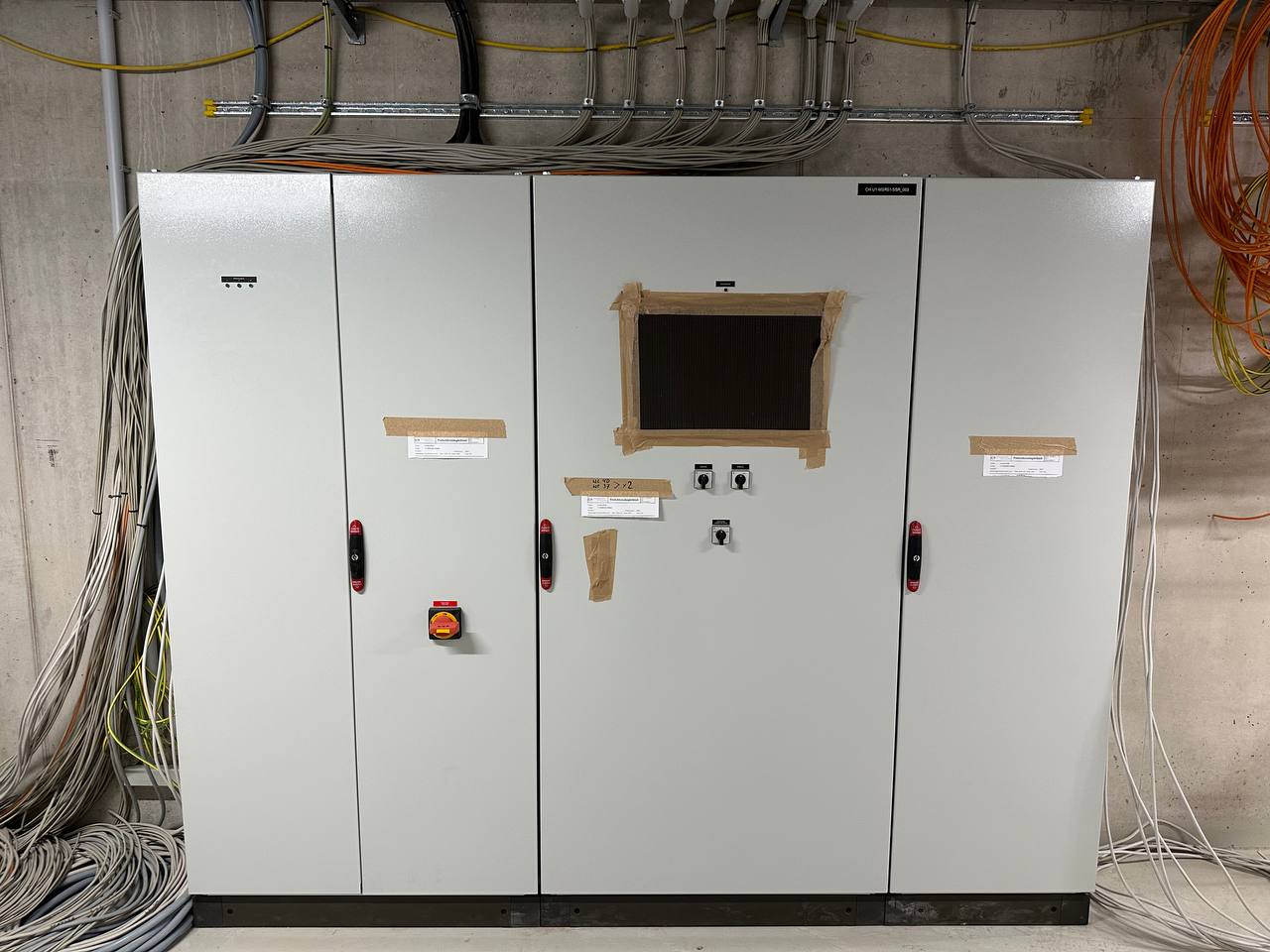

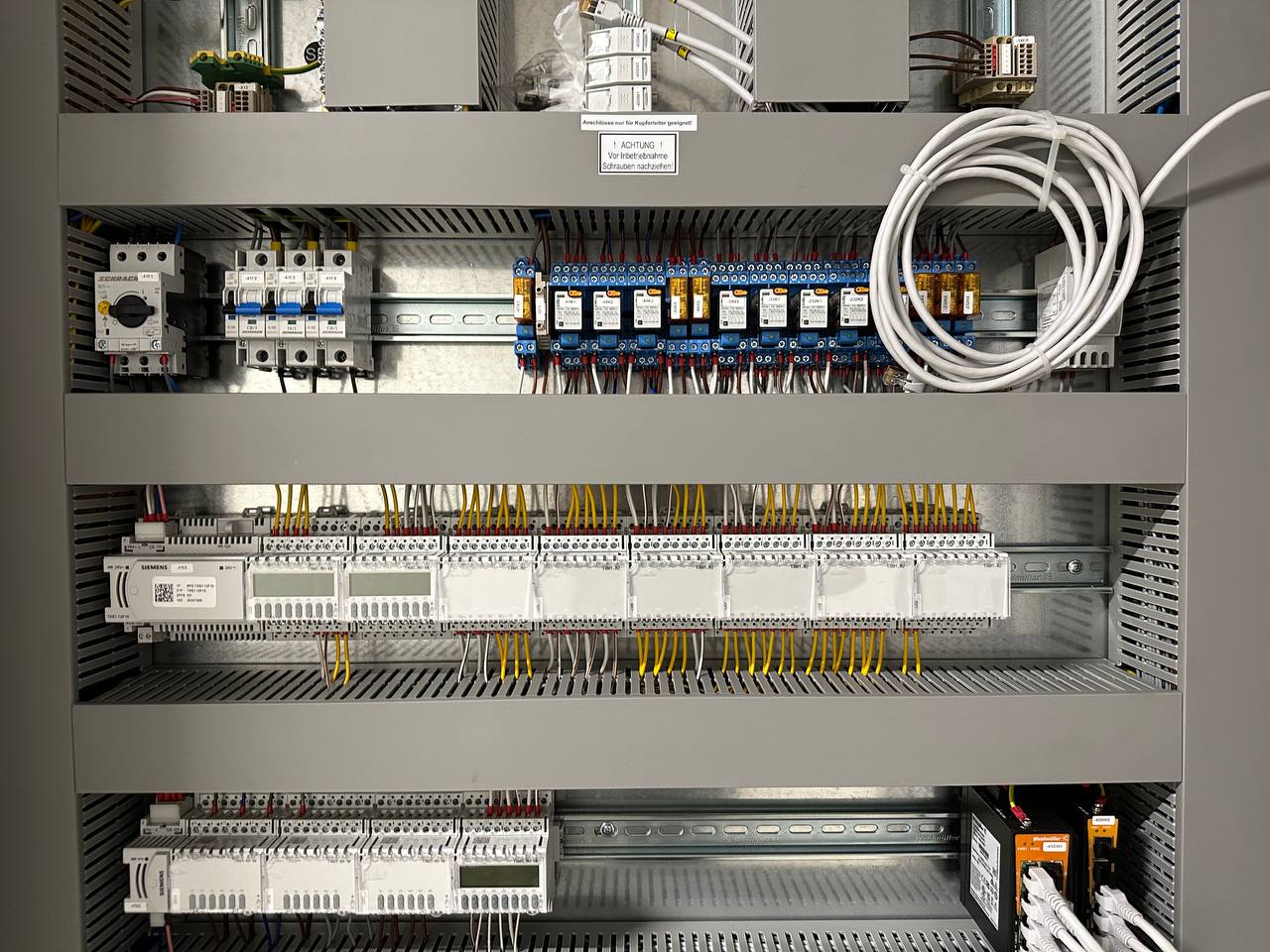

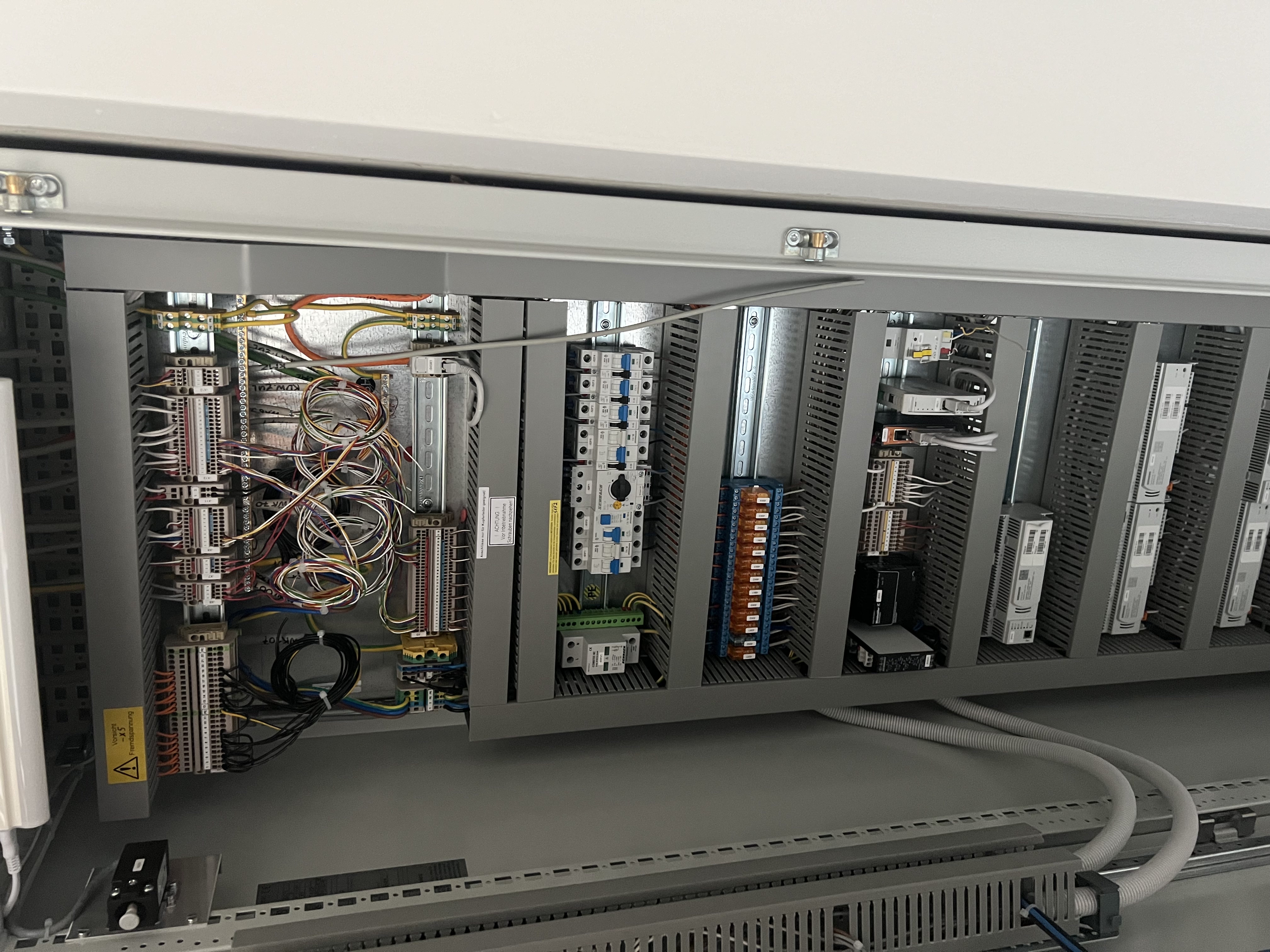

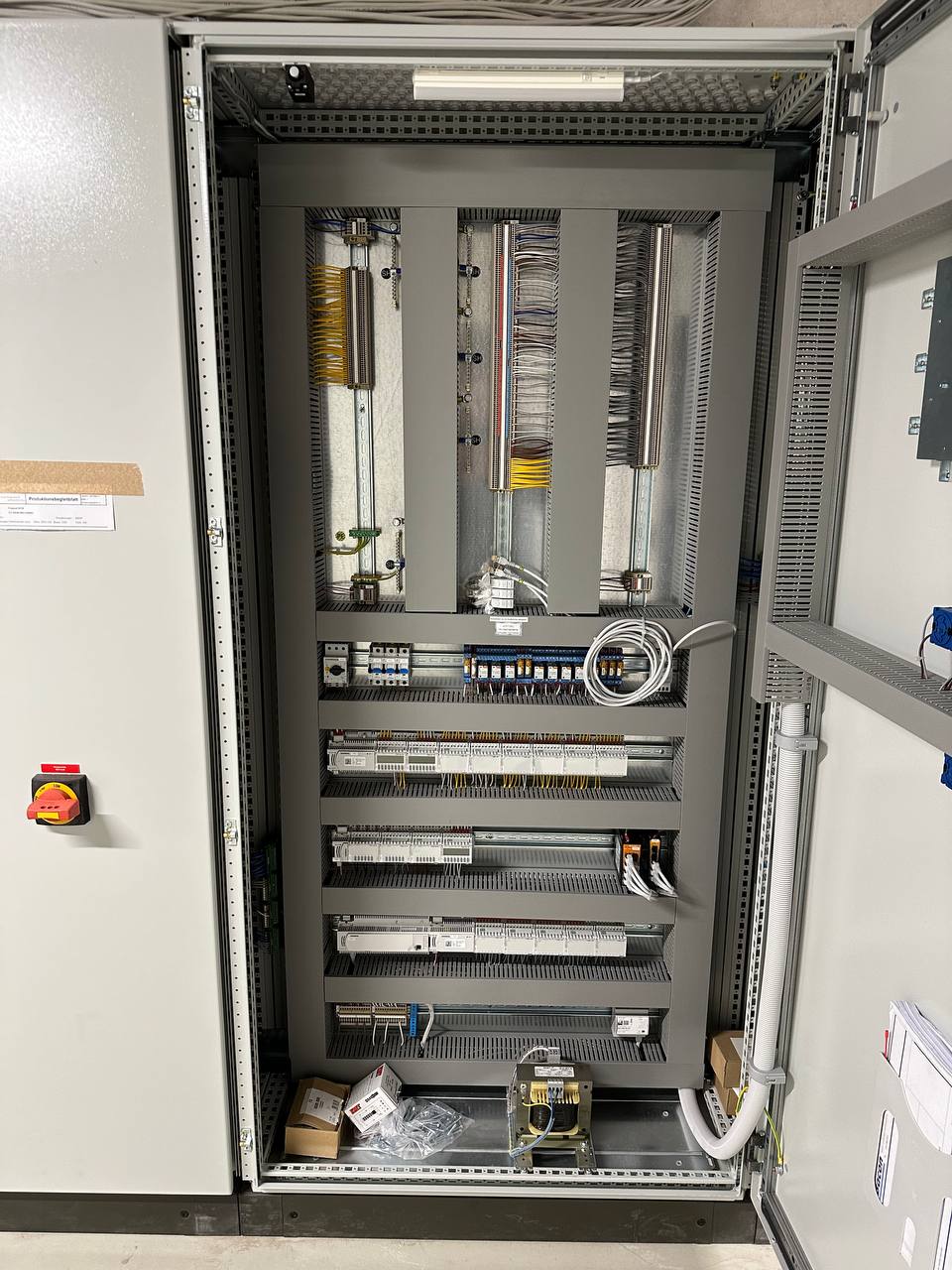

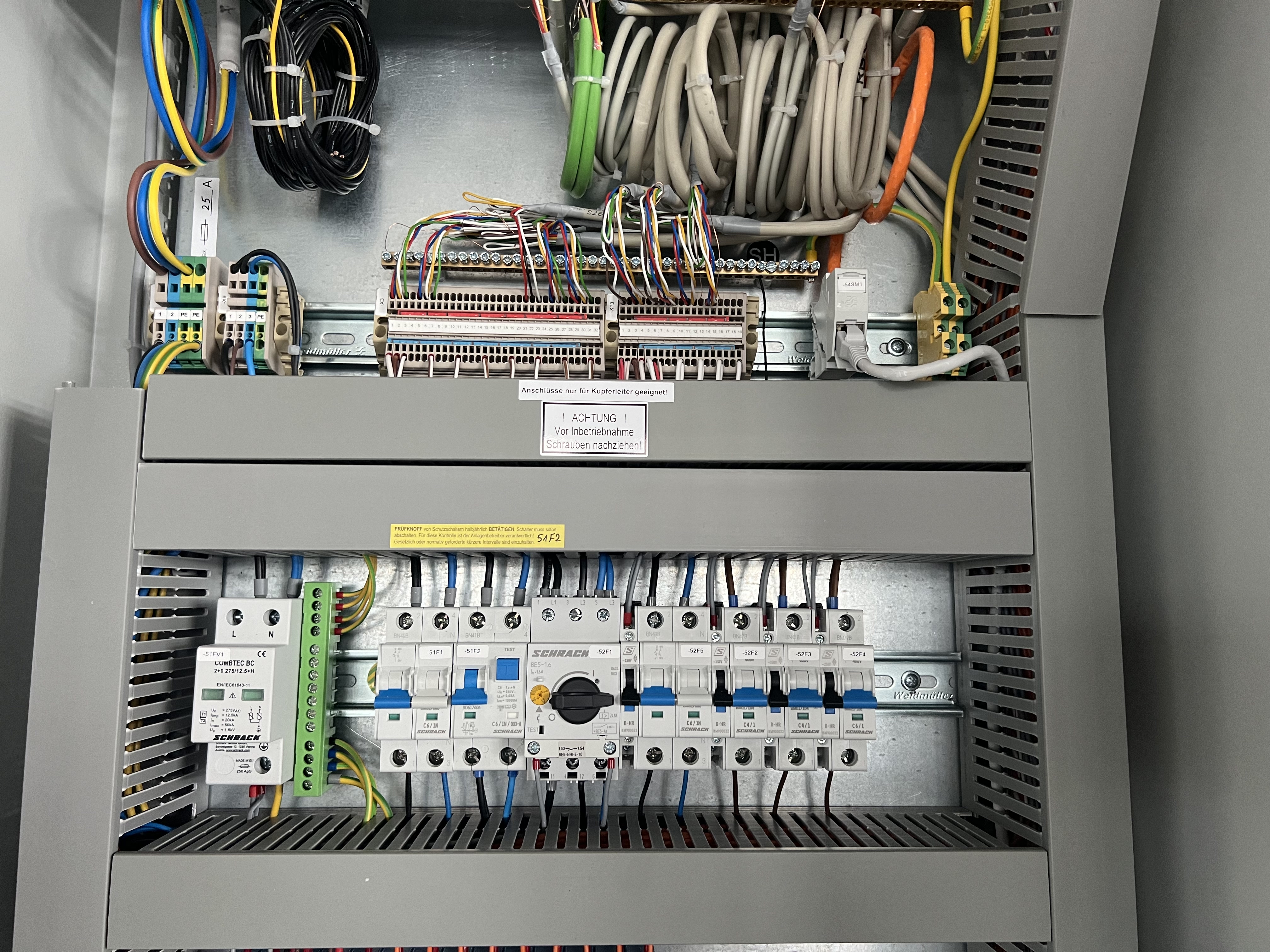

• Панели DDC (Direct Digital Control)

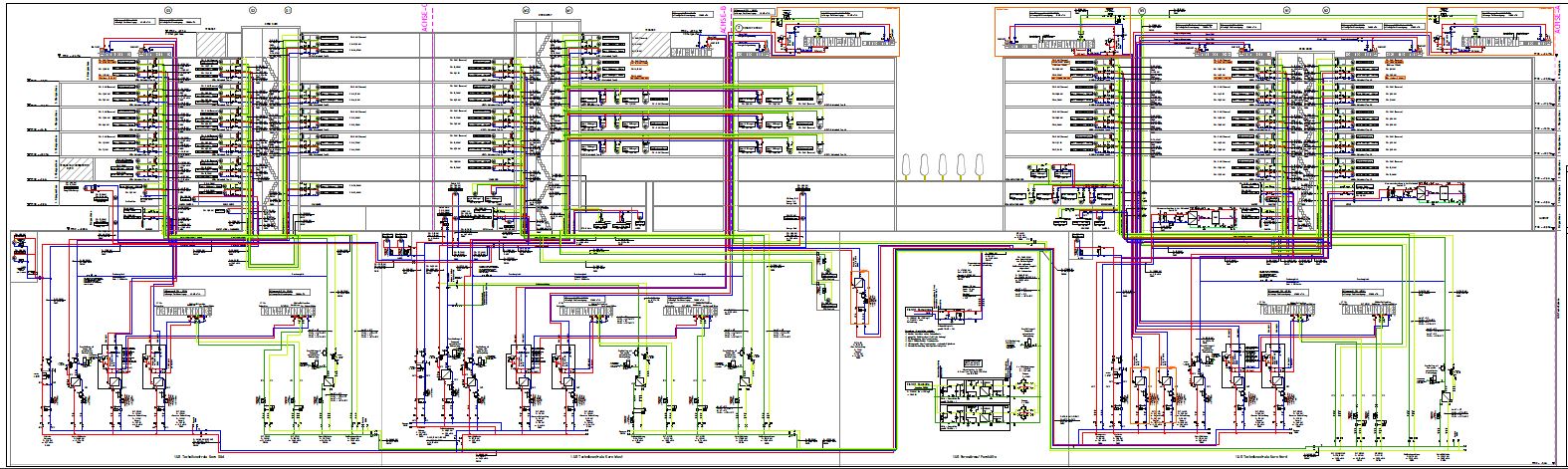

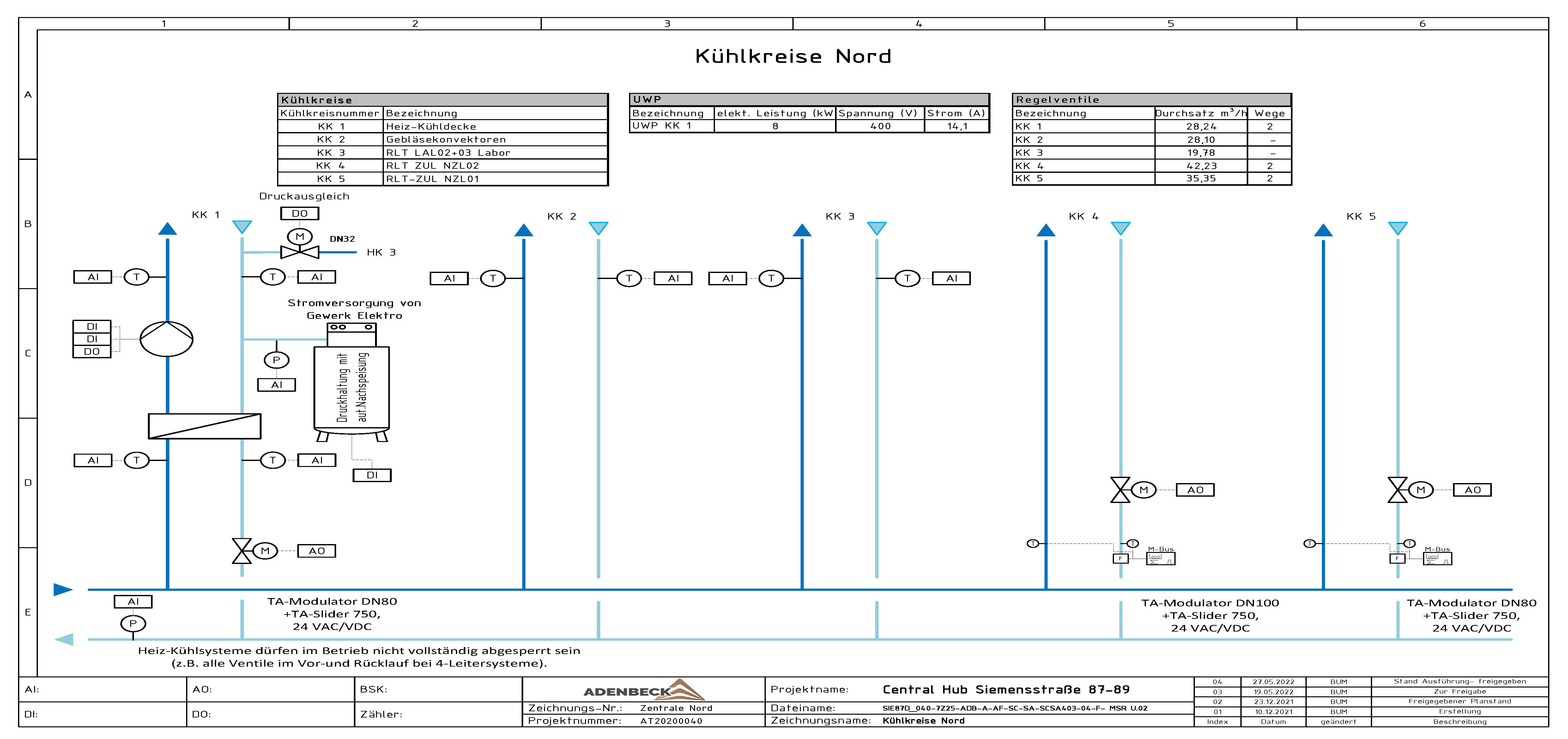

• Автоматизация инженерных систем (AA)

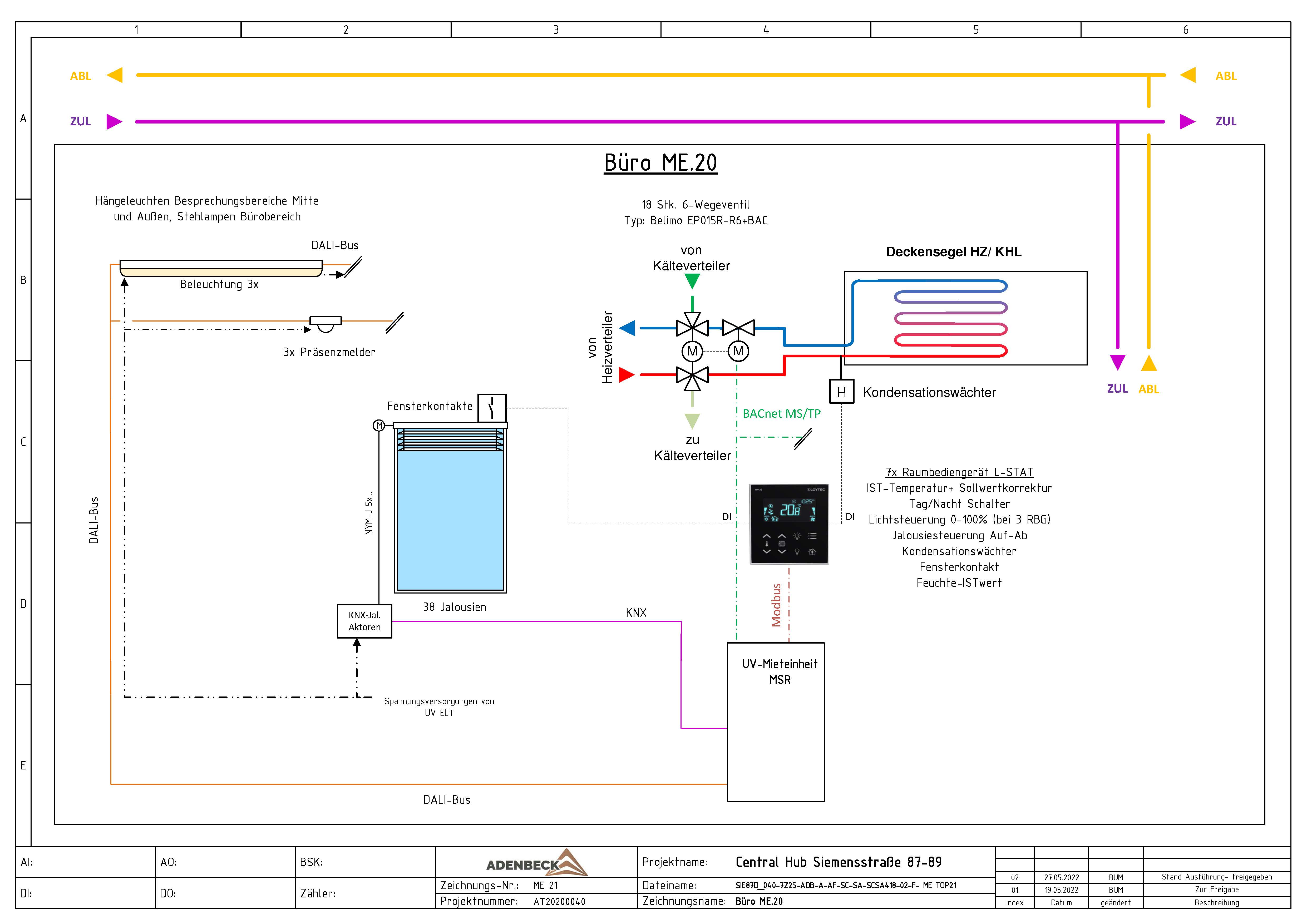

• Комнатная автоматизация (RA)

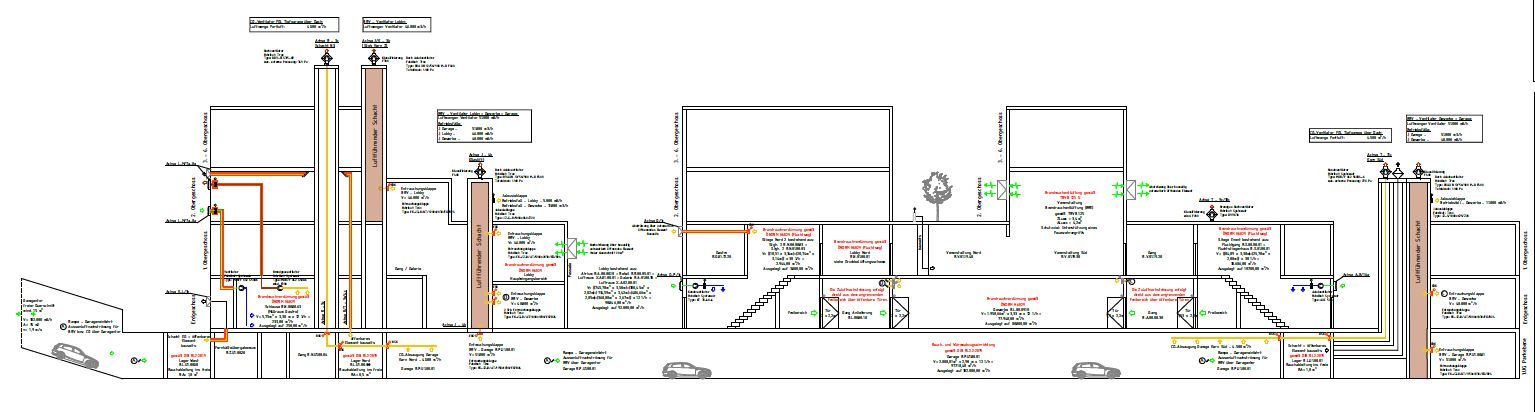

• Система дымоудаления / противодымной вентиляции (BRV)
• Система контроля и сигнализации CO
• Система диспетчеризации и управления зданием (BMS)
• Полевые устройства и КИП

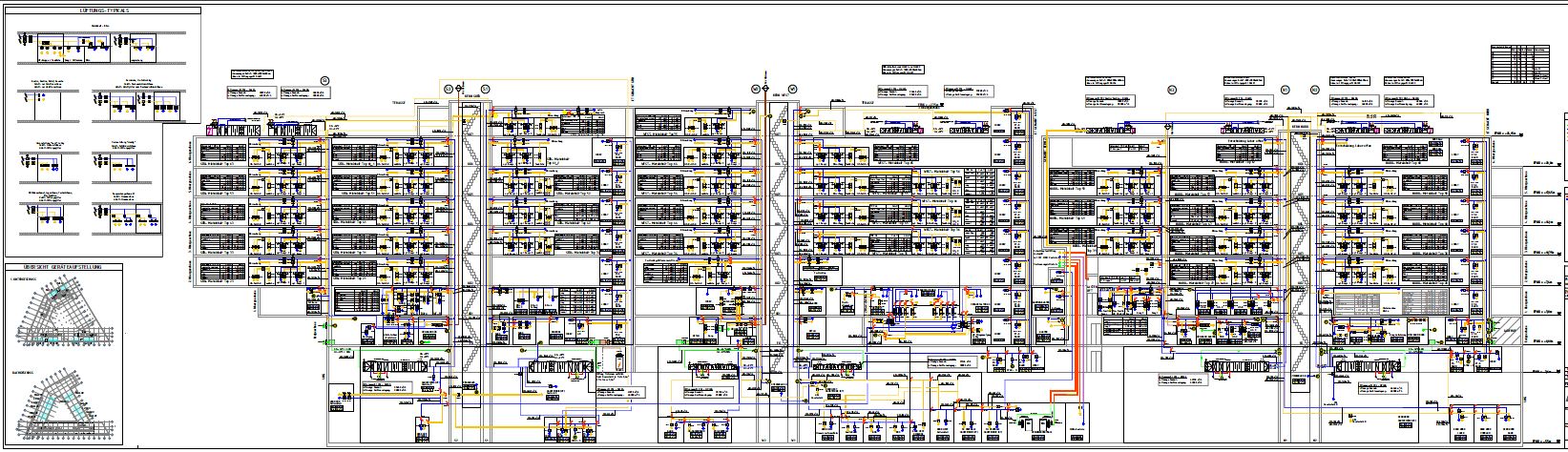

Техническое решение по автоматизации / Архитектура системы

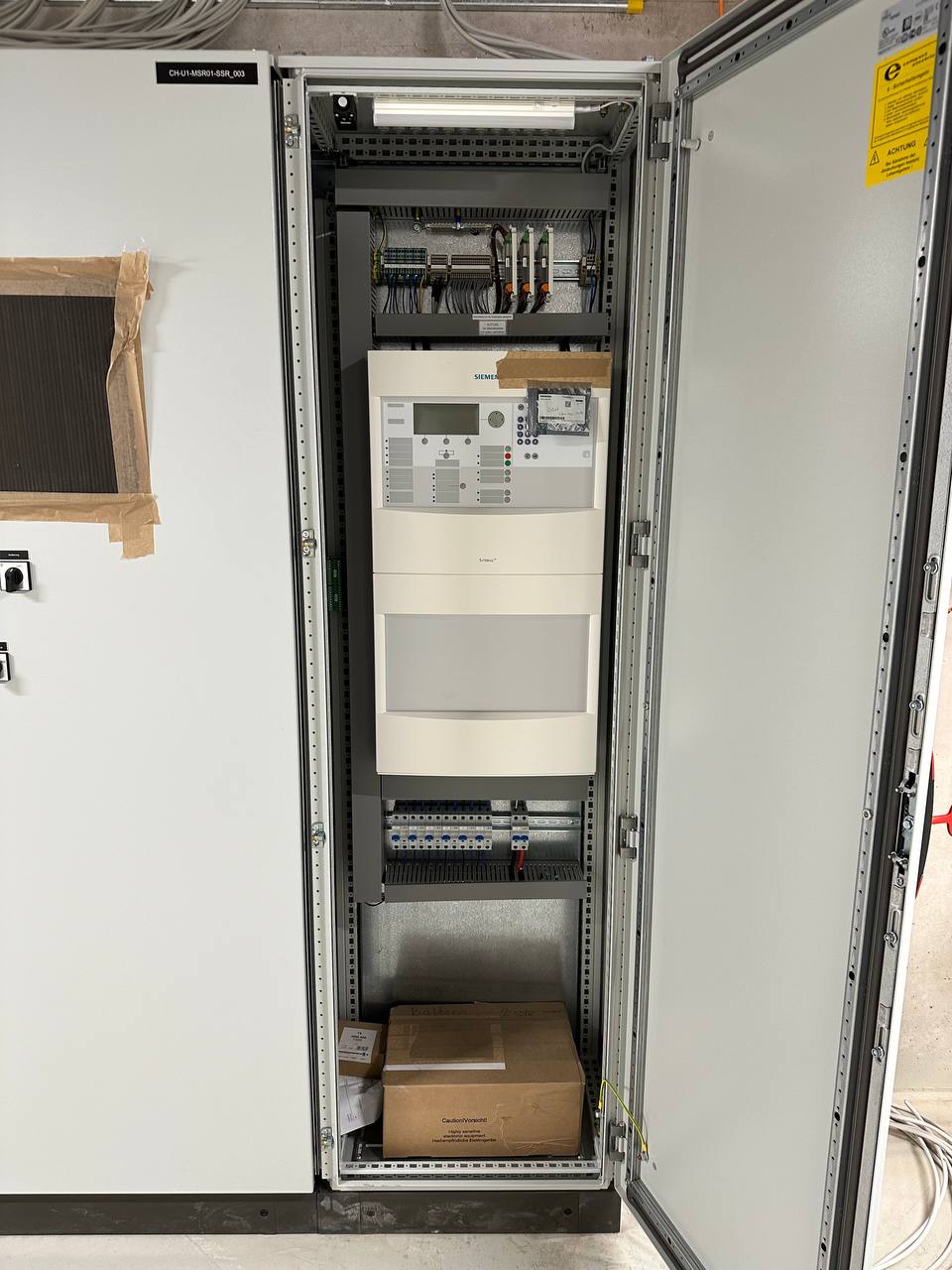

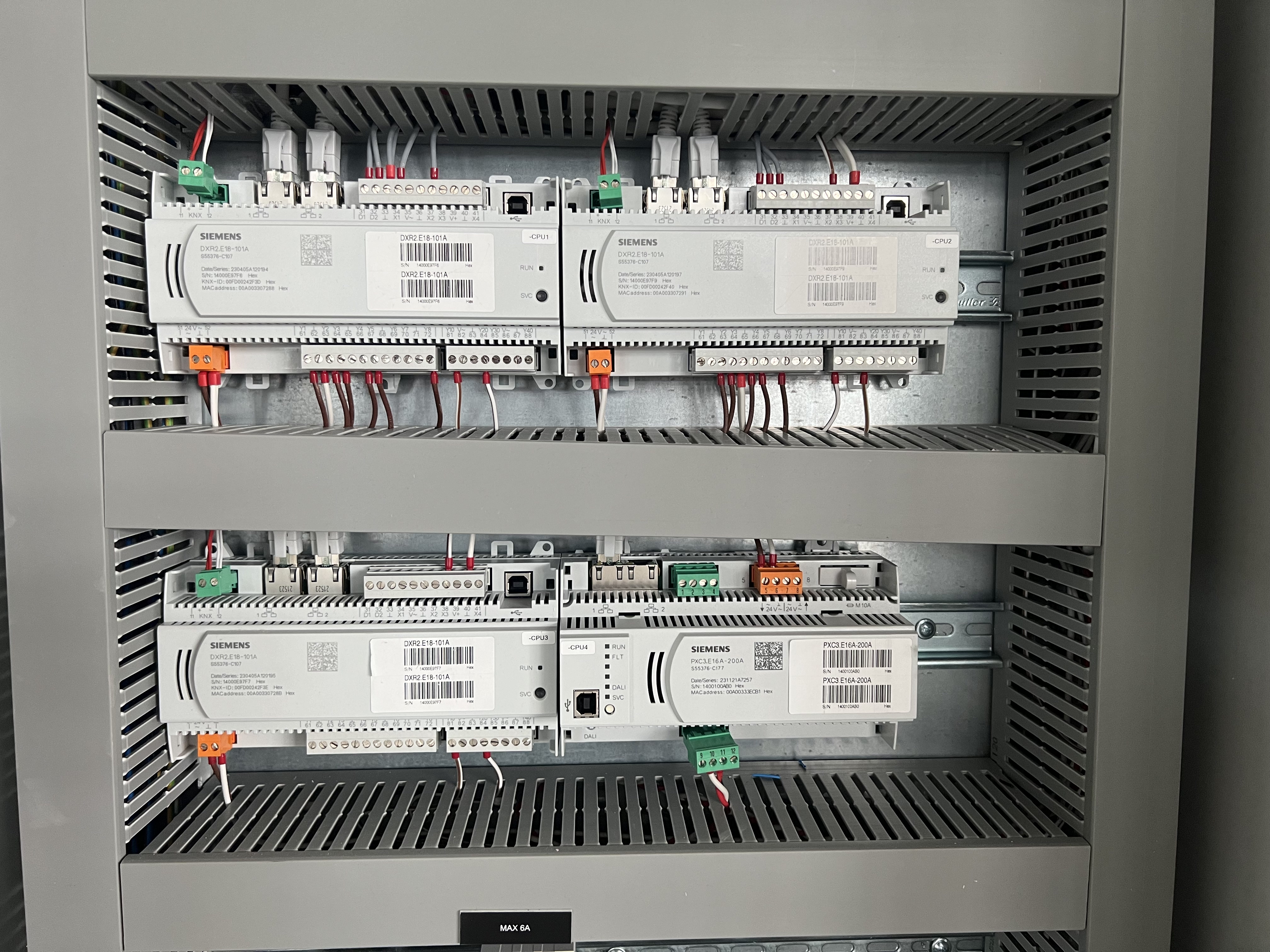

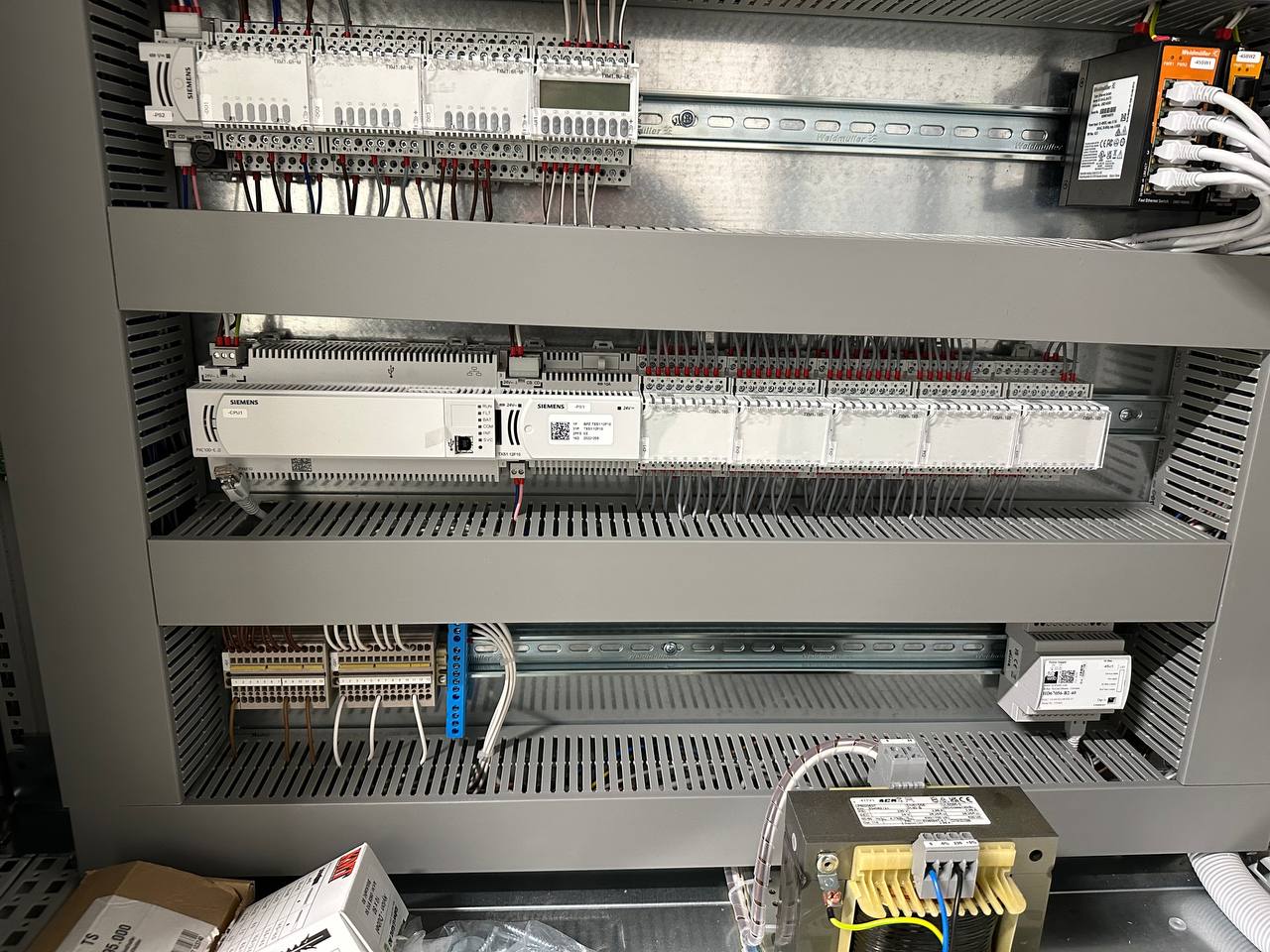

• Центральное оборудование: Siemens Desigo™ PXC, PXC3.E,DXR2.E, Siemens Sinteso FC2040, Siemens SINAMICS G120P
• Система HMI: Siemens Desigo CC
• Система автоматизации дымоудаления: Agnosys Controller BRC, AGNOSYS Serie F BR
• Сети и протоколы связи: BACnet/IP, Modbus-RTU, KNX, DALI, MBus, BusRing

Фотогалерея проекта:
