Информация о проекте:

Период реализации: 2010–2012

Объект: Череповецкий металлургический комбинат. Сталеплавильное производство. Конвертерный цех. Отделение разливки стали. Установки доводки металла 1,2,3

Место реализации: Череповец, Россия

Уровень цены по контракту: $1M+

Ключевые участники проекта:

• Конечный пользователь: Северсталь
• Заказчик: Северсталь
• EPC-подрядчик: Siemens VAI
• Проектная организация: Северсталь-Проект
• Системный интегратор: Siemens VAI

Объем поставки:

1. Электрооборудование и автоматизация: Система уровня2 (технологический процесс), система SCADA/HMI, система PLC, полевые КИП, кабели и монтажные материалы
2. Услуги: Проекетирование, производство оборудования, разработка прикладного программного обеспечения, заводские приемочные испытания (FAT), монтаж и пусконаладка, приемочные испытания на объекте (SAT), сдача системы заказчику

Описание проекта:

В рамках реализации программы по увеличению объемов производства стали возникла необходимость модернизации программного и технического обеспечения существующих (АСУ ТП).

Новая АСУ ТП должна соответствовать современным требованиям по надежности, производительности, масштабируемости и информационной безопасности. Внедрение новой системы позволит увеличить пропускную способность УДМ № 1–3, повысить качество выпускаемой продукции, обеспечить стабильность и эффективность технологического процесса, сократить время простоев оборудования, а также улучшить условия труда технологического и эксплуатационного персонала.

Для решения этой задачи «Северсталь» выбрала решение компании Siemens VAI Metals Technologies, которое включало модернизацию существующего оборудования и внедрение современной системы автоматизации.

Моя роль:

Руководитель проекта с ответственностью за объем поставки, соблюдение сроков и финансовый результат проекта.

Команда проекта:

• 2 инженера-разработчика прикладного программного обеспечения (PLC, SCADA и базы данных)
• 2 инженера-проектировщика электрооборудования и автоматизации (электрические схемы, схемы подключения, технические спецификации, кабельные журналы и т. д.)
• 3 функциональных менеджера (коммерческие вопросы, закупки и логистика, юридическое сопровождение)

Субподрядные организации:

• Шкафы PLC — FEAG Sangerhausen GmbH
• Клапаны — ООО ПНФ «ЛГ Автоматика»
• Экспертиза промышленной безопасности — АНО «Союзэкпертиза»
• ИБП — ООО « Клорайд Рус»
• Монтажные работы электрика и автоматика — ООО «СЗТЦ «Норма»

Tехническое описание:

Проект “Северсталь Установка доводки металла 1-3” включал:

Электрооборудование и автоматизация:

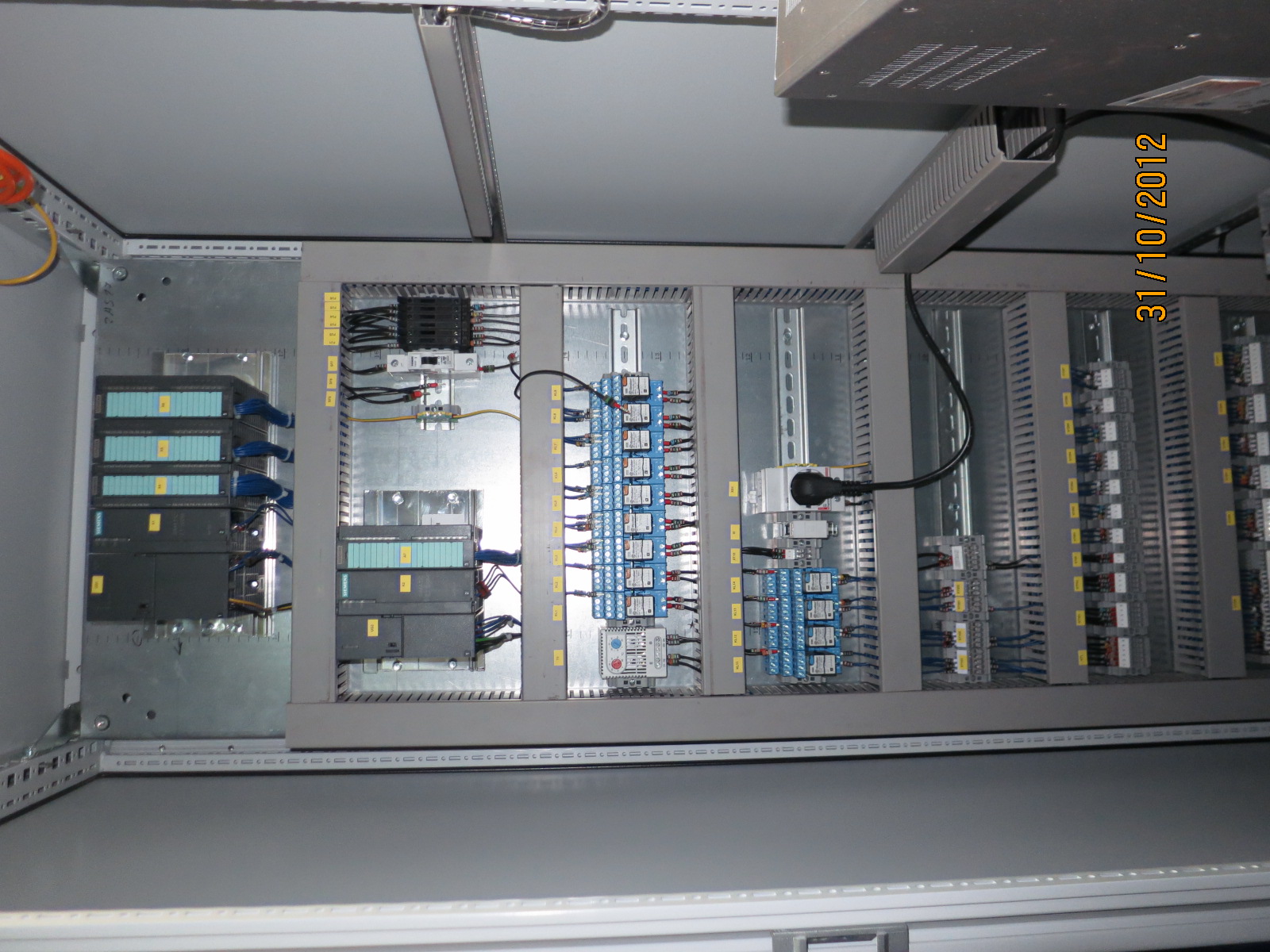

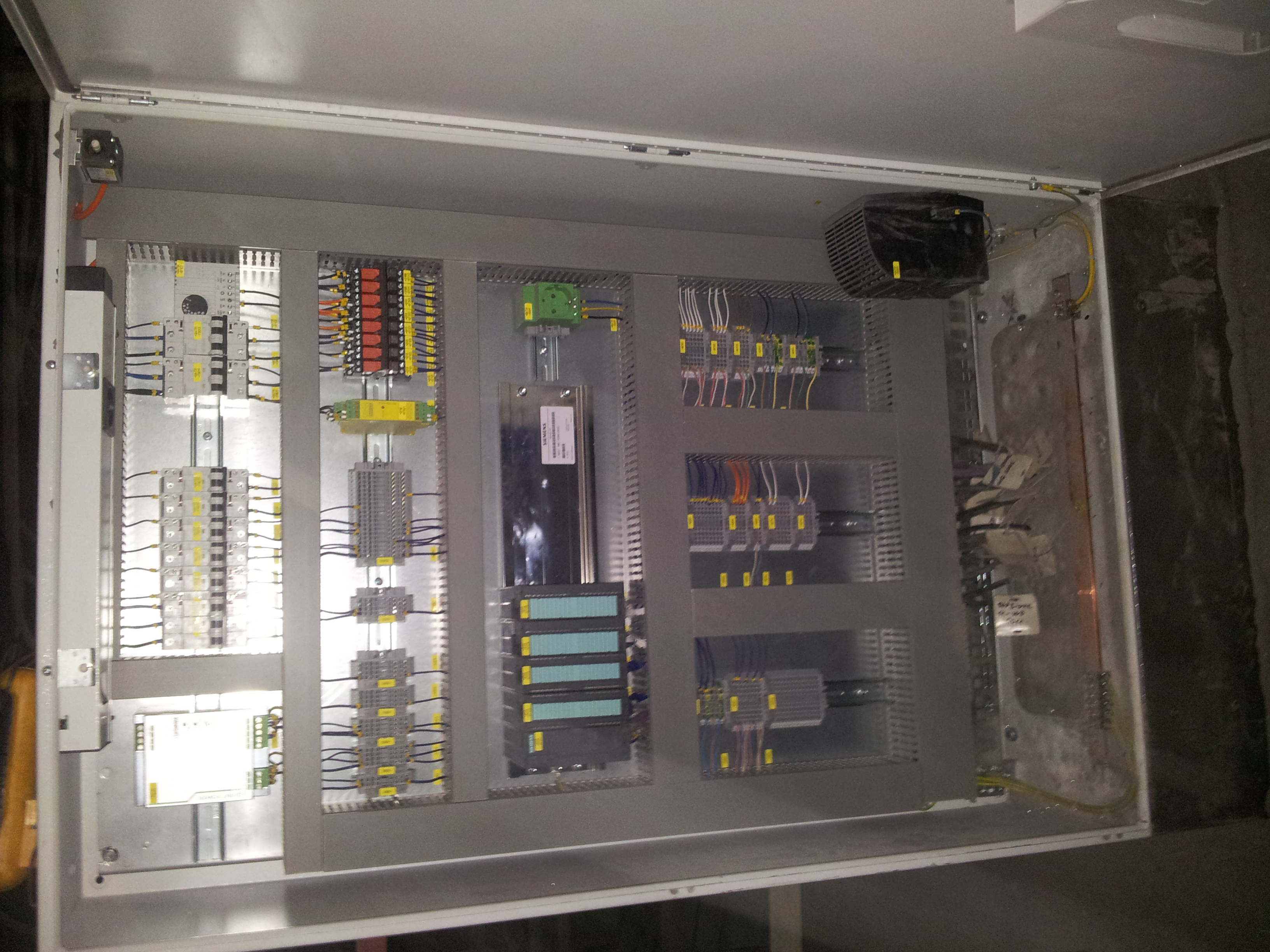

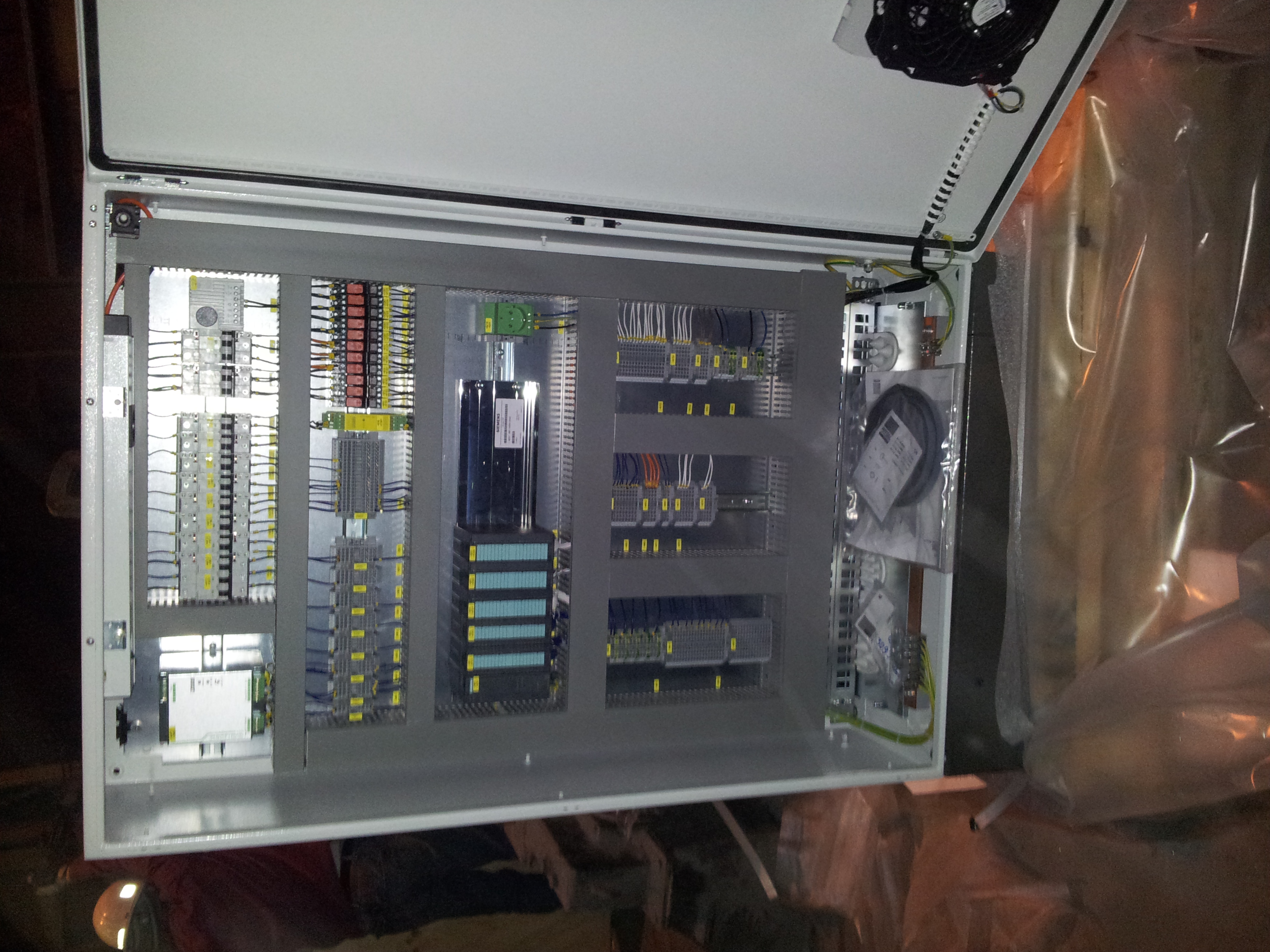

• Шкафы ПЛК
• Система SCADA/HMI
• Система оптимизации технологического процесса Уровень 2
• Полевые устройства и КИП

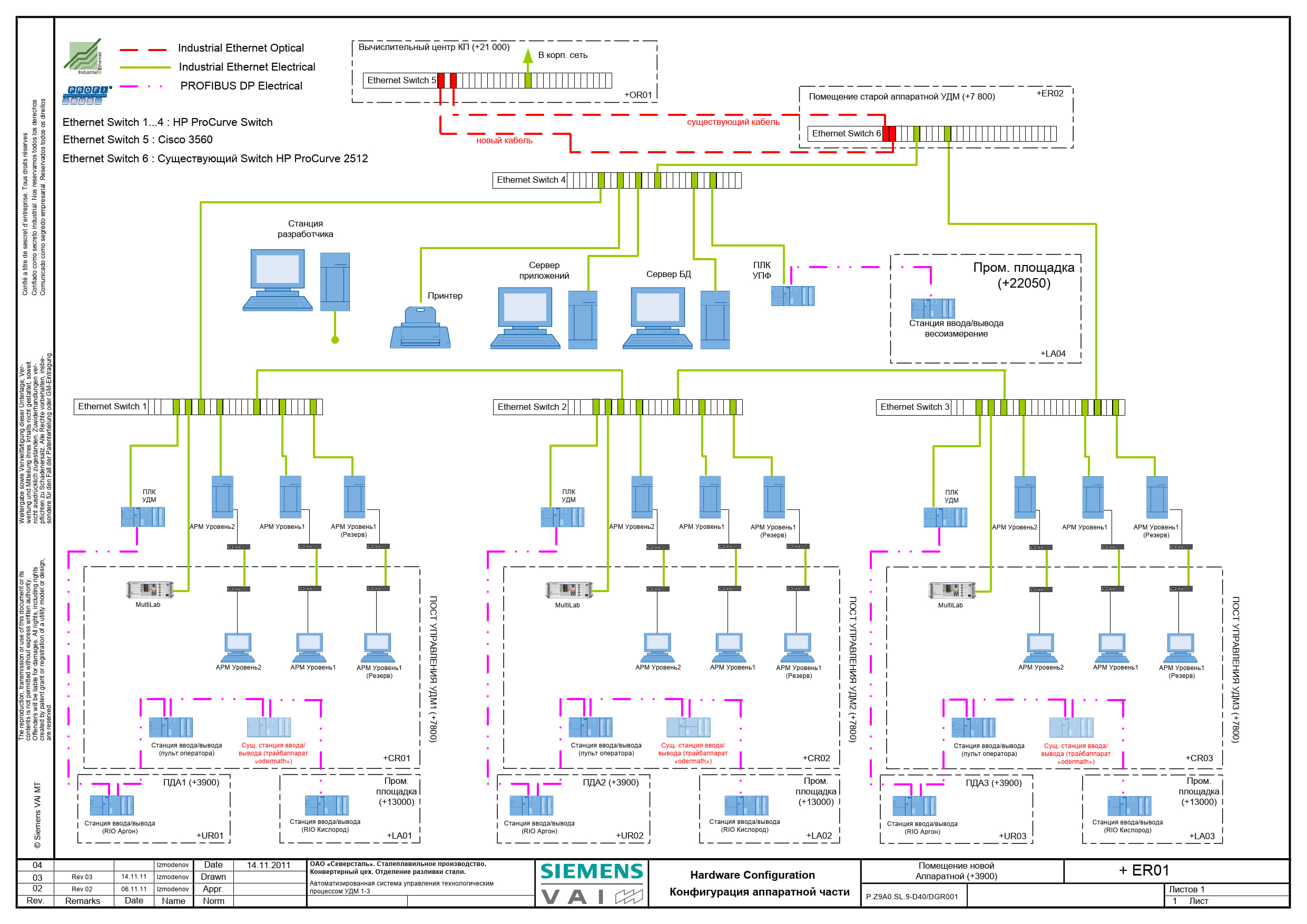

Техническое решение по автоматизации / Архитектура системы

• Уровень полевого управления: PLC SIMATIC S7-300 (CPU 315-2DP), Multi-Lab III
• SCADA/HMI: Серверы(2шт) HMI, основная и резервная рабочая станция, WinCC V7.0, SIMATIC NET IE SOFTNET-S7
• Уровень 2: Сервер БД+ Станции оператора (3 шт) прикладное ПО SVAI, локальная база данных Oracle 10g Standard Edition One (данные по плавкам + технико-технологические параметры УДМ)
• Уровень ERP: отсутствует
• Сети и протоколы связи: Industrial Ethernet, PROFIBUS DP

Фотогалерея проекта:
