SIE01

Северсталь Сортовой завод Балаково (Mini-Mill). Поставка части оборудования электросталеплавильного цеха

Электрооборудование и система автоматизации сталеплавильного цеха мини-завода (Склад металлолома, шахтная дуговая сталеплавильная печь (ДСП), установка печь-ковш (УПК), Система обеспыливания, Машина непрерывного литья заготовок (МНЛЗ). Проектирование, поставка и пусконаладка

Информация о проекте:

Период реализации: 2009–2014

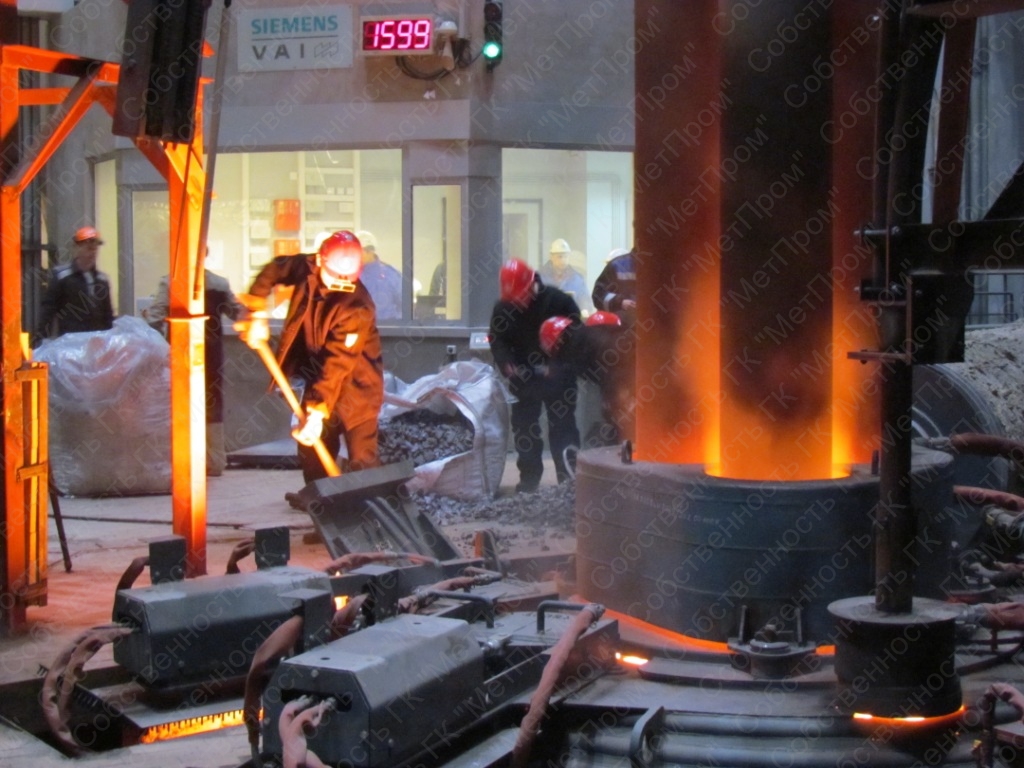

Объект: Северсталь Сортовой завод Балаково (Mini-Mill). Электросталеплавильный цех.

Место реализации: Балаково, Россия

Уровень цены по контракту: $3M+

Ключевые участники проекта:

Конечный пользователь: Северсталь
Заказчик: Северсталь
Генеральный подрядчик: ШТРАБАГ
EPC-подрядчик: Siemens VAI
Проектная организация: Северсталь-Проект
Системный интегратор: Siemens VAI

Объем поставки:

Электрооборудование и автоматизация: система Уровня2 - Технологическая оптимизация, система SCADA/HMI, система PLC, ЩСУ 0,4кВ, УПП 10кВ, полевые КИП
Услуги: Проекетирование, производство оборудования, разработка прикладного программного обеспечения, заводские приемочные испытания (FAT), пусконаладка, приемочные испытания на объекте (SAT), сдача системы заказчику.

Описание проекта:

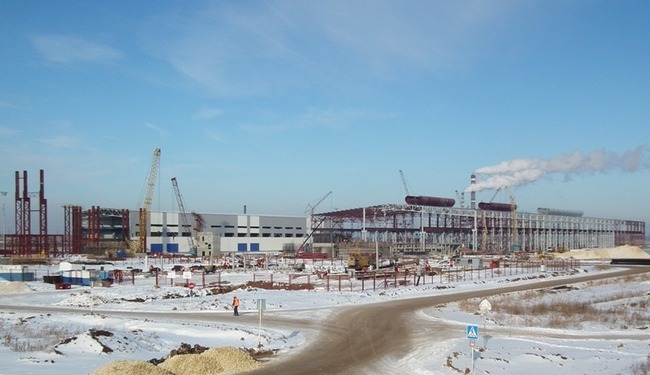

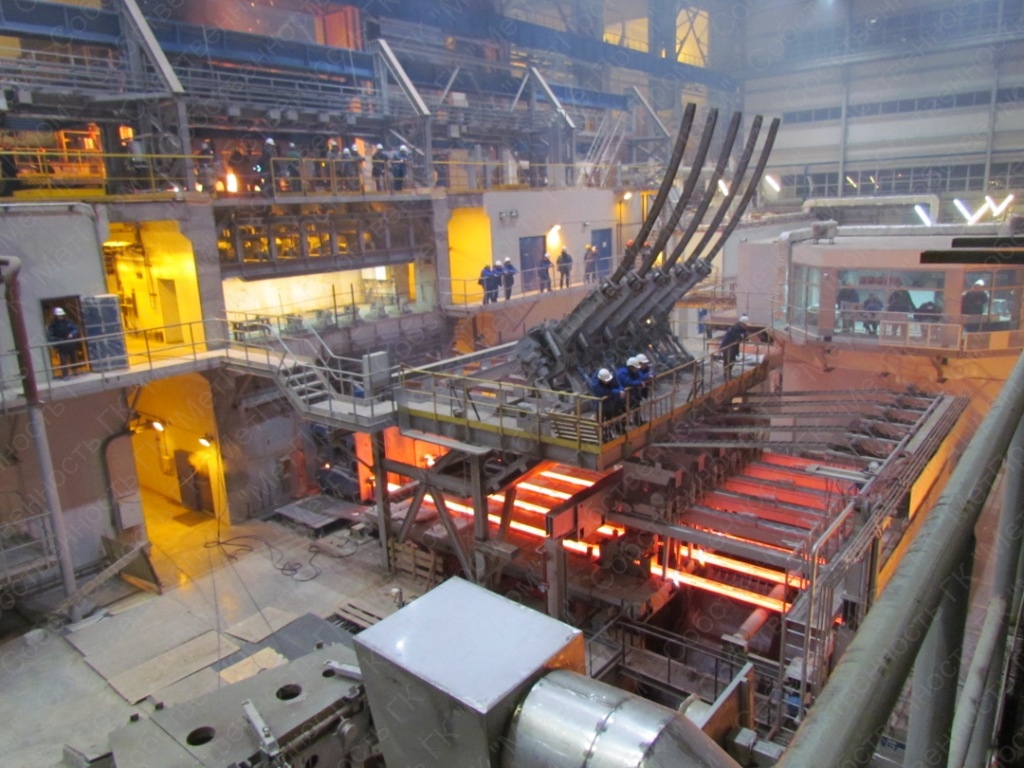

Целью проекта Северстали является строительство современного мини-металлургического завода мощностью 1 млн тонн сортового проката в год, ориентированного преимущественно на удовлетворение потребностей строительной отрасли.

Для решения этой задачи «Северсталь» выбрала решение компании Siemens VAI Metals Technologies

Проект был разделен на две основные части:

Зона ответственности штаб-квартиры: технологическое оборудование.
Зона ответственности локального офиса в России: электрическая часть и автоматизация, а также технологическая часть системы газоочистки.

Моя роль:

Технический руководитель проекта (TPM) по Электрике и Автоматике (E&A) с ответственностью за объем поставки, соблюдение сроков и финансовый результат пакета.

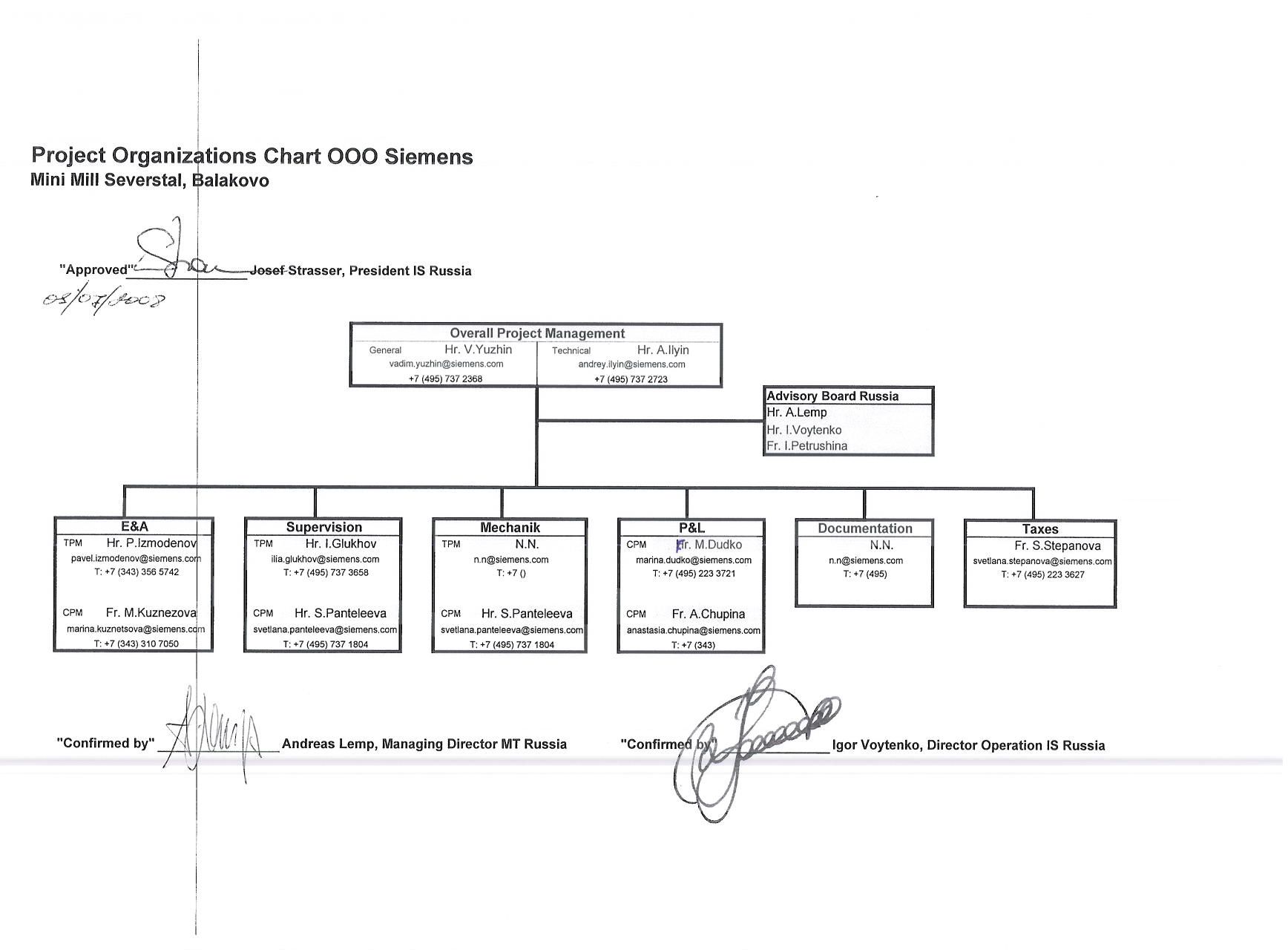

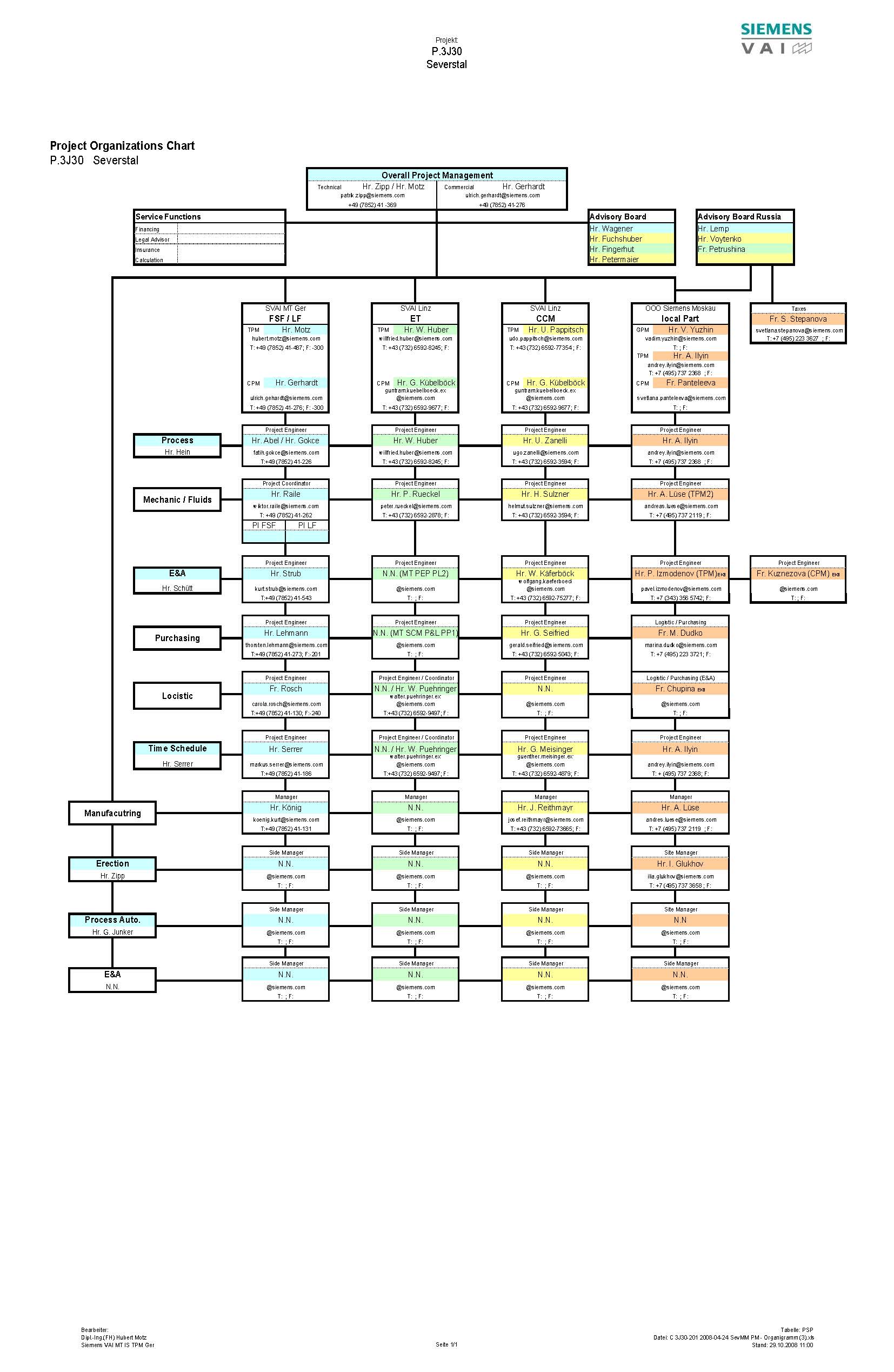

Команда проекта:

8 инженеров-разработчиков прикладного программного обеспечения (PLC, SCADA, Уровень2)
4 инженера-проектировщика электрооборудования и автоматизации (электрические схемы, схемы подключения, технические спецификации, кабельные журналы и т. д.)
3 функциональных менеджера (коммерческие вопросы, закупки и логистика, юридическое сопровождение)
1 администратор проекта
1 руководитель работ на площадке по E&SA

Субподрядные организации:

Шкафы PLC, ЩСУ 0,4 кВ — RHG Gmbh, FEAG GmbH, ООО Аватри
Шкафы УПП 10 кВ - Солкон Индастриз ЛТД
Компьютеры, Серверы, коммутаторы, ИБП - ООО Лангарден

Tехническое описание:

Проект включает:

Электрооборудование и автоматизация:

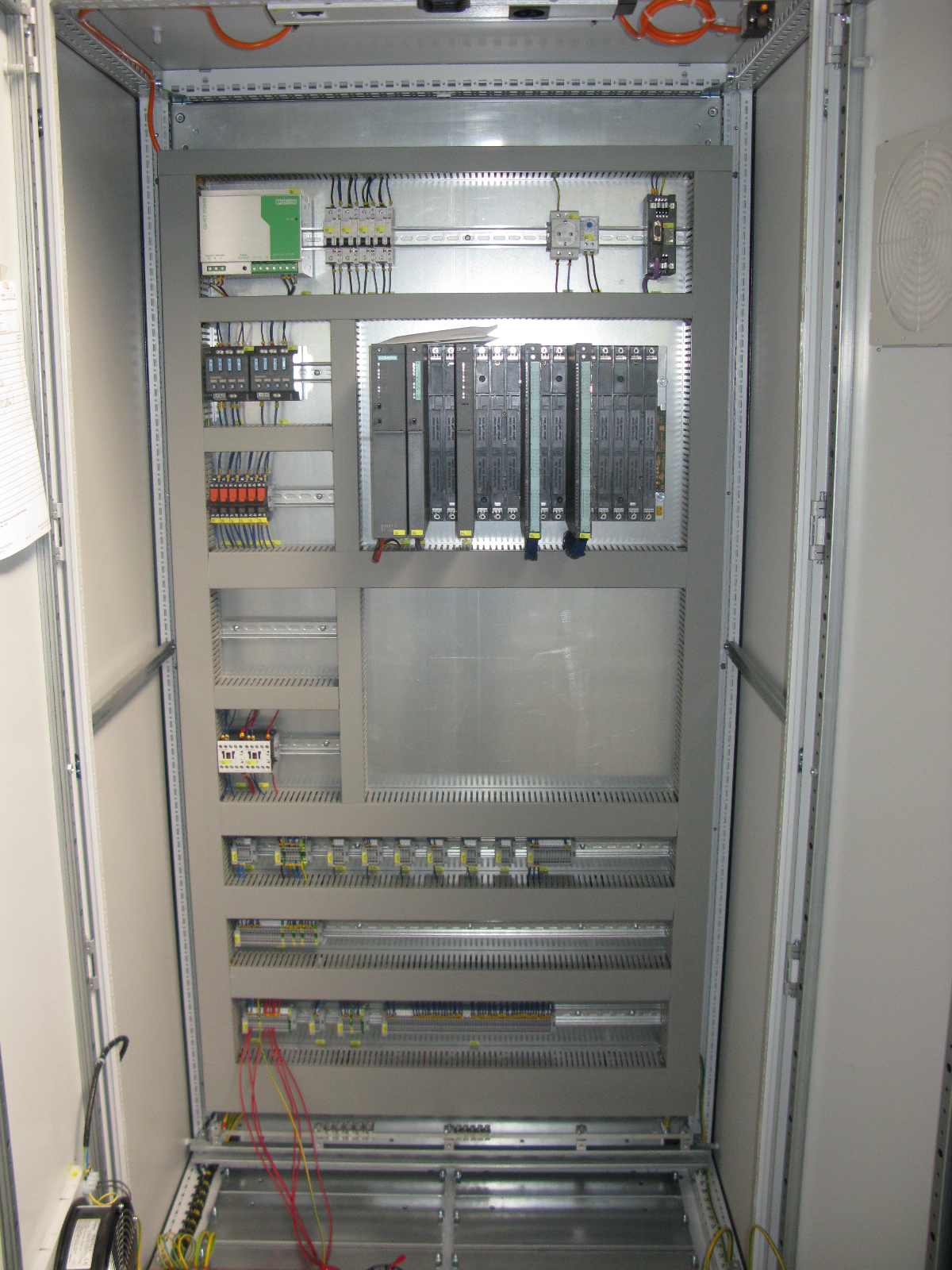

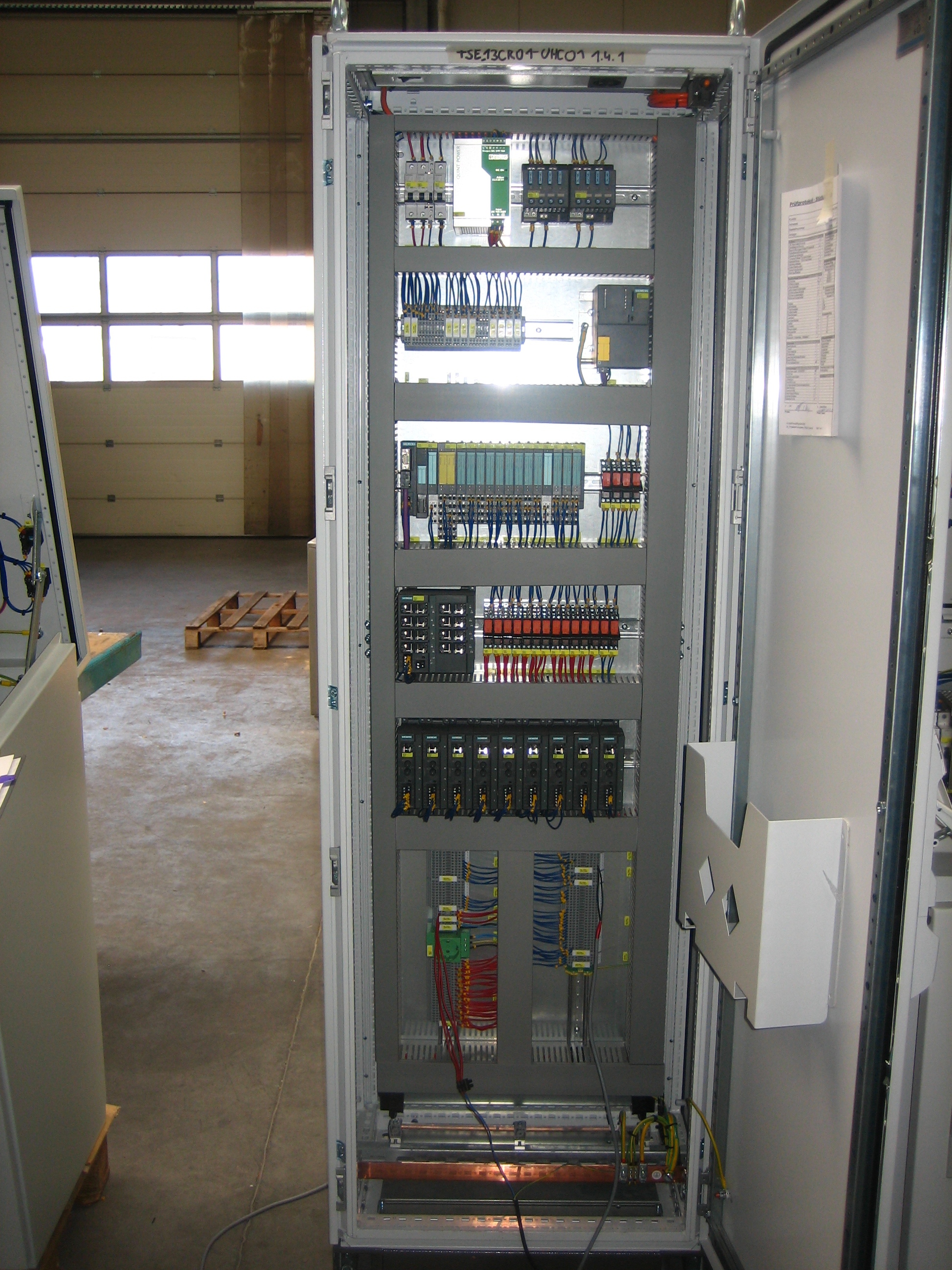

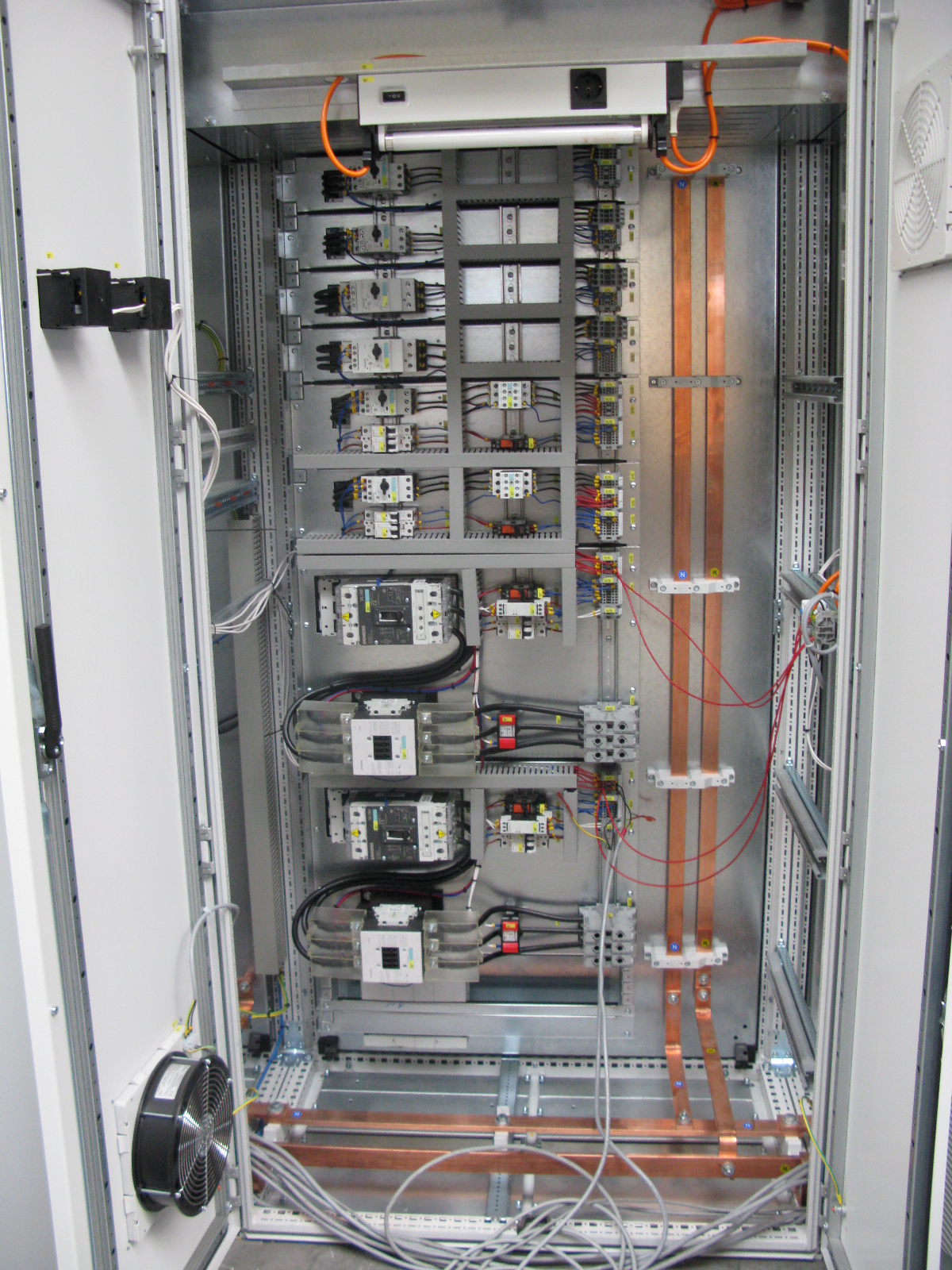

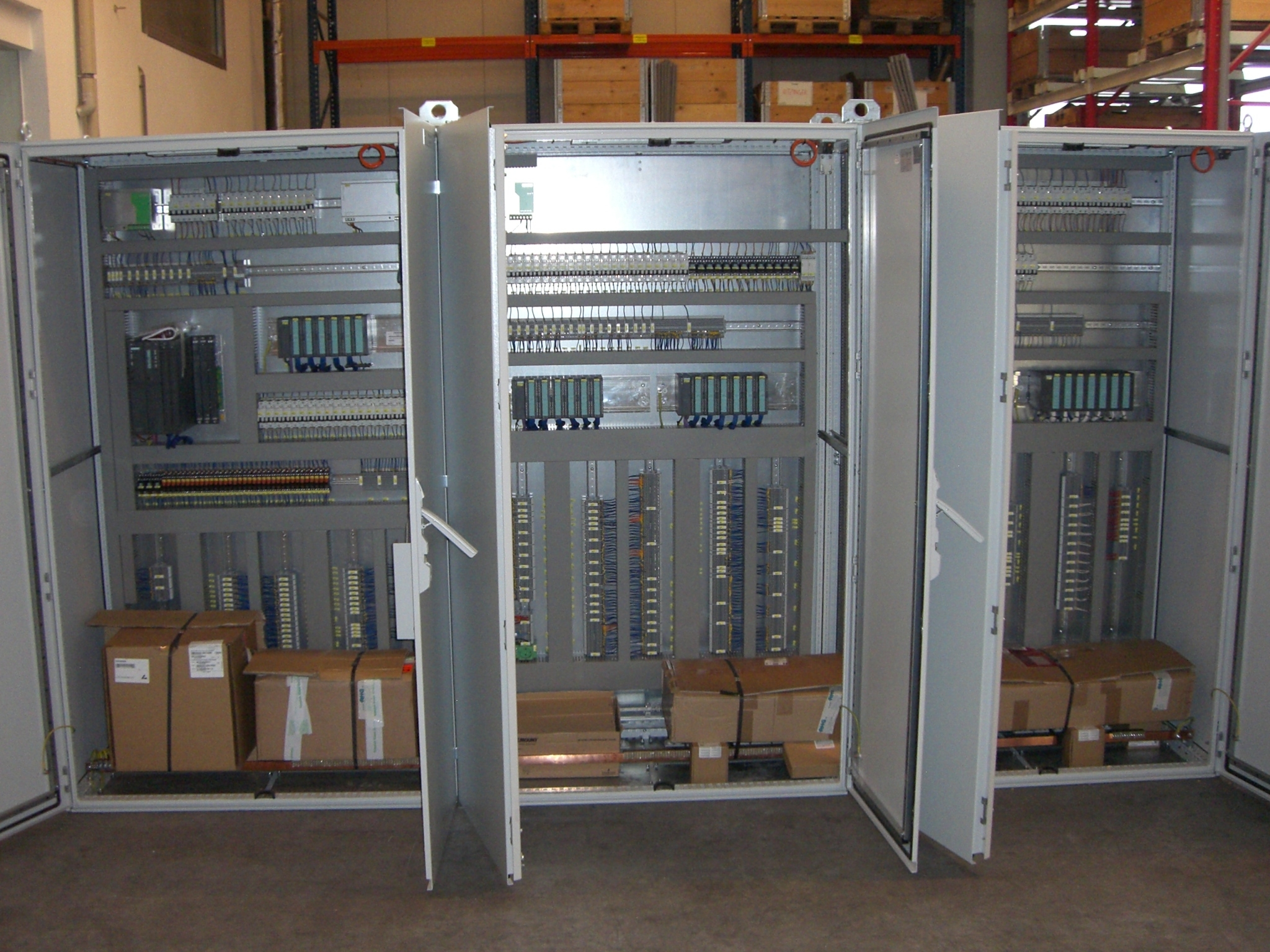

Шкафы ПЛК, ЩСУ 0,4 кВ

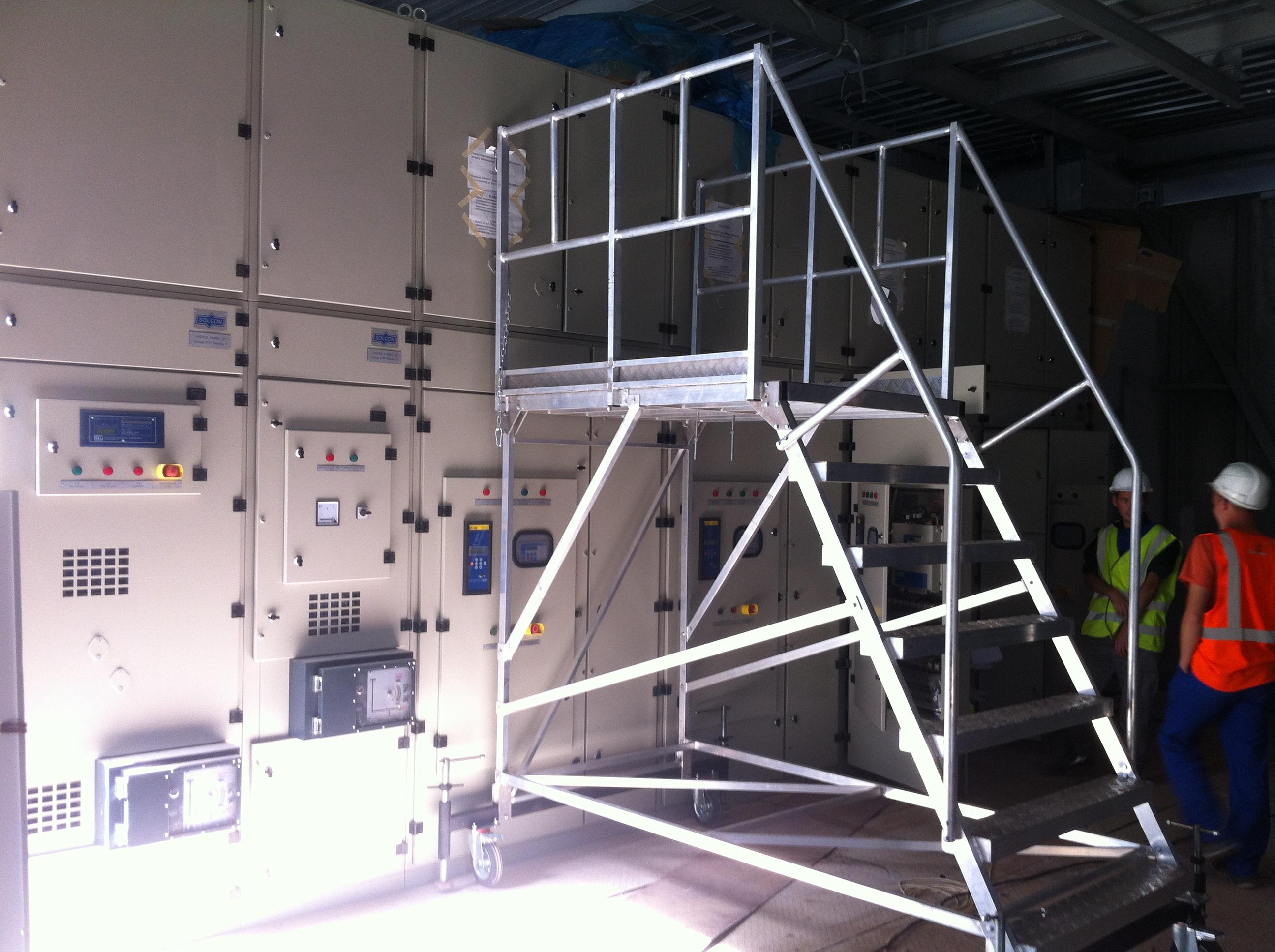

УПП 10кВ

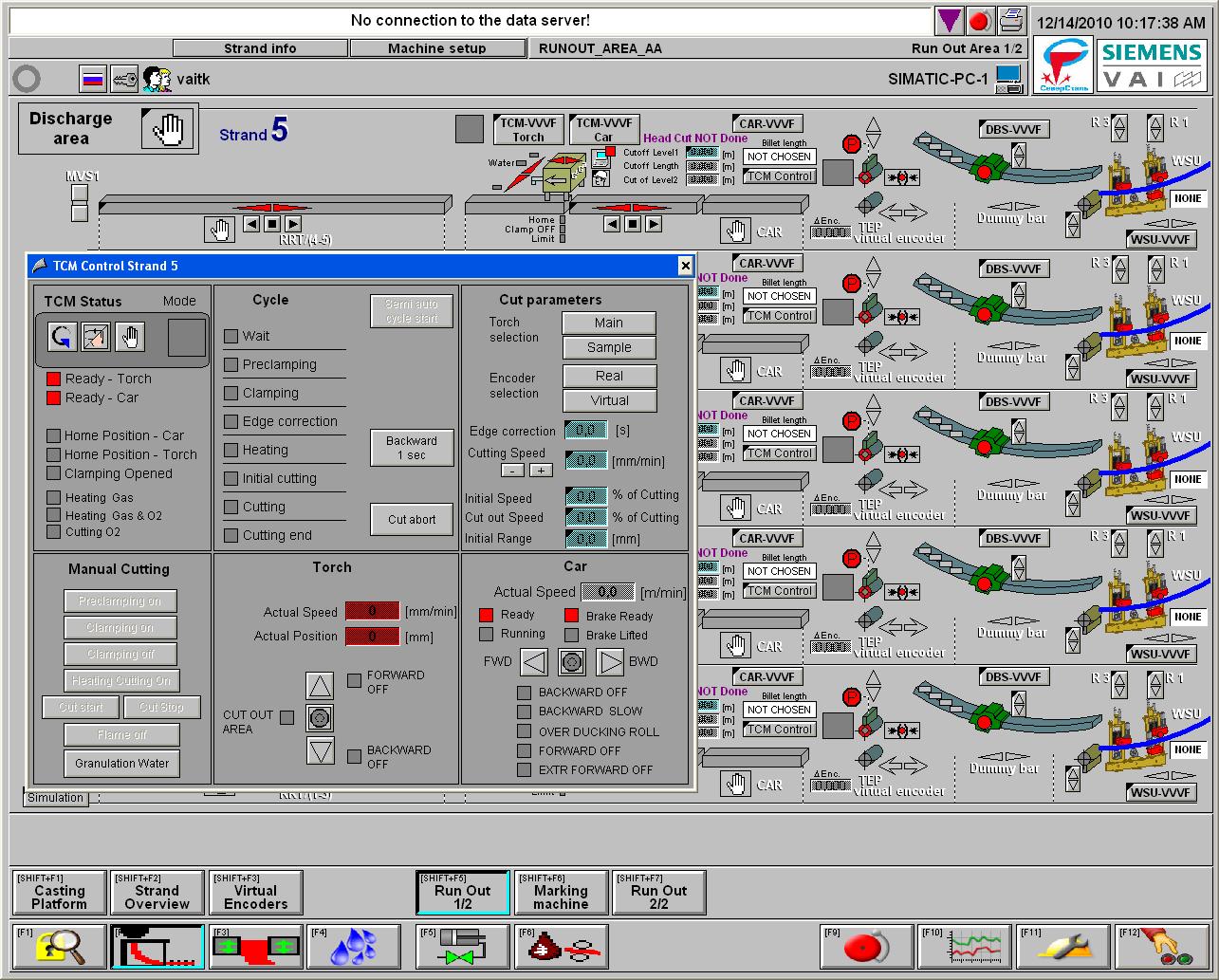

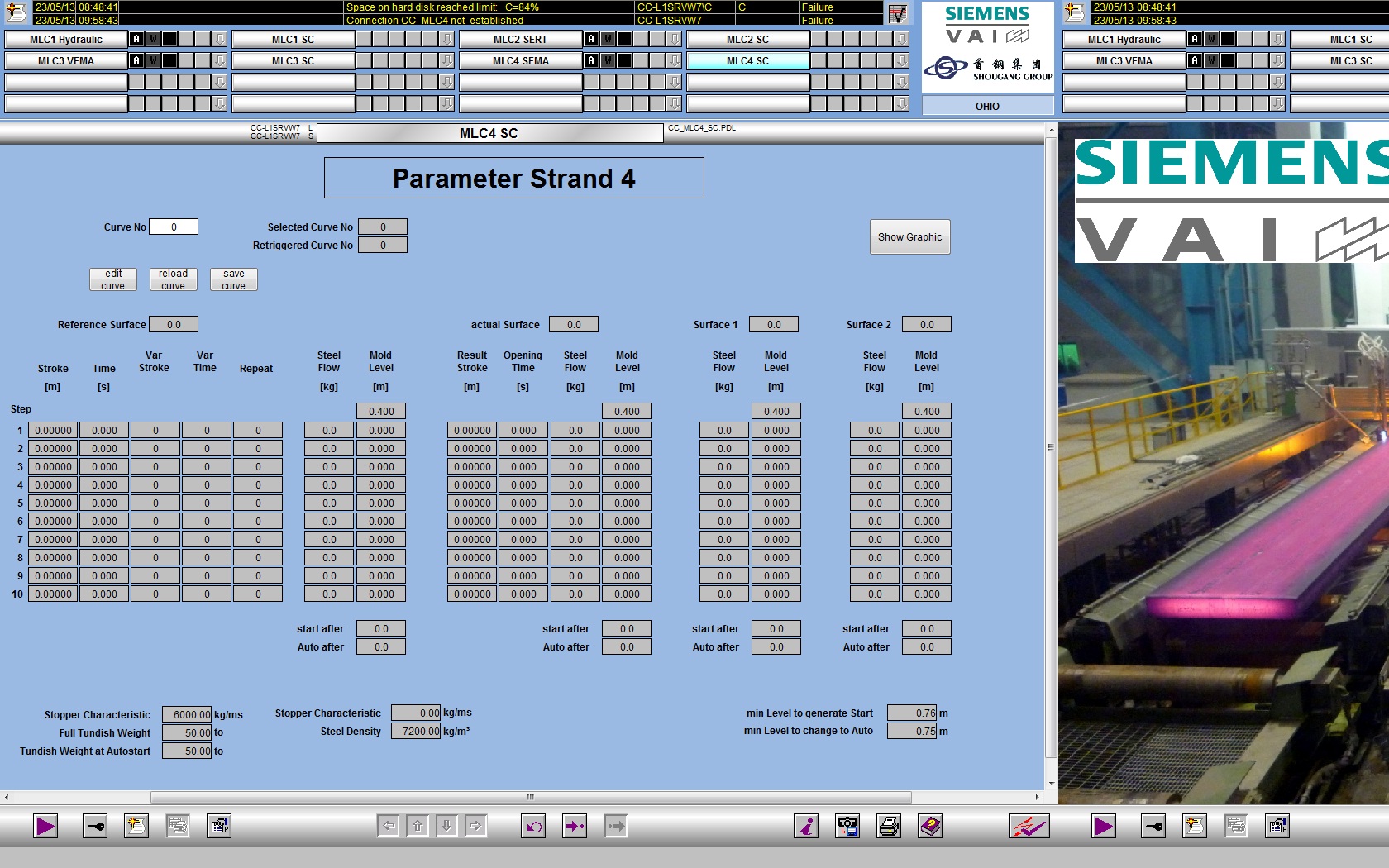

Система SCADA/HMI
Cистема Уровня2 - Технологическая оптимизация
Полевые устройства и КИП

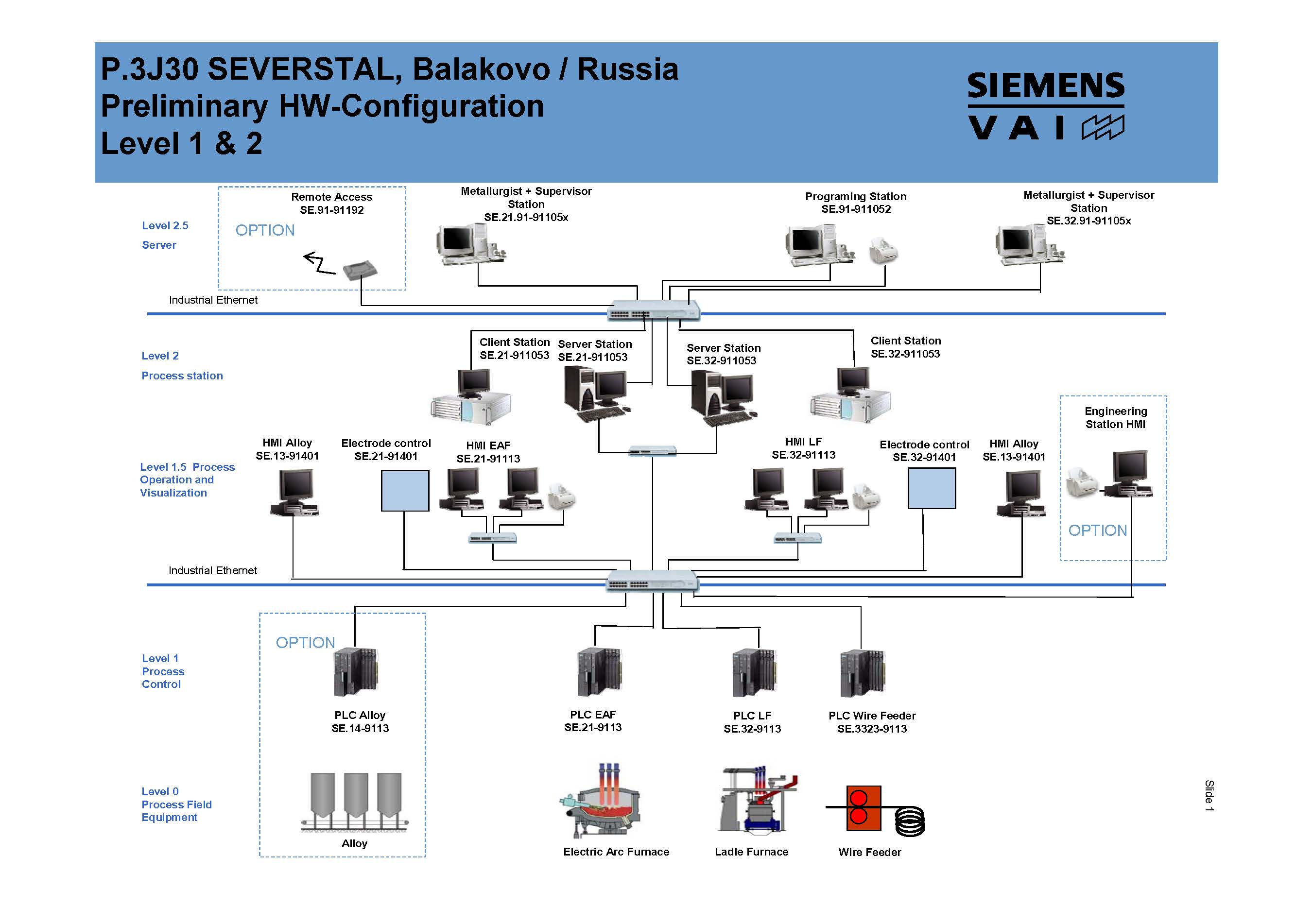

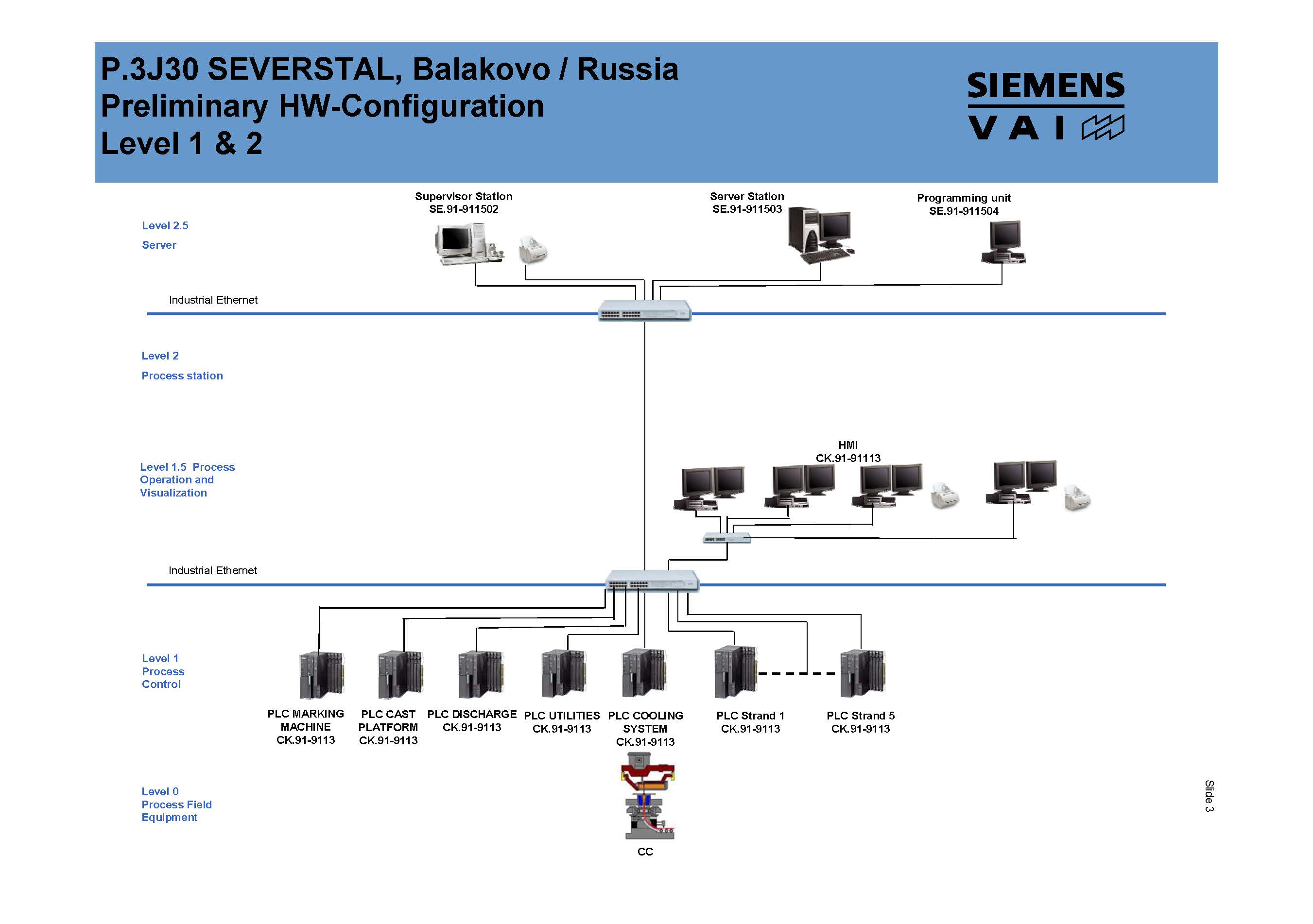

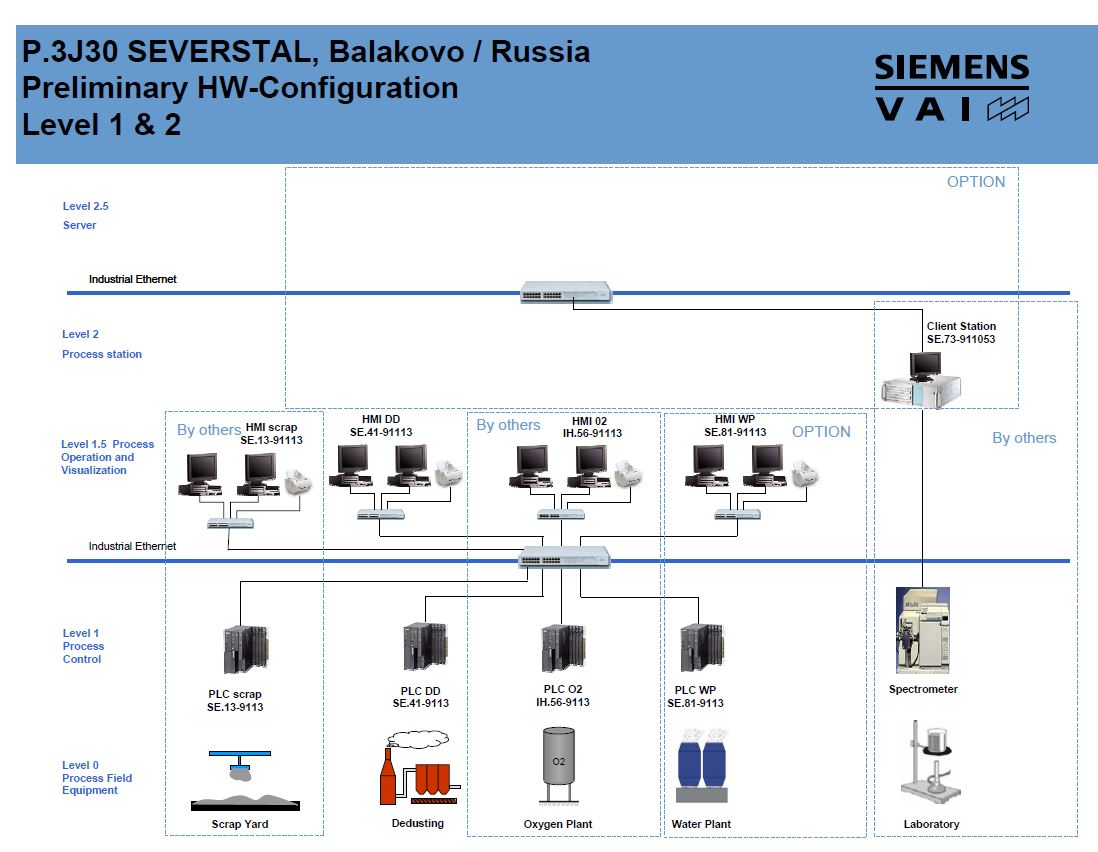

Техническое решение по автоматизации / Архитектура системы

Уровень полевого управления: PLC SIMATIC S7-300 CPU 315, 317; S7-400, S7-400H (резервиров) CPU 414,416,

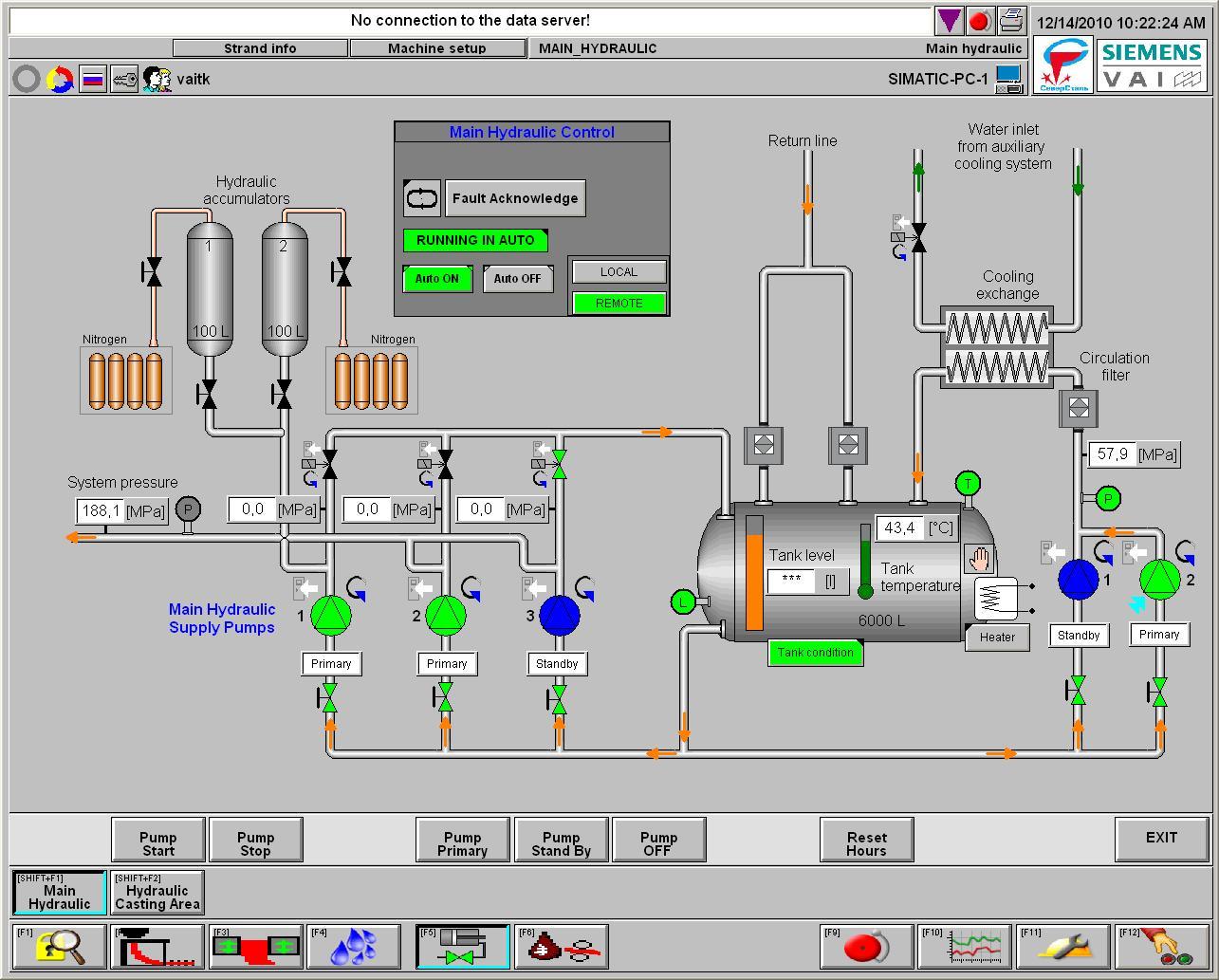

SCADA/HMI: Серверная станция (резервиров), рабочая станция, прикладное ПО SVAI, WINCC/SERVER V7.0, WINCC/REDUNDANCY V7.0
Cистема Уровня2: Серверная станция (резервиров), рабочая станция, прикладное ПО SVAI
Сети и протоколы связи: Industrial Ethernet, PROFIBUS DP
